СКАБ 250Кнг(А)-FRLS фов

СКАБ 250Кнг(А)-FRLS Nx2эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Функциональная цель кабеля СКАБ 250Кнг(А)-FRLS фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

Разрешено задействовать Кабель СКАБ 250Кнг(А)-FRLS фов:

В грунтах категории I — III

В искробезопасных цепях Ex-i

На атомных станциях, в системах класса 2–4, вне гермозоны

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

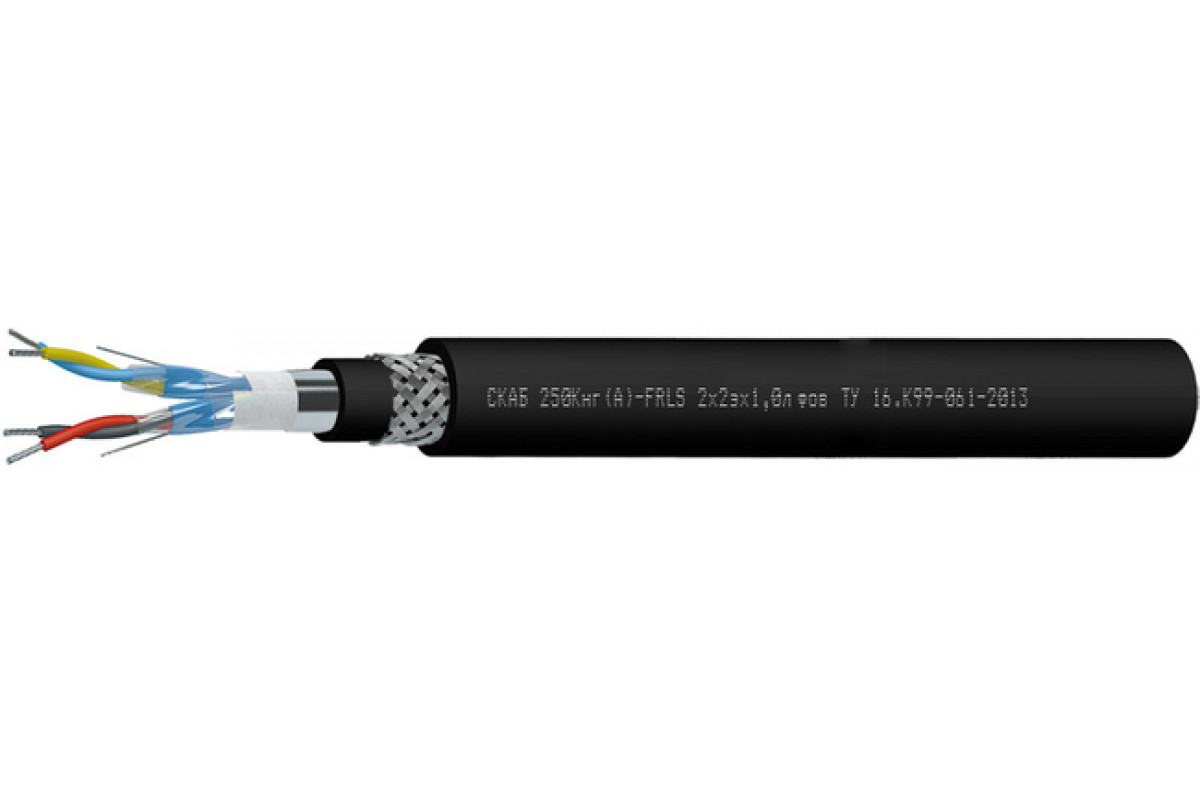

Конструкция Кабель СКАБ 250Кнг(А)-FRLS фов:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный интервал Кабель СКАБ 250Кнг(А)-FRLS фов:

кабелей СКАБ 250Кнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	20,2	21	21,7	22,9	25,5
3	20,3	21,2	22	23,3	26
4	21,6	22,6	23,5	25,8	27,9
5	23,1	25,1	26,1	27,7	30,5
6	25,5	26,8	27,8	30,1	32,7
7	25,5	26,8	27,8	30,1	32,7
8	27	28,4	29,6	32,1	34,8
10	31,1	32,7	34,2	37	40,3
12	31,8	33,6	35,4	37,9	41,4
14	33,1	35,4	37	39,6	44,2
16	34,6	37	38,7	42,9	47,2
20	38	41,1	43,5	47,1	51,6
24	43	45,9	48	51,6	57,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	422,5	455,2	486,4	538,5	669,5
3	452,8	493,2	532	597,4	756,2
4	512,2	564,2	606,9	741,8	874,5
5	571,9	682	737,9	840,9	1 032,6
6	685,2	758,2	822,6	974,5	1 162
7	710,9	790,1	860,7	1 024,5	1 232
8	777,7	864,8	948,5	1 127,6	1 364,8
10	956,2	1 063,8	1 164,9	1 388,4	1 683,6
12	1 029,4	1 152,2	1 305,1	1 515,5	1 851,6
14	1 113	1 286,5	1 420,3	1 665,1	2 203,9
16	1 204,6	1 397,9	1 544,8	2 003,6	2 510,4
20	1 431,2	1 767,8	1 993,8	2 388	2 937,4
24	1 826,4	2 104,6	2 330	2 739,3	3 511,1

Электрические параметры СКАБ 250Кнг(А)-FRLS фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	160,4	169,0	187,7	208,8	286,9	299,6	318,3	446,1	470,5	506,1	540,4	610,3	688,9
0,75	168,4	177,5	197,1	219,2	301,2	314,6	334,2	468,4	494,0	531,4	567,4	640,8	723,3
1,0	177,1	187,1	208,3	232,1	318,4	333,0	354,2	496,3	527,7	564,2	603,2	682,6	893,5
1,5	191,6	203,0	226,9	316,0	347,1	363,6	387,5	546,3	577,8	619,0	662,8	861,7	982,8
2,5	271,7	285,9	317,9	354,1	467,6	488,7	523,4	615,9	653,0	807,0	863,1	988,0	1261,1

ТУ 16.К99-061-2013
