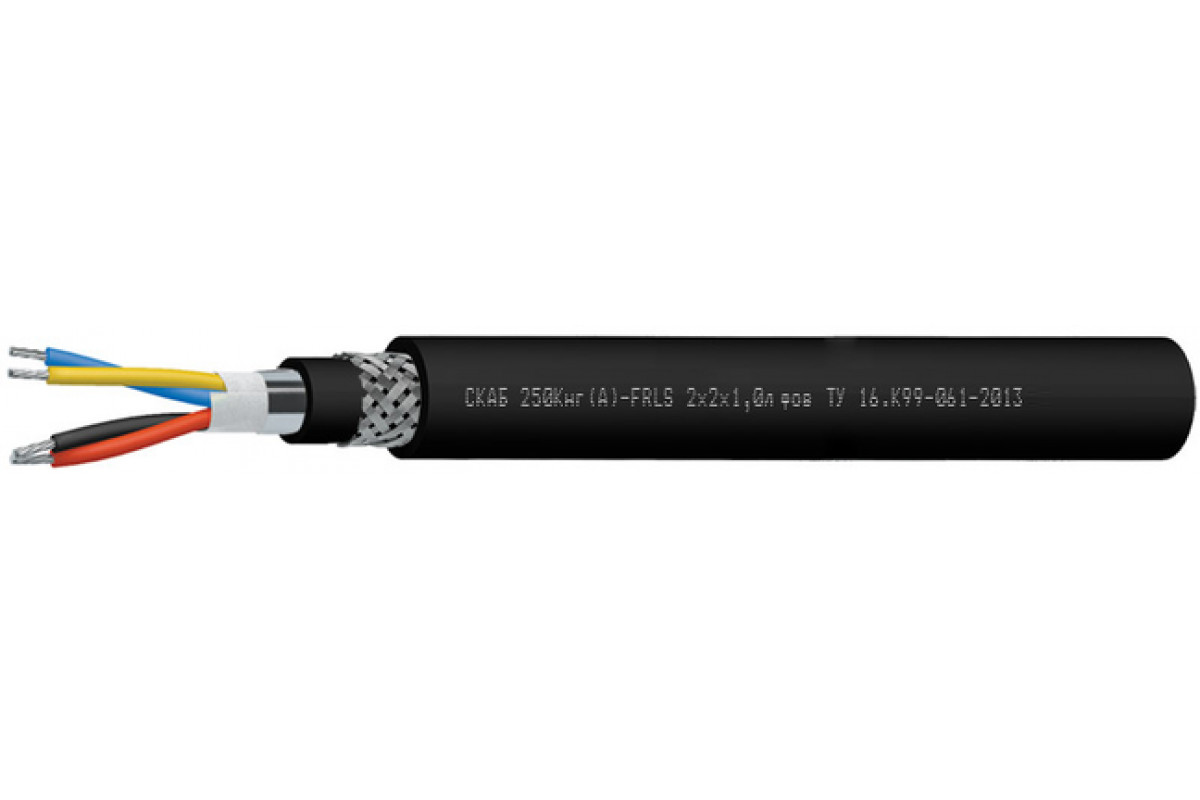

СКАБ 250Кнг(А)-FRLSл фов

Производитель: НПП Спецкабель
Код товара: 2153
Доступность: На складе
СКАБ 250Кнг(А)-FRLS Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочее применение кабеля СКАБ 250Кнг(А)-FRLSл фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

    • Разрешено использовать Кабель СКАБ 250Кнг(А)-FRLSл фов:

  • В грунтах категории I — III
  • В искробезопасных цепях Ex-i
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250Кнг(А)-FRLSл фов:


    Количество пар: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийная поддержка Кабель СКАБ 250Кнг(А)-FRLSл фов:

    кабелей СКАБ 250Кнг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,313,714,815,416,3
    219,320,120,82224,2
    319,320,22122,325
    420,521,522,424,426,8
    521,92324,926,528,8
    623,325,426,528,331,3
    723,325,426,528,331,3
    825,526,928,130,633,4
    1028,830,932,434,838,5
    1229,431,733,236,139,6
    1431,13334,637,642,7
    1632,534,436,539,444,7
    2035,637,939,844,749,2
    2438,942,844,948,954,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1220235273299,8339,8
    2386,4420,3449,7501,7604,7
    3408,6448,6485,1550,4704,1
    4455,5505,5550,5654,3811,2
    5508,7565,5669,8770,8922,5
    6561,2677,7744,1860,61 074,4
    7579,9702,4774,7902,61 135,8
    8684,8769,1848,41 021,91 255,6
    10807,89411 042,11 224,11 545,1
    128611 012,71 127,41 368,41 701,2
    14964,31 0991 222,51 496,72 060
    161 038,41 189,31 367,91 6322 246,7
    201 224,21 408,41 582,22 146,32 687,4
    241 392,61 7992 010,92 451,93 153,7

    Электрические параметры СКАБ 250Кнг(А)-FRLSл фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    109,2

    161,8

    170,5

    188,9

    209,4

    286,9

    299,4

    317,8

    443,7

    467,8

    502,9

    536,6

    605,3

    682,4

    0,75

    114,7

    169,9

    179,0

    198,3

    219,9

    301,2

    314,4

    333,7

    465,9

    491,2

    528,0

    563,4

    635,6

    716,5

    1,0

    119,2

    178,6

    188,6

    209,4

    291,1

    318,4

    332,8

    353,6

    493,8

    524,9

    560,9

    599,2

    677,4

    874,9

    1,5

    126,8

    193,1

    204,5

    285,9

    316,5

    347,1

    363,4

    461,9

    543,8

    575,0

    615,7

    658,9

    855,3

    974,7

    2,5

    286,8

    561,2

    632,8

    733,2

    840,7

    1072,2

    1154,1

    1271,1

    1520,8

    1676,7

    2019,7

    2223,3

    2602,1

    3253,9


    ТУ 16.К99-061-2013
