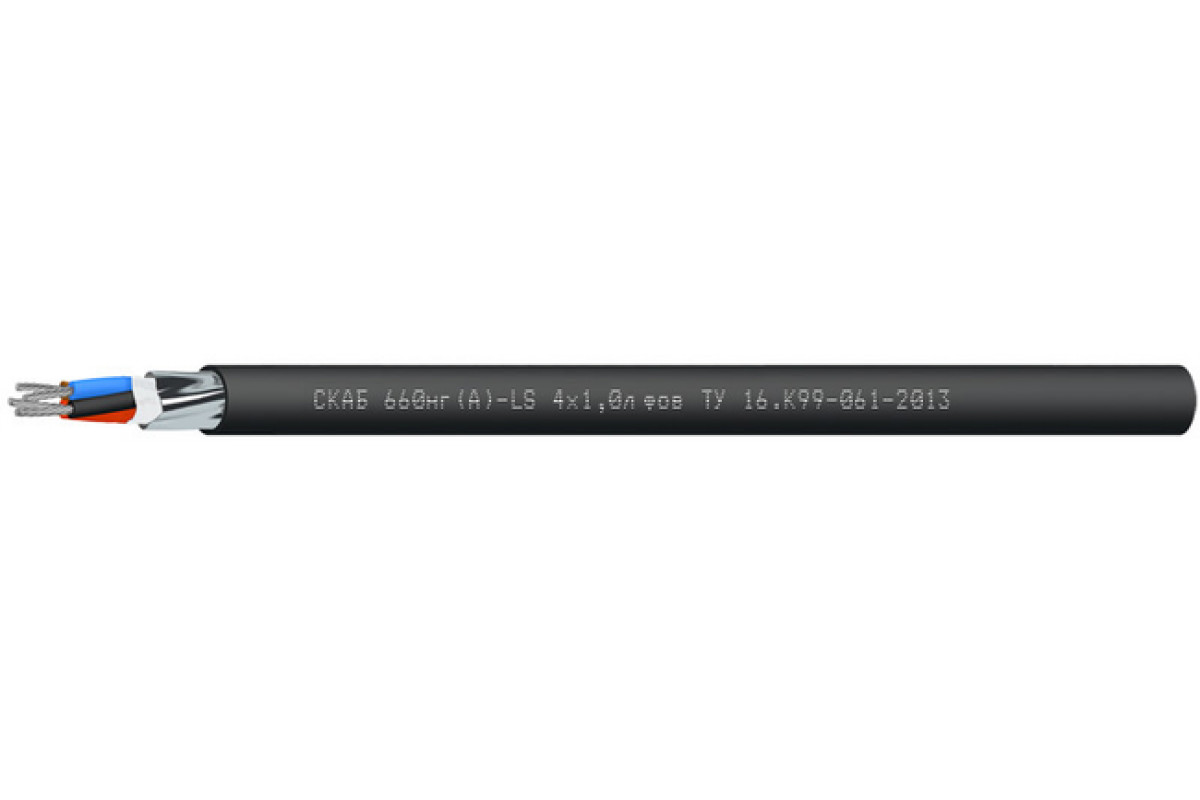

СКАБ 660нг(А)-LS NxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки

Техническая роль кабеля СКАБ 660нг(А)-LSл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Разрешается задействовать Кабель СКАБ 660нг(А)-LSл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LSл фов:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок функционирования Кабель СКАБ 660нг(А)-LSл фов:

кабелей СКАБ 660нг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	10	10,5	11	11,7	12,7
5	10,7	11,3	11,8	12,6	13,7
6	11,4	12	12,6	13,5	14,7
7	11,4	12	12,6	13,5	14,7
8	12,1	12,8	13,4	14,4	15,8
10	13,7	14,5	15,3	16,5	18,1
12	14	14,9	15,7	16,9	18,7
14	14,6	15,6	16,4	17,7	20
19	16	17,1	18	20	22,1
24	18,3	20,1	21,1	22,9	26
27	18,6	20,4	21,5	23,4	26,5
30	19,7	21,1	22,2	24,2	27,4
37	21,1	22,6	23,8	26,4	29,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	113,7	130,7	146,9	177	225,9
5	130	150,7	170,3	207,1	267
6	146,5	170,8	194,1	237,5	308,5
7	156,6	184	210,2	259,5	340,4
8	173,1	204,2	233,9	289,9	381,8
10	208,3	246,9	283,9	353,5	467,9
12	231,6	276,7	320	401,8	536,4
14	257,4	309,1	358,9	453,1	628,4
19	320,4	388,6	454,6	599,5	808,7
24	392,2	497,8	581,7	740,7	1 029,7
27	425,6	541,2	634,4	811,4	1 131,1
30	481,1	587,4	690,2	885,5	1 236,9
37	565,7	694,8	819,9	1 084,5	1 483,1

Электрические параметры СКАБ 660нг(А)-LSл фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0
