СКАБ 250нг(А)-FRHF-ХЛл

СКАБ 250нг(А)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Область применения кабеля СКАБ 250нг(А)-FRHF-ХЛл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается задействовать Кабель СКАБ 250нг(А)-FRHF-ХЛл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

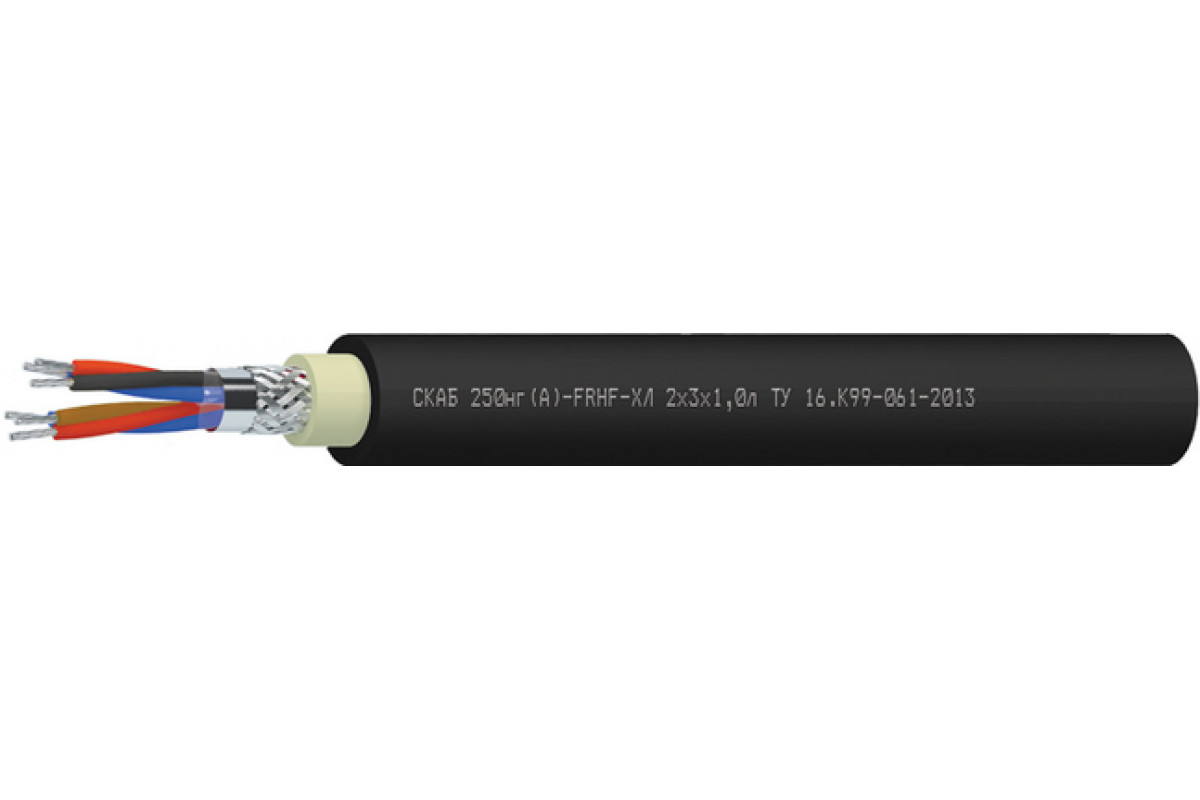

Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛл:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный период функционирования Кабель СКАБ 250нг(А)-FRHF-ХЛл:

кабелей СКАБ 250нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	9,4	9,9	10,4	10,9	11,9
2	13,9	14,4	15,4	16,4	18,8
3	14,4	15,4	16,4	17,8	19,8
4	15,9	17,3	17,8	19,3	21,3
5	17,3	18,3	19,8	21,3	23,7
6	18,8	19,8	21,3	23,2	25,7
7	18,8	19,8	21,3	23,2	25,7
8	20,3	21,3	23,2	25,2	28,2
10	23,7	25,2	27,2	29,7	33,1
12	24,7	26,2	28,2	30,7	34,1
14	25,7	27,7	29,7	32,2	35,6
16	27,2	29,2	31,2	34,1	37,6
20	30,2	32,2	34,6	37,6	42,1
24	33,6	35,6	38,6	42,1	47,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	152,5	168,7	183,7	211,4	255,2
2	260,6	293,5	323	397,4	485,9
3	300,7	342,9	401,5	477	597,5
4	349,7	422,3	473,7	568,5	746,7
5	419,6	486,3	548,5	688,2	899,2
6	473,5	551,8	646,9	806,7	1 032,8
7	501,6	588,9	692,8	869,8	1 125
8	555,9	677,3	792,8	970,3	1 259,9
10	718,4	844,1	960,4	1 181,1	1 577,5
12	788,9	933,6	1 069,1	1 325,8	1 782,2
14	869,2	1 033,7	1 189,5	1 518,4	2 005,9
16	953	1 137,8	1 348,9	1 682,1	2 275,7
20	1 121,4	1 384,7	1 599,6	2 053,3	2 781,1
24	1 337,9	1 607,3	1 908,7	2 446,8	3 265,1

Электрические параметры СКАБ 250нг(А)-FRHF-ХЛл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	63,4	109	126,3	147,2	182,5	206	218,2	241,5	310,5	342,9	377,9	414,2	487,5	591,4
0,75	68,1	118,3	137,7	174,1	199,8	225,7	239,5	282,7	343,3	377,5	416,8	457,4	565	654,4
1	72	126,4	160,2	186,6	214,5	259,4	274,6	304,2	369,8	407,3	450,1	519	611	708,2
1,5	78,7	152,7	177,4	207,5	255,8	289,2	306,7	341,9	414	456,9	531,2	582,9	687,6	834,2
2,5	88	172,7	201,7	253,7	292	332,7	353,3	392,2	502,2	553,5	611,9	672,4	831,1	963,9

ТУ 16.К99-061-2013
