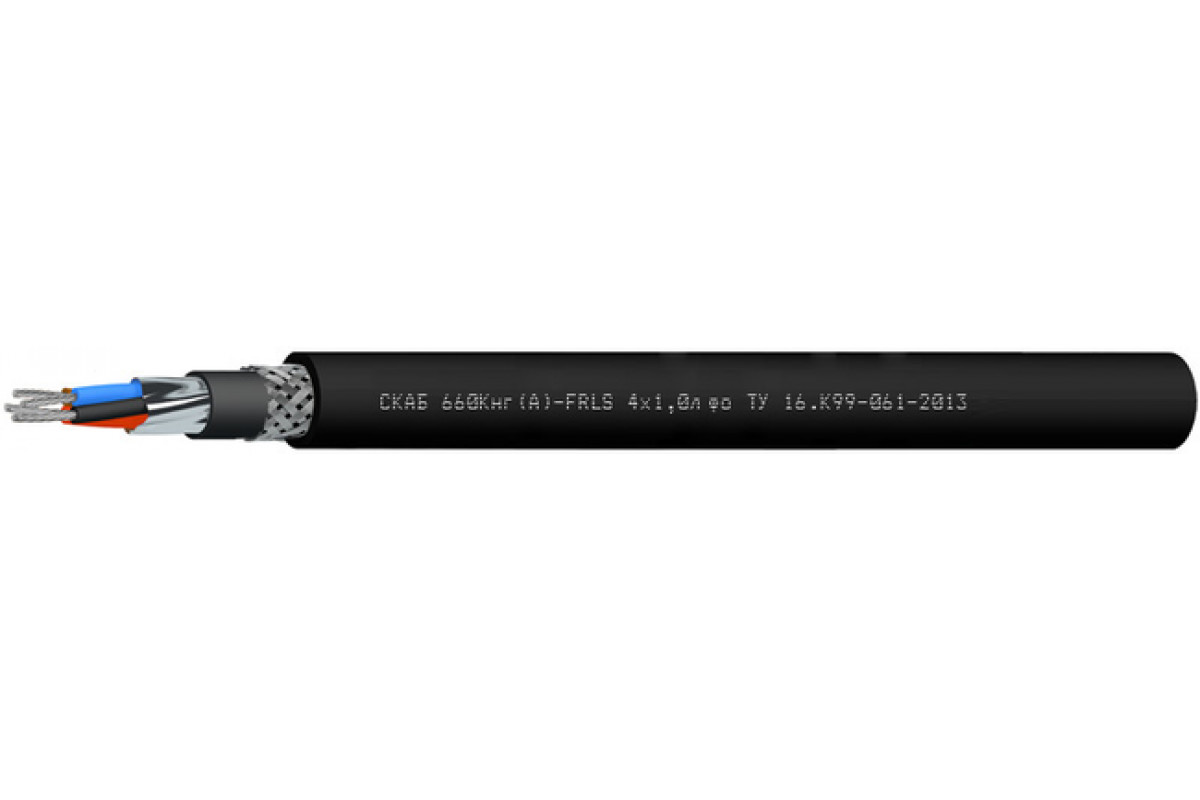

СКАБ 660Кнг(А)-FRLSл фо

Код товара: 2049

Доступность: На складе

Описание

СКАБ 660Кнг(А)-FRLS NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Использование кабеля СКАБ 660Кнг(А)-FRLSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо использовать Кабель СКАБ 660Кнг(А)-FRLSл фо:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –30 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-FRLSл фо:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок технической исправности Кабель СКАБ 660Кнг(А)-FRLSл фо:

кабелей СКАБ 660Кнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	15,8	16,3	16,8	17,5	18,5
5	16,7	17,2	17,7	18,5	19,7
6	17,6	18,2	18,7	19,6	20,9
7	17,6	18,2	18,7	19,6	20,9
8	18,4	19,1	19,7	20,7	22,1
10	20,5	21,3	22	23,2	25,8
12	20,9	21,8	22,5	24,2	26,4
14	21,6	23,1	23,4	25,6	27,4
19	23,4	25,3	26,2	27,7	30,3
24	27,2	28,4	29,5	31,8	34,3
27	27,6	28,9	30,5	32,3	35,3
30	28,3	30,2	31,3	33,3	36,4
37	30,6	32	33,3	35,8	38,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	316,6	341,9	365	406,6	472,7
5	348,7	380,5	406,7	458,2	537
6	383,6	419,6	450	510,3	600
7	397,5	436,9	471,3	537,3	637,4
8	432,9	474,9	515,5	589,8	705,6
10	506,5	559,8	611,2	700,8	898,4
12	545,7	606,8	663,5	791,5	988
14	590,7	684,1	725,7	893,9	1 087,7
19	699,3	840,1	926,9	1 084	1 368,9
24	892,4	1 006,4	1 112	1 341,6	1 660,4
27	946,5	1 071,6	1 219,3	1 438,5	1 825,7
30	1 008,3	1 175,5	1 303,9	1 543,4	1 966,8
37	1 179,2	1 342,2	1 499,5	1 823,1	2 294,3

Электрические параметры СКАБ 660Кнг(А)-FRLSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	166,2	182,4	198,5	207,7	220,4	256,1	318,0	340,1	393,0	492,0	515,9	547,8	615,0
0,75	174,5	191,5	208,4	218,1	231,4	268,9	333,9	357,1	412,6	516,6	541,7	575,2	645,7
1,0	181,6	199,7	217,8	228,2	242,5	330,4	350,4	375,3	434,9	545,1	575,4	607,8	683,5
1,5	193,5	213,5	233,5	245,1	260,9	355,6	377,9	405,6	502,0	595,8	626,0	662,1	746,6
2,5	211,3	234,1	257,0	270,4	336,9	393,4	419,1	481,0	563,3	674,7	709,8	751,5	935,0
