СКАБ 660КГнг(А)-FRHF-ХЛ фо

Производитель: НПП Спецкабель
Код товара: 2041
Доступность: На складе
СКАБ 660КГнг(А)-FRHF-ХЛ Nx2эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Цель кабеля СКАБ 660КГнг(А)-FRHF-ХЛ фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешается эксплуатировать Кабель СКАБ 660КГнг(А)-FRHF-ХЛ фо:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

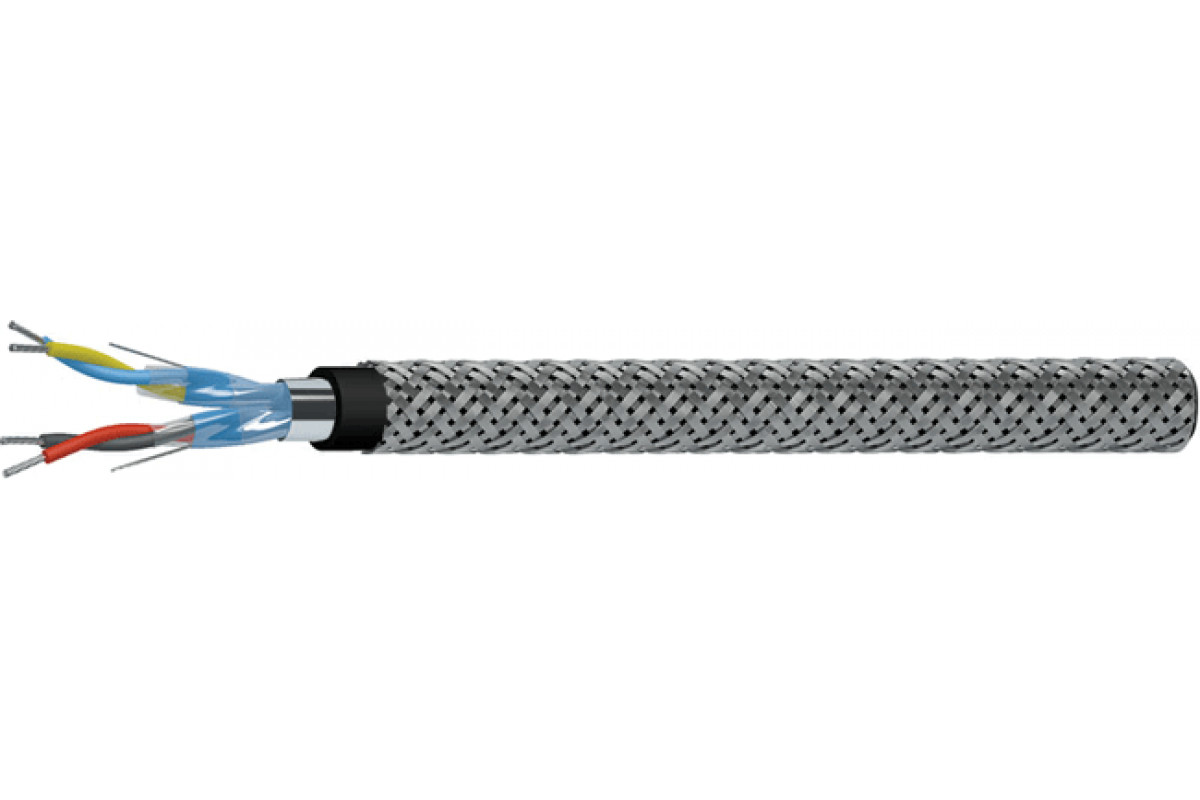

    Конструкция Кабель СКАБ 660КГнг(А)-FRHF-ХЛ фо:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок надежности Кабель СКАБ 660КГнг(А)-FRHF-ХЛ фо:

    кабелей СКАБ 660КГнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    217,818,619,32122,7
    318,719,620,422,224
    420,821,822,724,126,7
    522,623,824,726,929,1
    624,526,327,329,131,7
    724,526,327,329,131,7
    826,928,329,431,434,2
    1031,332,934,437,341
    1232,233,935,439,342,3
    1433,835,738,741,344,5
    1635,63940,743,547
    2040,84344,948,653
    2445,248,250,353,959,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2270,1297,7319,6382,2448,6
    3316,9351,6379,2458545,7
    4393,8435,1474,8546,3687,3
    5451,8502,7550661,9803,9
    6513,4598,6654,2758,2924,5
    7546,8638,7701817,71 005
    8631,7709,6782,2910,61 124,6
    10766,1863,3950,41 146,31 525,1
    12850955,81 060,91 428,11 711,5
    14942,31 064,71 355,51 588,11 913,4
    161 035,31 352,71 489,21 748,42 118,3
    201 414,61 592,51 763,82 135,22 651,8
    241 640,51 895,52 098,52 484,73 151,2

    Электрические параметры СКАБ 660КГнг(А)-FRHF-ХЛ фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    88,9

    101,3

    134,3

    155,1

    176,1

    190,7

    218,2

    266,2

    294,2

    325,9

    358,8

    454,6

    529,2

    0,75

    93,3

    106,4

    141,0

    162,9

    184,9

    200,2

    229,1

    279,5

    308,9

    342,2

    376,7

    477,3

    555,7

    1,0

    98,6

    112,9

    149,6

    173,1

    196,6

    223,4

    244,0

    297,8

    329,6

    365,5

    432,0

    510,1

    596,1

    1,5

    123,3

    139,6

    163,9

    190,1

    226,8

    247,1

    270,1

    328,3

    364,0

    434,2

    477,4

    564,6

    680,4

    2,5

    138,3

    157,3

    185,3

    226,2

    258,7

    280,7

    307,2

    404,5

    447,1

    495,5

    545,4

    668,1

    778,9


    ТУ 16.К99-061-2013
