СКАБ 660КГнг(А)-FRHF-ХЛл фо

Код товара: 2042

Доступность: На складе

Описание

СКАБ 660КГнг(А)-FRHF-ХЛ Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Предназначение кабеля СКАБ 660КГнг(А)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается использовать Кабель СКАБ 660КГнг(А)-FRHF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

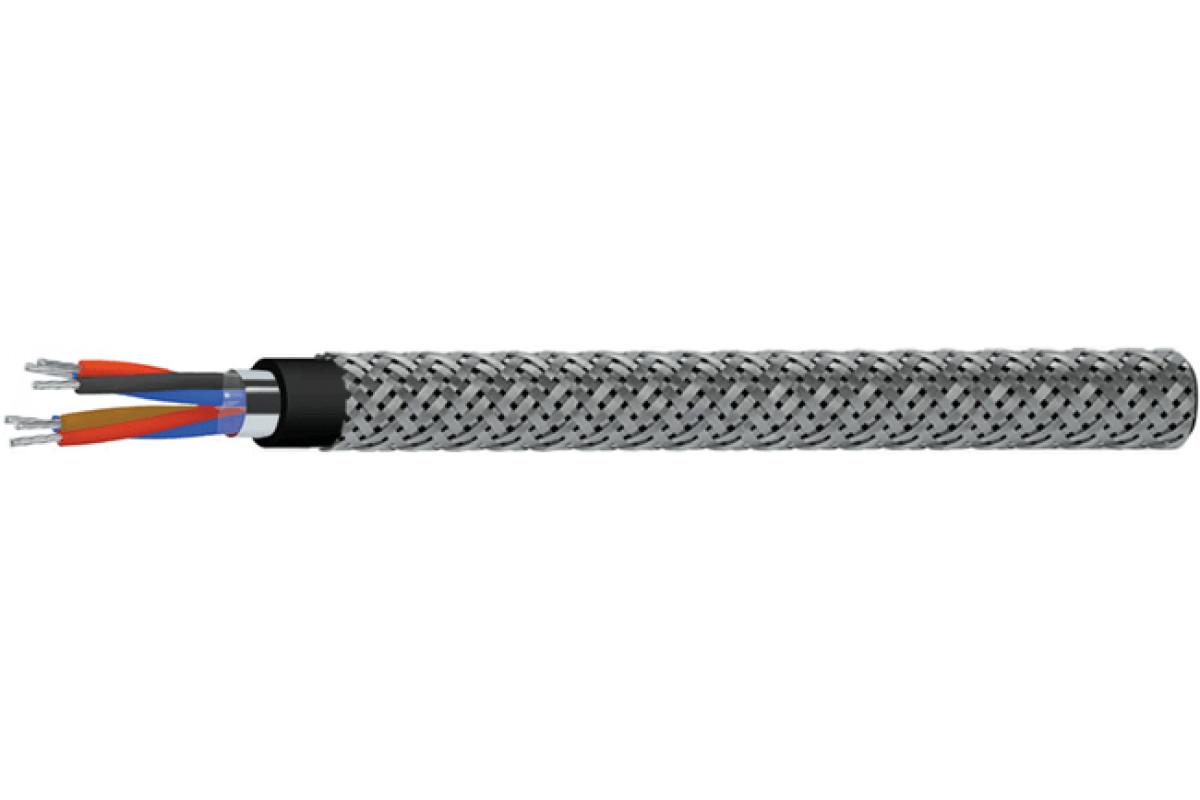

Конструкция Кабель СКАБ 660КГнг(А)-FRHF-ХЛл фо:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работоспособности Кабель СКАБ 660КГнг(А)-FRHF-ХЛл фо:

кабелей СКАБ 660КГнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	11,5	11,9	12,3	13	13,9
2	17,7	19,1	19,4	21,2	23
3	18,7	20,1	21	22,3	24,3
4	20,8	21,9	22,8	24,4	27
5	22,6	23,8	24,8	27,1	29,5
6	24,5	26,3	27,5	29,4	32,1
7	24,5	26,3	27,5	29,4	32,1
8	26,8	28,3	29,6	31,7	34,7
10	31,2	33	34,5	38,5	42,1
12	32,1	34	35,6	39,7	43,4
14	33,7	35,7	38,8	41,7	45,7
16	35,6	39,1	40,9	43,9	48,7
20	40,7	43,1	45,1	49,1	53,8
24	45,1	48,3	50,6	54,5	60,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	158,7	175,3	189,6	216	259,2
2	281,3	333	342,2	416,6	502,7
3	331,4	394,2	435,1	509,7	630,2
4	413,3	467,3	519,4	615,7	798
5	475,9	542,9	605,7	750,4	938,1
6	541,8	646,9	721,1	863,2	1 087,5
7	580,1	695	778,7	939,2	1 194,2
8	671	774,6	868,3	1 050,2	1 343,6
10	815,4	943,6	1 061,3	1 463	1 835,4
12	907,4	1 052	1 193,7	1 632	2 076,1
14	1 005,3	1 173	1 510,5	1 825,7	2 341,8
16	1 110,5	1 481,1	1 666,2	2 019,6	2 646,8
20	1 501,7	1 752,9	1 984,9	2 466	3 178,3
24	1 741,5	2 088	2 368,6	2 879,1	3 795,7

Электрические параметры СКАБ 660КГнг(А)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	62,2	107,2	140,2	165,6	192,8	229,5	250,3	275,9	335,2	375,0	418,7	491,8	585,0	685,9
0,75	65,3	112,6	147,2	173,9	202,4	241,0	262,8	289,7	352,0	393,7	439,6	516,4	614,3	720,2
1,0	68,7	135,0	156,1	184,9	215,5	256,7	280,3	309,2	376,0	421,2	500,3	552,7	658,2	791,8
1,5	74,4	147,2	171,0	203,2	247,8	284,3	310,8	341,6	445,5	497,3	554,5	613,1	733,4	879,9
2,5	82,9	165,5	193,3	241,0	283,0	323,6	354,5	390,2	508,7	569,1	635,6	705,7	864,2	1012,1

ТУ 16.К99-061-2013
