СКАБ 660КГнг(А)-FRLSл фо

СКАБ 660КГнг(А)-FRLS NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Рабочая функция кабеля СКАБ 660КГнг(А)-FRLSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено применять Кабель СКАБ 660КГнг(А)-FRLSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

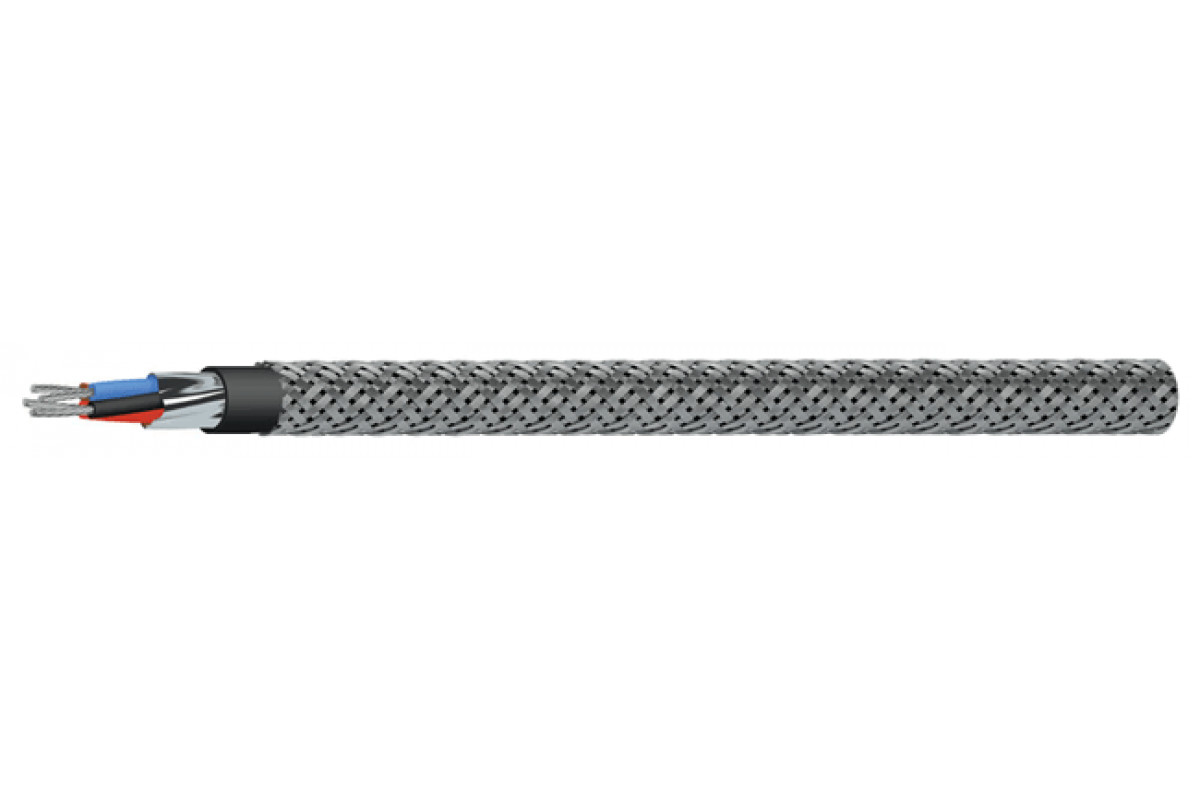

Конструкция Кабель СКАБ 660КГнг(А)-FRLSл фо:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Период гарантии Кабель СКАБ 660КГнг(А)-FRLSл фо:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,2	12,7	13,2	13,9	14,9
5	13,1	13,6	14,1	14,9	16,1
6	14	14,6	15,1	16	17,3
7	14	14,6	15,1	16	17,3
8	14,8	15,5	16,1	17,1	18,5
10	16,9	17,7	18,4	19,6	21,8
12	17,3	18,2	18,9	20,6	22,4
14	18	19,5	19,8	21,6	23,4
19	19,8	21,3	22,2	23,7	26,3
24	23,2	24,4	25,5	27,8	30,3
27	23,6	24,9	26,5	28,3	30,9
30	24,3	26,2	27,3	29,3	32
37	26,6	28	29,3	31,4	34,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	190,7	211,3	230,3	265,1	321,6
5	214,9	241,4	262,9	306,8	374,8
6	241,5	271,6	296,9	348,7	426,5
7	255,5	288,9	318,2	375,6	463,9
8	282,6	318,1	353,1	418	520,6
10	337	382,4	426,9	505,2	657,1
12	372,1	425	474,6	587	740,3
14	410	490,8	528,7	654,8	829,1
19	502,4	603,9	681,2	822,6	1 081,1
24	636,8	737,5	831,7	1 038,2	1 330,5
27	686,2	797,8	929,6	1 129,4	1 453,5
30	740,1	888,9	1 005,2	1 224,5	1 582,5
37	888,8	1 036,4	1 180,4	1 445,5	1 882,7

Электрические параметры СКАБ 660КГнг(А)-FRLSл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	71,5	81,5	91,6	98,8	107,4	129,0	157,2	173,1	211,9	267,5	287,5	310,9	362,8
0,75	75,1	85,6	96,2	103,7	112,8	135,4	165,1	181,8	222,5	280,9	301,9	326,4	380,9
1,0	79,2	90,6	101,9	110,1	119,8	159,6	175,6	193,6	237,4	299,9	324,0	348,9	407,8
1,5	86,2	98,8	111,4	120,6	131,5	175,1	193,0	213,2	272,4	333,0	358,6	386,6	452,6
2,5	96,5	111,1	125,7	136,4	164,7	198,3	219,2	252,6	312,2	380,6	410,4	443,0	549,8

ТУ 16.К99-061-2013
