СКАБ 250Кнг(А)-FRLSл фо

Производитель: НПП Спецкабель
Код товара: 2004
Доступность: На складе
СКАБ 250Кнг(А)-FRLS Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Функциональная задача кабеля СКАБ 250Кнг(А)-FRLSл фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

    • Разрешено использовать Кабель СКАБ 250Кнг(А)-FRLSл фо:

  • В грунтах категории I — III
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

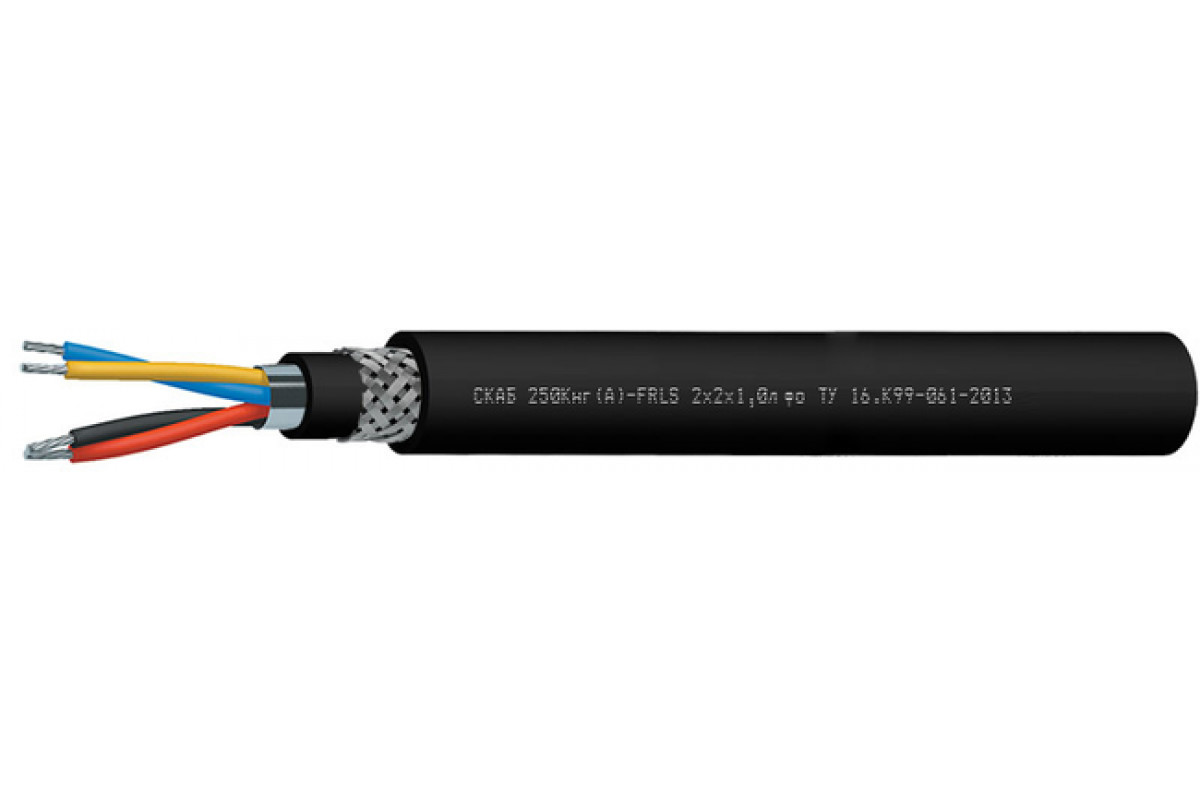

    Конструкция Кабель СКАБ 250Кнг(А)-FRLSл фо:


    Количество пар: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок сохранения функциональности Кабель СКАБ 250Кнг(А)-FRLSл фо:

    кабелей СКАБ 250Кнг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    112,713,113,514,815,7
    218,118,919,620,822,5
    318,719,620,421,723,5
    419,920,921,823,326,2
    521,322,423,425,928,2
    622,724,825,927,730,7
    722,724,825,927,730,7
    824,926,327,529,532,8
    1028,230,331,834,237,9
    1228,831,132,635,539
    1430,532,4343741,2
    1631,933,835,938,844,1
    2034,637,339,243,748,6
    2438,341,343,848,353,9

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1201,9216,4231,2278,7318,3
    2350,2381,5409,9461538,6
    3383,6423,5458,3524,7624,2
    4430479,8522,5603,2780,3
    5479,9536,2590,4738,7893,2
    6529,8647,1712826,21 039
    7548,6672,8742,7868,31 097,6
    8651,3731,9813,2957,61 213,5
    10772,5906,11 004,11 183,71 502
    12828977,41 085,61 328,11 653,1
    14928,41 056,31 183,81 449,41 865,2
    161 000,21 147,61 324,61 584,12 197,1
    201 148,41 366,11 533,82 051,22 632,2
    241 3491 599,91 916,42 405,43 093

    Электрические параметры СКАБ 250Кнг(А)-FRLSл фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    109,2

    161,8

    170,5

    188,9

    209,4

    286,9

    299,4

    317,8

    443,7

    467,8

    502,9

    536,6

    605,3

    682,4

    0,75

    114,7

    169,9

    179,0

    198,3

    219,9

    301,2

    314,4

    333,7

    465,9

    491,2

    528,0

    563,4

    635,6

    716,5

    1,0

    119,2

    178,6

    188,6

    209,4

    291,1

    318,4

    332,8

    353,6

    493,8

    524,9

    560,9

    599,2

    677,4

    874,9

    1,5

    126,8

    193,1

    204,5

    285,9

    316,5

    347,1

    363,4

    461,9

    543,8

    575,0

    615,7

    658,9

    855,3

    974,7

    2,5

    286,8

    561,2

    632,8

    733,2

    840,7

    1072,2

    1154,1

    1271,1

    1520,8

    1676,7

    2019,7

    2223,3

    2602,1

    3253,9


    ТУ 16.К99-061-2013
