СКАБ 250Кнг(А)-FRLSл фо

СКАБ 250Кнг(А)-FRLS NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Оперативное свойство кабеля СКАБ 250Кнг(А)-FRLSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

Можно задействовать Кабель СКАБ 250Кнг(А)-FRLSл фо:

В грунтах категории I — III

В искробезопасных цепях Ex-i

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

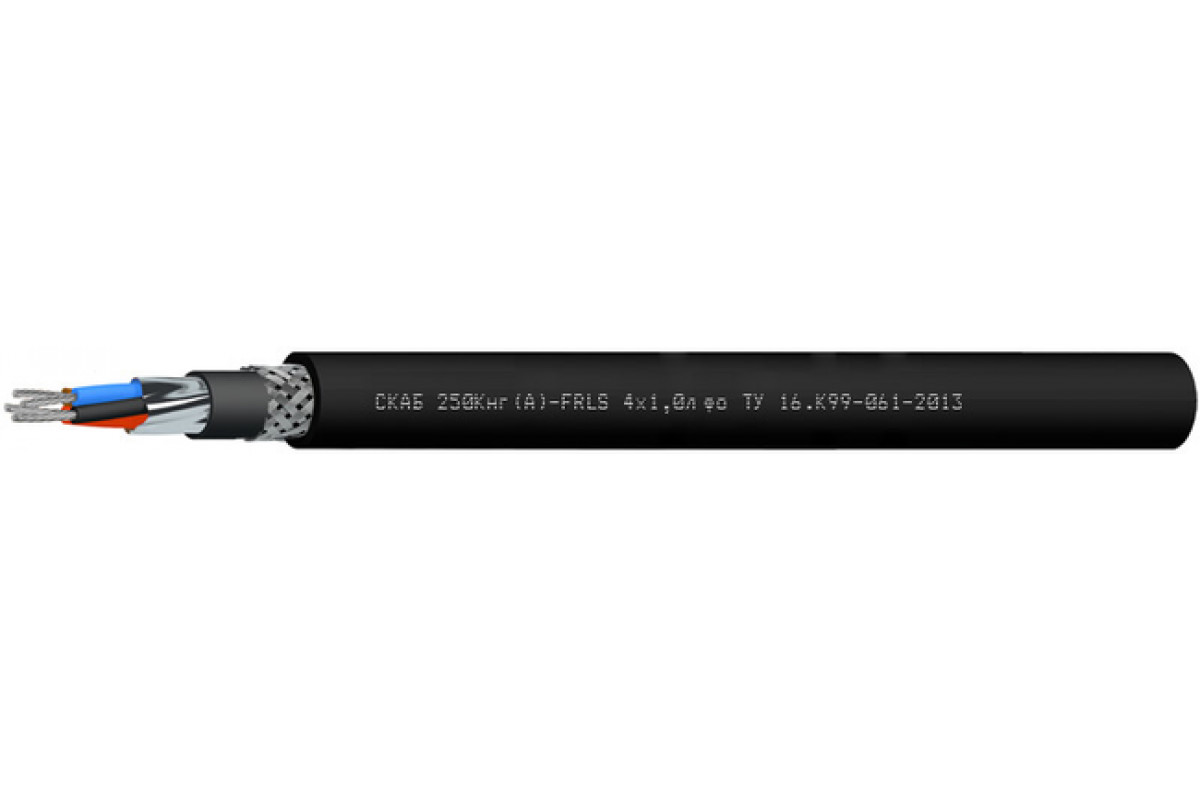

Конструкция Кабель СКАБ 250Кнг(А)-FRLSл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Период гарантийного обслуживания Кабель СКАБ 250Кнг(А)-FRLSл фо:

кабелей СКАБ 250Кнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	13,6	14,9	15,3	16,1	17,1
5	15,1	15,6	16,1	16,9	18,1
6	15,8	16,4	16,9	17,8	19,1
7	15,8	16,4	16,9	17,8	19,1
8	16,4	17,1	17,7	18,7	20,1
10	18,1	18,9	19,6	20,8	22,5
12	18,4	19,3	20	21,3	23
14	19	19,9	20,7	22	24,4
19	20,4	21,4	22,3	24,3	26,8
24	22,7	24,8	25,9	27,7	30,7
27	23	25,2	26,3	28,1	31,2
30	23,6	25,8	27	28,9	32,1
37	25,9	27,3	28,6	31,2	34,1

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	243,7	290,6	313,5	352,9	415,7
5	293	320,3	346,8	395,4	472,7
6	318,2	352,1	382,3	437,4	526,9
7	328,3	365,2	398,5	459,4	558,8
8	354,9	396,8	432,8	503,8	615,2
10	412,9	463,4	510,3	597	734,5
12	440,4	496,9	550,5	651,6	810,1
14	473,9	538,6	601,3	712,3	920,5
19	557,9	640,7	719,2	889,8	1 155,8
24	660,4	816,1	916	1 100,6	1 432,6
27	697,3	863,6	973,6	1 176,6	1 542,9
30	741,2	919,7	1 039,4	1 264,9	1 662,7
37	895,5	1 047,8	1 193,6	1 495,8	1 937,7

Электрические параметры СКАБ 250Кнг(А)-FRLSл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	126,3	137,3	148,4	154,4	163,0	187,6	198,3	211,8	244,1	347,2	362,4	381,0	495,8
0,75	132,6	144,2	155,8	162,1	171,1	197,0	208,2	222,4	256,3	364,6	380,5	400,0	520,6
1,0	138,6	151,2	163,7	170,6	180,3	208,2	220,5	235,9	332,0	387,6	404,9	426,2	554,0
1,5	148,7	162,8	176,9	184,6	195,6	227,0	240,9	317,0	363,3	501,4	522,3	548,4	613,4
2,5	163,7	180,2	196,6	205,8	218,6	315,3	333,1	355,9	410,3	578,6	603,2	634,0	706,1

ТУ 16.К99-061-2013
