СКАБ 250КГнг(А)-FRHF-ХЛл фо

СКАБ 250КГнг(А)-FRHF-ХЛ NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Область применения кабеля СКАБ 250КГнг(А)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо применять Кабель СКАБ 250КГнг(А)-FRHF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

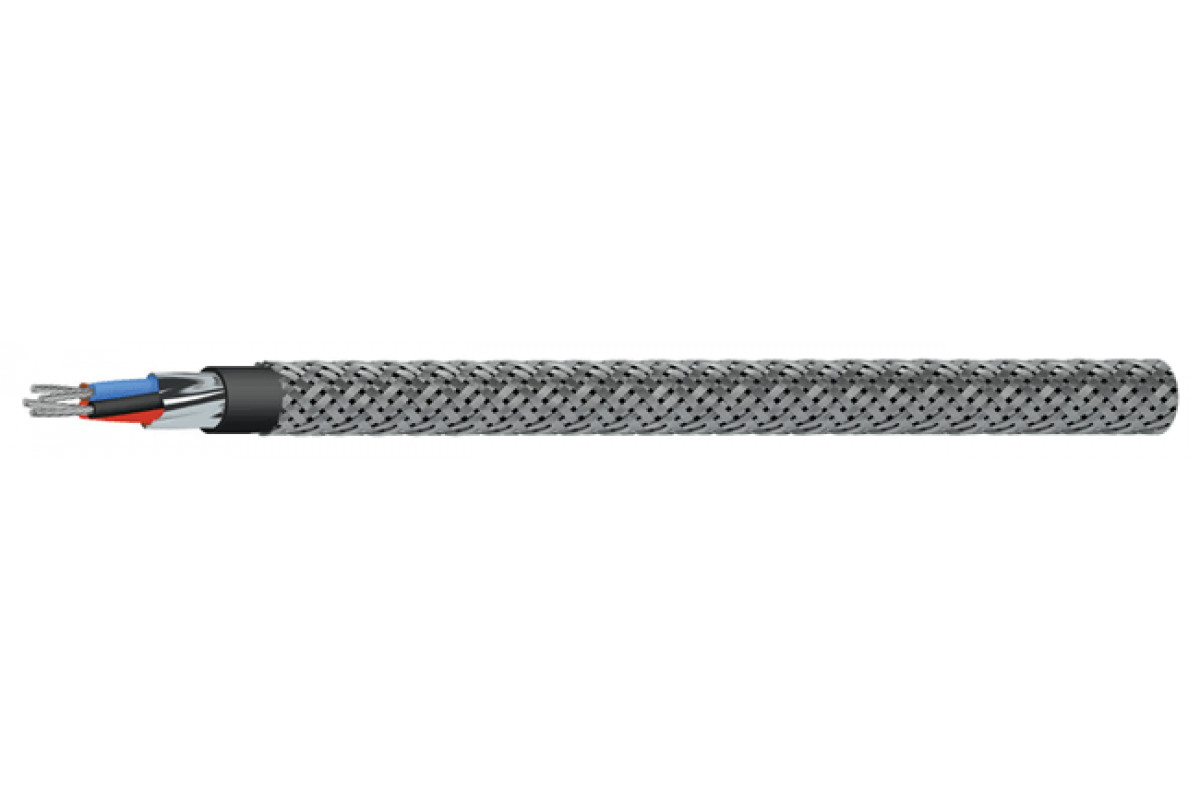

Конструкция Кабель СКАБ 250КГнг(А)-FRHF-ХЛл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период использования Кабель СКАБ 250КГнг(А)-FRHF-ХЛл фо:

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10	11,3	11,7	12,5	13,5
5	11,5	12	12,5	13,3	14,5
6	12,2	12,8	13,3	14,2	15,5
7	12,2	12,8	13,3	14,2	15,5
8	12,8	13,5	14,1	15,1	16,5
10	14,5	15,3	16	17,2	18,9
12	14,8	15,7	16,4	17,7	19,4
14	15,4	16,3	17,1	18,4	20,8
19	16,8	17,8	18,7	20,7	22,8
24	19,1	20,8	21,9	23,7	26,7
27	19,4	21,2	22,3	24,1	27,2
30	20	21,8	23	24,9	28,1
37	21,9	23,3	24,6	27,2	30,1

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	134,9	170,3	188,9	221,2	273,8
5	171	192,8	214,5	255	321
6	189,4	217,1	241,9	288,1	365,1
7	199,5	230,2	258,1	310,1	397
8	219,3	254,3	284,4	345,7	443,4
10	261,4	303,6	343,3	418,1	538,9
12	285,4	333,3	379,5	468,3	609,4
14	313	368,6	423,4	521,3	706,2
19	383,5	456	525,6	676,4	894,4
24	463,3	576,7	664,6	829,4	1 128
27	496,8	619,9	717,7	900,4	1 232,6
30	534,7	668,9	775,9	980,2	1 342,6
37	644,6	780,7	912,6	1 186	1 595,3

Электрические параметры СКАБ 250КГнг(А)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
