СКАБ 250КГнг(А)-FRHF-ХЛл фо

Производитель: НПП Спецкабель
Код товара: 1995
Доступность: На складе

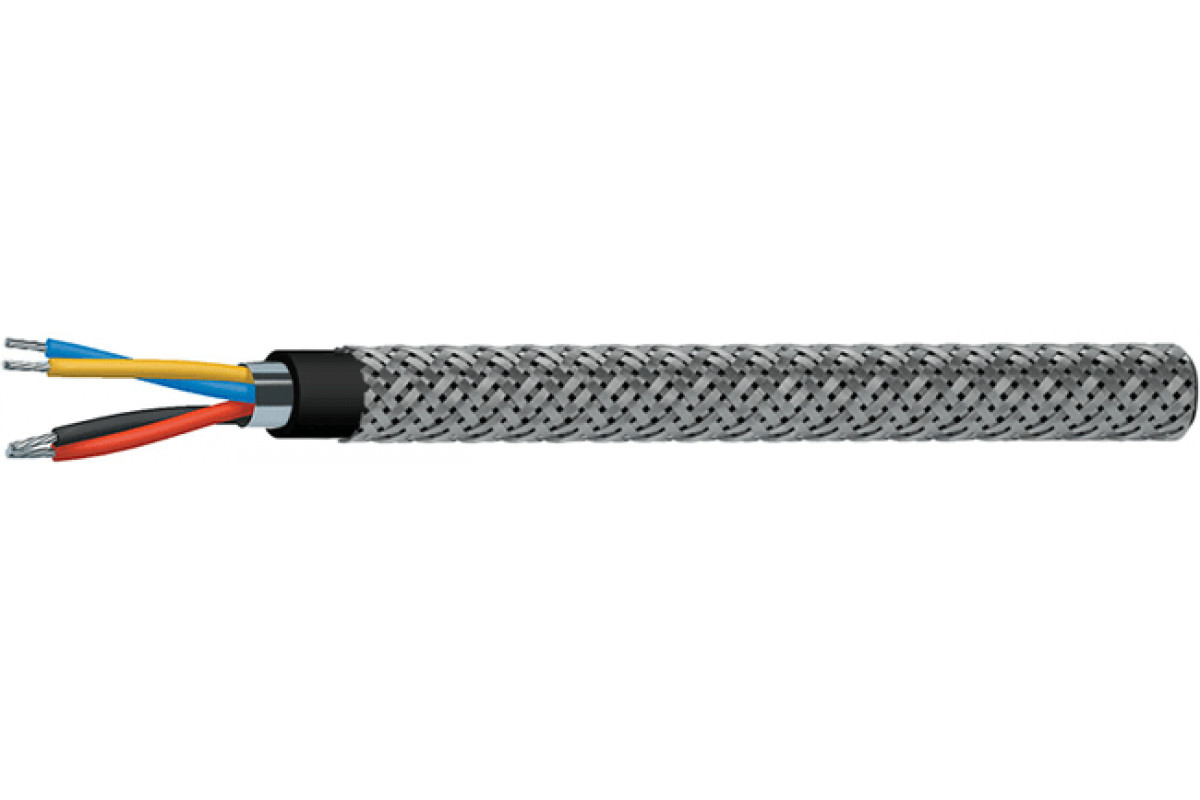

СКАБ 250КГнг(А)-FRHF-ХЛ Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочая задача кабеля СКАБ 250КГнг(А)-FRHF-ХЛл фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо задействовать Кабель СКАБ 250КГнг(А)-FRHF-ХЛл фо:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250КГнг(А)-FRHF-ХЛл фо:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты

    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный интервал Кабель СКАБ 250КГнг(А)-FRHF-ХЛл фо:

    кабелей СКАБ 250КГнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    19,19,59,911,212,1
    214,515,31617,218,9
    315,11616,818,119,9
    416,317,318,219,722,2
    517,718,819,821,924,2
    619,120,821,923,726,7
    719,120,821,923,726,7
    820,922,323,525,528,8
    1024,226,327,830,233,5
    1224,827,128,631,134,6
    1426,528,43032,636,8
    1627,929,831,534,439,7
    2030,632,934,839,343,8
    2433,936,939,443,549,1

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1102,3112,6123,9159190,4
    2198,6221,6242,9282,1343
    3225,2256,1283,3336,9418,5
    4259,8299,5333,6400525,6
    5296,4341,5386,1487,2616,7
    6332,7407,6460,7555734,3
    7351,4433,3491,3597,1792,9
    8410,5475,9544,1666,6886,2
    10496,2605,7687,7840,71 083,1
    12544,1668,7760,2939,11 221,8
    14625,77338431 041,51 405,7
    16682,7808,39301 155,21 703,2
    20800,4955,41 099,91 561,62 038,5
    24926,31 1401 426,41 815,22 428,4

    Электрические параметры СКАБ 250КГнг(А)-FRHF-ХЛл фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    36,5

    60,6

    68,2

    79,3

    91,4

    120,1

    129,1

    140,3

    190,6

    208,3

    230,0

    251,3

    294,4

    341,5

    0,75

    38,3

    63,6

    71,6

    83,3

    96,0

    126,1

    135,6

    147,3

    200,1

    218,7

    241,5

    263,9

    309,1

    358,6

    1,0

    40,5

    67,8

    76,5

    89,3

    120,0

    135,2

    145,6

    158,4

    215,1

    236,7

    260,2

    284,5

    333,8

    422,2

    1,5

    44,1

    74,8

    84,8

    116,1

    133,3

    150,5

    162,4

    199,1

    241,4

    264,6

    291,3

    319,0

    408,7

    473,9

    2,5

    50,3

    103,2

    115,3

    134,0

    154,3

    197,7

    212,4

    232,2

    280,1

    307,6

    371,9

    406,4

    476,2

    598,6


    ТУ 16.К99-061-2013
