СКАБ 660нг(А)-HF-ХЛ фо

Производитель: НПП Спецкабель
Код товара: 1950
Доступность: На складе
СКАБ 660нг(А)-HF-ХЛ Nx2эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки

Эксплуатационное назначение кабеля СКАБ 660нг(А)-HF-ХЛ фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено использовать Кабель СКАБ 660нг(А)-HF-ХЛ фо:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

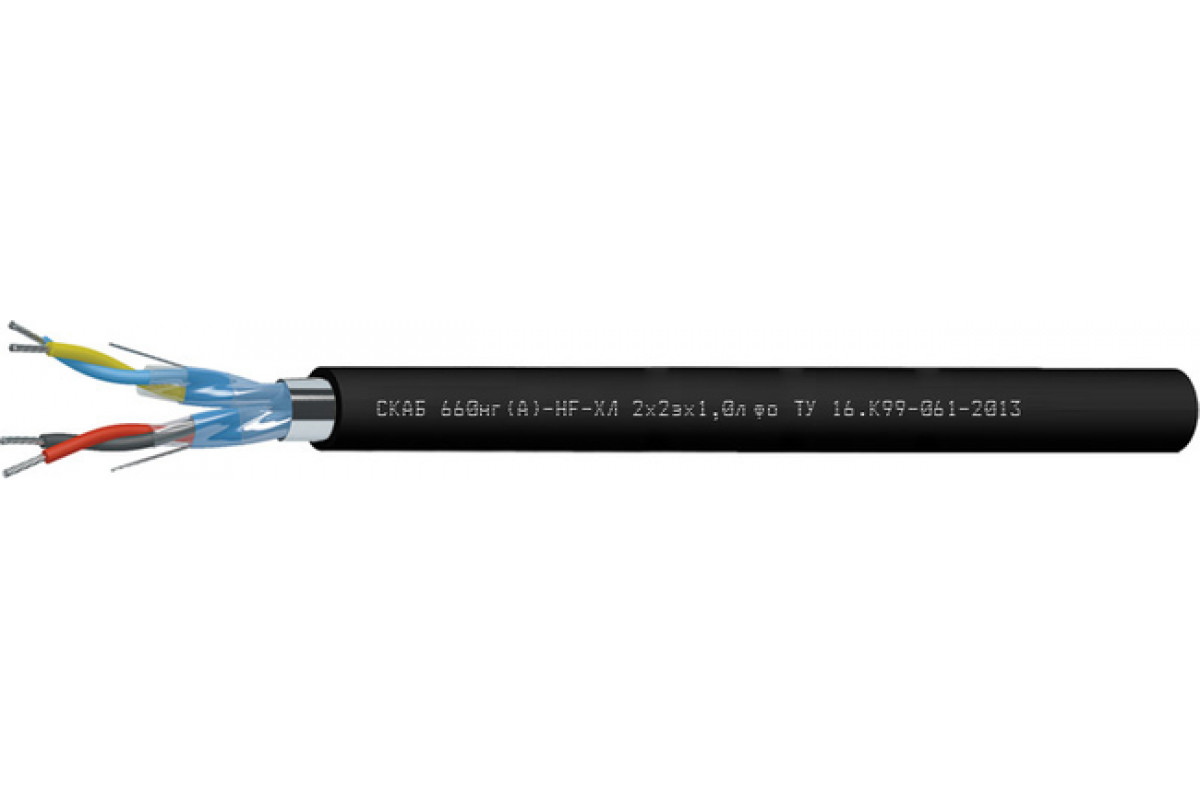

    Конструкция Кабель СКАБ 660нг(А)-HF-ХЛ фо:


    Количество жил: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Период гарантийного обслуживания Кабель СКАБ 660нг(А)-HF-ХЛ фо:

    кабелей СКАБ 660нг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    21414,815,616,818,4
    314,815,716,417,720
    416,117,11819,921,9
    517,518,720,121,824
    619,620,821,923,726,7
    719,620,821,923,726,7
    821,122,523,626,128,9
    1025,126,828,230,634
    1225,927,629,131,635,1
    1427,22930,633,337
    1628,630,632,335,639,6
    2031,733,936,339,543,9
    2435,738,240,44449,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2148,1167,4185,6219,1272,6
    3180,5206,7231,5277,7371,3
    4217,2250,7282,5360,7459,4
    5255,2296353,9428,3549,3
    6312361,4408,5496,5665,3
    7338,4394,2447,5547,6736,6
    8378,3441,6502,1640,6829,3
    10486,3566,6643,3787,11 022
    12546,6640,4730,1898,81 175,3
    14612,5720823,21 017,41 336,5
    16679,8801,39181 172,11 537,9
    20815,49651 143,61 418,31 870,3
    24990,31 170,71 344,11 671,52 258,4

    Электрические параметры СКАБ 660нг(А)-HF-ХЛ фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    71,7

    80,9

    94,4

    109,1

    138,8

    149,5

    162,9

    206,8

    227,3

    252,2

    276,6

    326,0

    379,2

    0,75

    75,3

    84,9

    99,1

    114,6

    145,7

    157,0

    171,0

    217,1

    238,7

    264,8

    290,4

    342,3

    398,2

    1,0

    80,37

    90,81

    106,36

    123,11

    156,44

    168,80

    184,01

    233,68

    258,68

    285,68

    313,60

    370,05

    461,78

    1,5

    88,8

    100,7

    118,4

    153,9

    174,3

    188,4

    205,7

    262,7

    289,7

    320,4

    352,2

    446,5

    519,2

    2,5

    101,38

    131,06

    153,22

    177,20

    211,43

    228,42

    250,71

    304,26

    336,28

    401,54

    440,67

    519,80

    626,57


    ТУ 16.К99-061-2013
