СКАБ 660нг(А)-HF-ХЛ фо

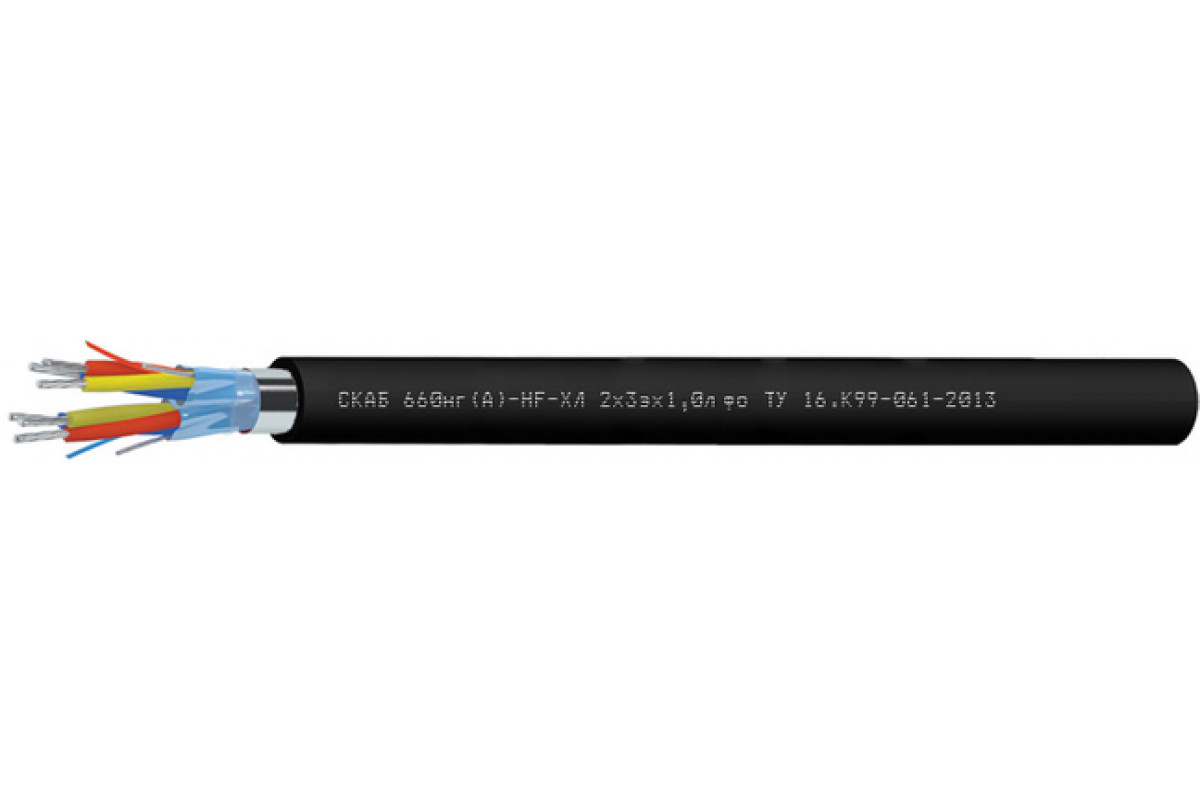

СКАБ 660нг(А)-HF-ХЛ Nx3эxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки

Прикладная задача кабеля СКАБ 660нг(А)-HF-ХЛ фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 660нг(А)-HF-ХЛ фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛ фо:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты

Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Период гарантии Кабель СКАБ 660нг(А)-HF-ХЛ фо:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	14,7	15,6	16,4	17,7	20
3	15,5	16,5	17,3	18,7	21,1
4	16,9	18	19,4	21	23,2
5	18,5	20,2	21,2	23	25,9
6	20,6	21,9	23,1	25,5	28,2
7	20,6	21,9	23,1	25,5	28,2
8	22,2	23,7	25,5	27,6	30,6
10	26,5	28,3	29,8	32,4	36
12	27,3	29,2	30,8	33,4	37,2
14	28,7	30,7	32,4	35,7	39,2
16	30,3	32,4	34,2	37,7	42
20	33,5	36,4	38,4	41,9	47,1
24	37,8	40,5	42,8	47,2	52,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	173	199	223,5	269,3	362,2
3	215,6	251,5	285,8	350,1	475,2
4	262,9	309,1	371,6	456,6	595,8
5	311,4	387,1	442,5	547	743
6	379,7	448,2	514	662,2	868,7
7	416	493,9	568,9	734,8	971,3
8	466,5	555,1	664,5	827,9	1 096,9
10	597,6	709,5	817,2	1 020,7	1 355,9
12	678	809,4	936,2	1 176,2	1 572,7
14	764,2	915,7	1 061,9	1 373,4	1 797,9
16	852,1	1 023,7	1 189,5	1 540,4	2 065,9
20	1 028,8	1 275,7	1 482,7	1 875,9	2 572,6
24	1 247,2	1 502,6	1 749,6	2 264,3	3 047,6

Электрические параметры СКАБ 660нг(А)-HF-ХЛ фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
