СКАБ 250Кнг(А)-HF-ХЛ фо

СКАБ 250Кнг(А)-HF-ХЛ Nx3эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Технологическая цель кабеля СКАБ 250Кнг(А)-HF-ХЛ фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается использовать Кабель СКАБ 250Кнг(А)-HF-ХЛ фо:

В искробезопасных цепях Ex-i

На атомных станциях, в системах класса 2–4, вне гермозоны

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

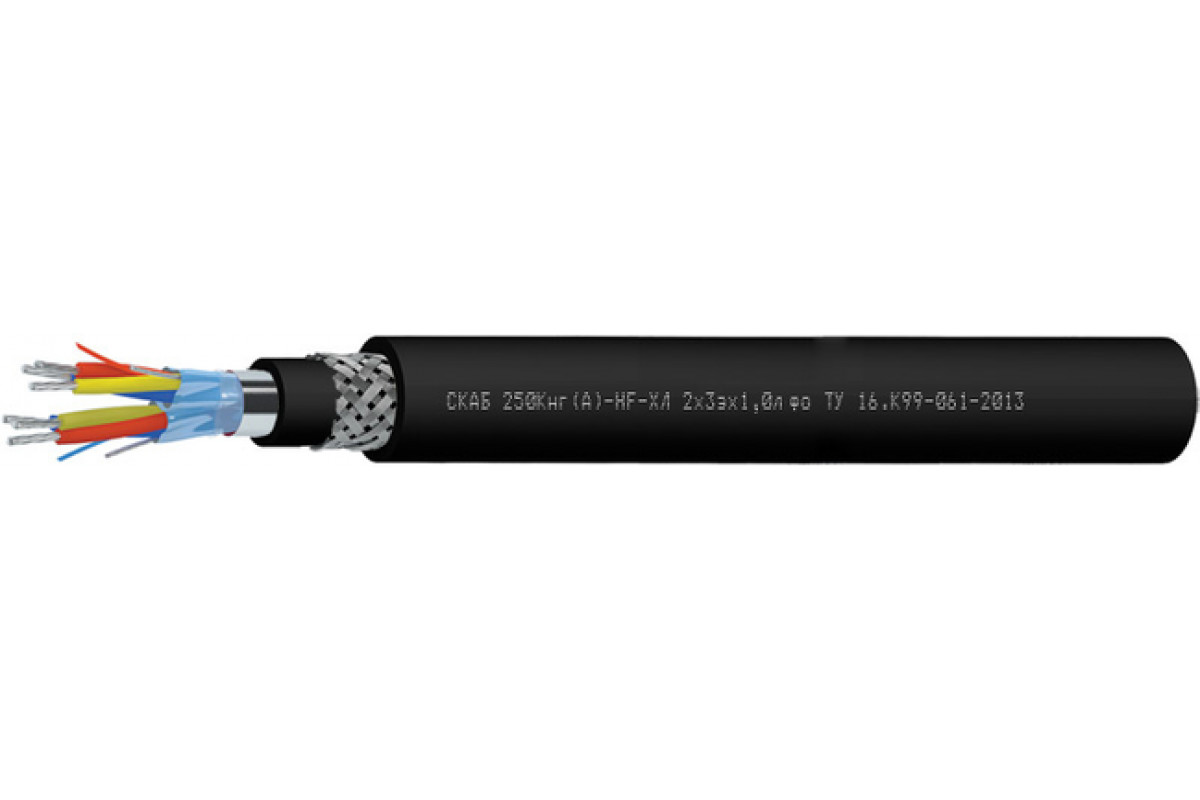

Конструкция Кабель СКАБ 250Кнг(А)-HF-ХЛ фо:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок службы Кабель СКАБ 250Кнг(А)-HF-ХЛ фо:

кабелей СКАБ 250Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,9	18,8	19,6	20,9	22,7
3	18,6	19,6	20,4	21,8	24,2
4	19,8	20,9	21,8	23,4	26,4
5	21,1	22,3	23,4	26	28,4
6	22,5	24,3	25,9	27,8	31
7	22,5	24,3	25,9	27,8	31
8	24,3	26,2	27,5	30,1	33,1
10	27,9	30,2	31,7	34,3	38,3
12	28,6	30,9	32,6	35,6	39,4
14	30,2	32,2	33,9	37,2	41,7
16	31,6	33,7	35,9	38,9	44,6
20	34,3	37,1	39,1	43,9	49,1
24	37,9	41,1	44,3	48,6	54,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	355,7	392,2	428,4	491,2	590
3	400,3	449	494,4	575,5	730,3
4	456,1	517,1	573,3	675,7	890,9
5	516,9	587,8	655,2	827,3	1 032,2
6	576	684	787,1	935,9	1 206,2
7	605,7	722,6	834,4	1 001,2	1 299,2
8	691,6	818,6	922,2	1 136,9	1 444,3
10	851,7	1 012,7	1 138	1 375,7	1 791,5
12	928	1 109	1 251,5	1 561,7	2 005,4
14	1 044,4	1 217,1	1 383,3	1 730,9	2 273,6
16	1 139,1	1 329,8	1 553,6	1 903	2 672,3
20	1 326,2	1 597,1	1 821,8	2 452,4	3 214,5
24	1 560,2	1 881,5	2 311,2	2 888,3	3 803,3

Электрические параметры СКАБ 250Кнг(А)-HF-ХЛ фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	153,0	162,5	181,0	201,6	222,3	234,4	307,7	360,7	384,4	486,7	521,0	594,1	671,7
0,75	160,6	170,6	190,0	211,7	233,4	246,1	323,1	378,7	403,6	511,0	547,0	623,8	705,3
1,0	170,2	181,3	202,6	226,3	309,2	324,4	345,7	406,4	511,2	552,0	591,4	671,7	760,8
1,5	186,3	199,1	223,5	310,3	341,5	359,0	383,4	537,9	571,6	614,3	659,4	751,4	982,9
2,5	247,1	263,0	344,0	383,1	422,3	444,0	474,4	636,9	677,9	729,7	792,8	909,0	1134,5

ТУ 16.К99-061-2013
