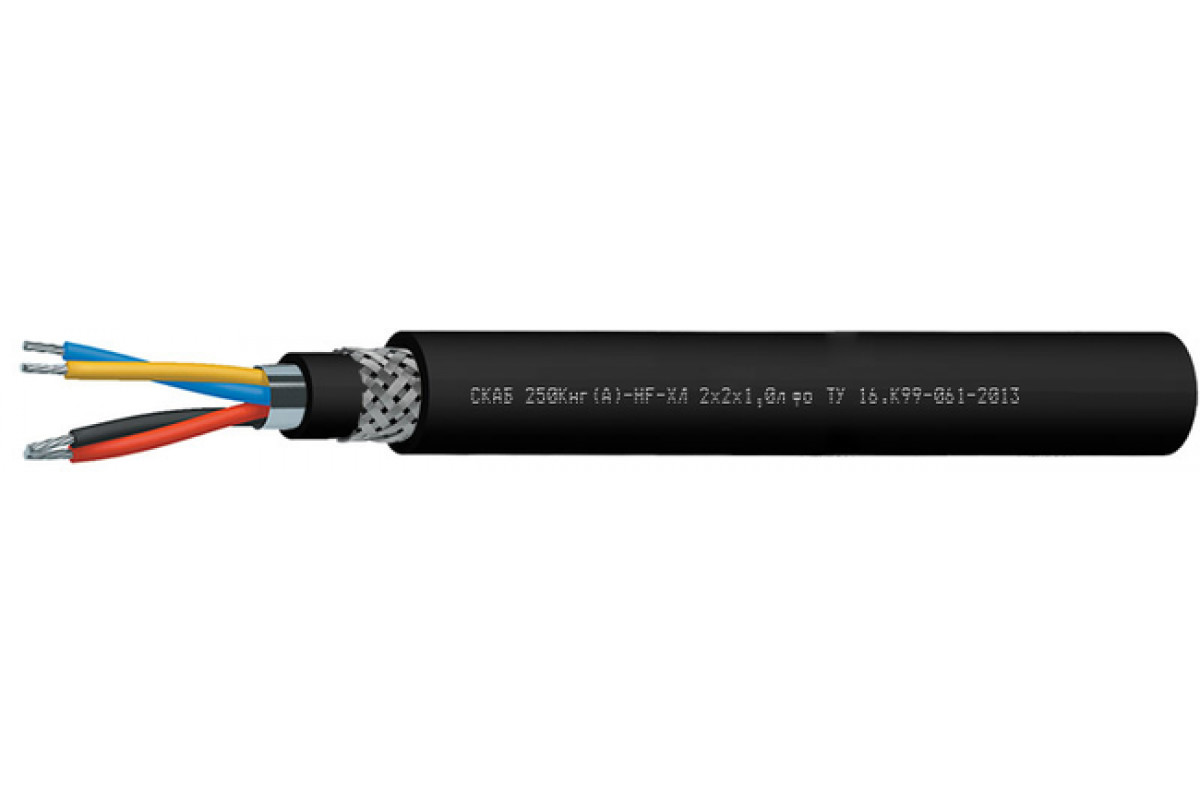

СКАБ 250Кнг(А)-HF-ХЛл фо

Производитель: НПП Спецкабель
Код товара: 1939
Доступность: На складе
СКАБ 250Кнг(А)-HF-ХЛ Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, бронированные

Прикладное назначение кабеля СКАБ 250Кнг(А)-HF-ХЛл фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено задействовать Кабель СКАБ 250Кнг(А)-HF-ХЛл фо:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В грунтах категории I — III

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250Кнг(А)-HF-ХЛл фо:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатационной пригодности Кабель СКАБ 250Кнг(А)-HF-ХЛл фо:

    кабелей СКАБ 250Кнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    111,912,312,71414,9
    216,517,31819,220,9
    31717,918,72021,8
    4181919,921,323,4
    519,120,221,222,826
    620,321,522,625,327,8
    720,321,522,625,327,8
    821,422,824,926,830,1
    102526,628,13134,3
    1225,527,328,831,735,6
    1426,528,430,433,137,2
    1627,629,631,834,638,9
    2030,432,634,538,144
    2433,13638,143,148,6

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1174,6190,1202,7246,9284,2
    2294,4325352,4399,8476,1
    3322360,1393,6454,9554,2
    4358,4405,6446,9525,3645,6
    5401,4452,2505,2592,8791,6
    6442,9504,3560,2715,4892
    7458,5523,9587,1753,4948,7
    8497,6575,7693,7831,51 079,3
    10636736,5827,41 026,71 300,2
    12680,7791,6895,21 122,21 471,5
    14739,7861,91 009,81 235,31 625,9
    16794,2934,71 096,71 3431 782,9
    20943,41 113,11 274,41 611,42 302,3
    241 071,31 305,61 499,42 047,32 699,9

    Электрические параметры СКАБ 250Кнг(А)-HF-ХЛл фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    97,9

    141,6

    148,3

    163,1

    179,9

    196,7

    205,7

    218,7

    316,6

    334,2

    357,1

    381,5

    511,7

    574,2

    0,75

    102,8

    148,7

    155,7

    171,3

    188,9

    206,5

    216,0

    229,6

    332,4

    350,9

    375,0

    400,6

    537,3

    602,9

    1,0

    107,3

    157,2

    165,0

    182,0

    201,3

    220,5

    231,0

    305,2

    355,7

    376,1

    478,3

    513,1

    576,9

    648,8

    1,5

    114,7

    171,3

    180,4

    199,9

    221,9

    304,2

    317,5

    337,0

    471,6

    497,0

    534,1

    569,9

    643,0

    831,9

    2,5

    130,6

    197,4

    208,3

    231,5

    257,6

    351,7

    367,6

    390,8

    549,3

    579,7

    619,7

    662,3

    859,7

    983,3


    ТУ 16.К99-061-2013
