СКАБ 250Кнг(А)-HF-ХЛл фо

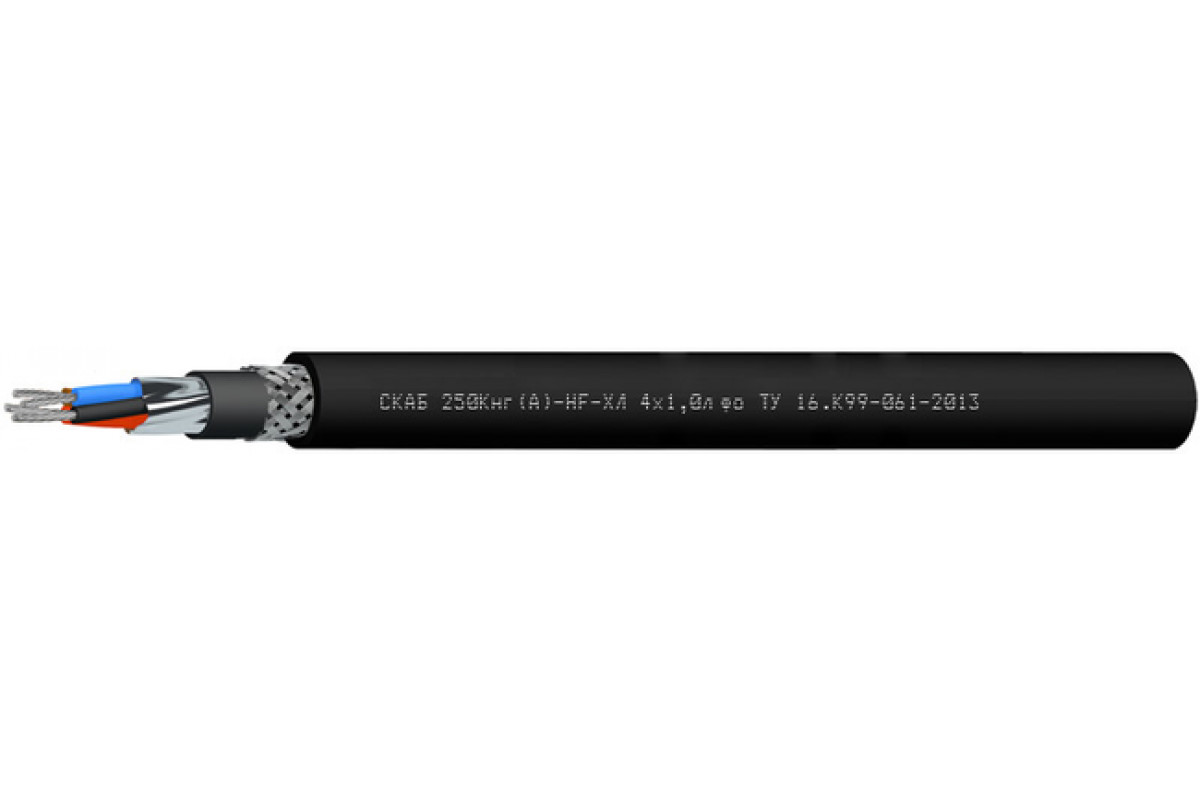

СКАБ 250Кнг(А)-HF-ХЛ NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Целевая задача кабеля СКАБ 250Кнг(А)-HF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ 250Кнг(А)-HF-ХЛл фо:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В грунтах категории I — III

Овальность поперечного сечения кабеля не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Кнг(А)-HF-ХЛл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийная поддержка Кабель СКАБ 250Кнг(А)-HF-ХЛл фо:

кабелей СКАБ 250Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,7	13,2	13,6	15,1	16,1
5	13,2	13,8	15	15,8	17
6	13,8	15,2	15,7	16,6	17,9
7	13,8	15,2	15,7	16,6	17,9
8	15,1	15,8	16,4	17,4	18,8
10	16,5	17,3	18	19,2	20,9
12	16,7	17,6	18,4	19,6	21,3
14	17,2	18,2	18,9	20,3	22,1
19	18,4	19,4	20,3	21,8	24,8
24	20,3	21,5	22,6	25,3	27,8
27	20,5	21,8	22,9	25,7	28,3
30	21	22,4	23,5	26,4	29
37	22,2	23,6	25,8	27,9	31,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	207,3	229,3	249	308,2	368,8
5	226,5	251,4	298,5	345,5	417
6	245,1	299,4	328	380,8	464,8
7	253	310,1	341,5	400	493,3
8	297,2	334,1	369,7	435,1	542,6
10	342	389,9	434	515	647,9
12	363	418,6	468,4	563,2	714,3
14	389,6	450,8	509,4	617,2	789,5
19	456,6	531,5	606,9	746	1 020
24	535,3	633,6	728	948,8	1 236,3
27	568,6	671,5	775,1	1 015,5	1 332,2
30	602,5	717	826,9	1 086,5	1 436,9
37	681,2	821	1 002,6	1 260	1 711,6

Электрические параметры СКАБ 250Кнг(А)-HF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	111,7	120,8	129,7	134,5	141,3	161,5	170,0	180,8	206,4	240,9	251,9	321,6	356,4
0,75	117,3	126,8	136,2	141,2	148,4	169,6	178,5	189,8	216,7	252,9	264,5	337,7	374,2
1,0	123,1	133,5	143,8	149,3	157,2	180,3	190,1	202,5	232,1	331,4	345,1	362,2	402,3
1,5	132,8	144,6	156,4	162,8	171,8	198,2	209,5	223,7	257,8	367,6	383,5	403,1	449,2
2,5	147,3	161,4	175,4	182,9	193,7	225,0	238,5	314,4	359,9	497,7	518,0	543,6	607,3

ТУ 16.К99-061-2013
