СКАБ 250Кнг(А)-LSл фо

Код товара: 1936

Доступность: На складе

Описание

СКАБ 250Кнг(А)-LS Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Эксплуатационное свойство кабеля СКАБ 250Кнг(А)-LSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено эксплуатировать Кабель СКАБ 250Кнг(А)-LSл фо:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

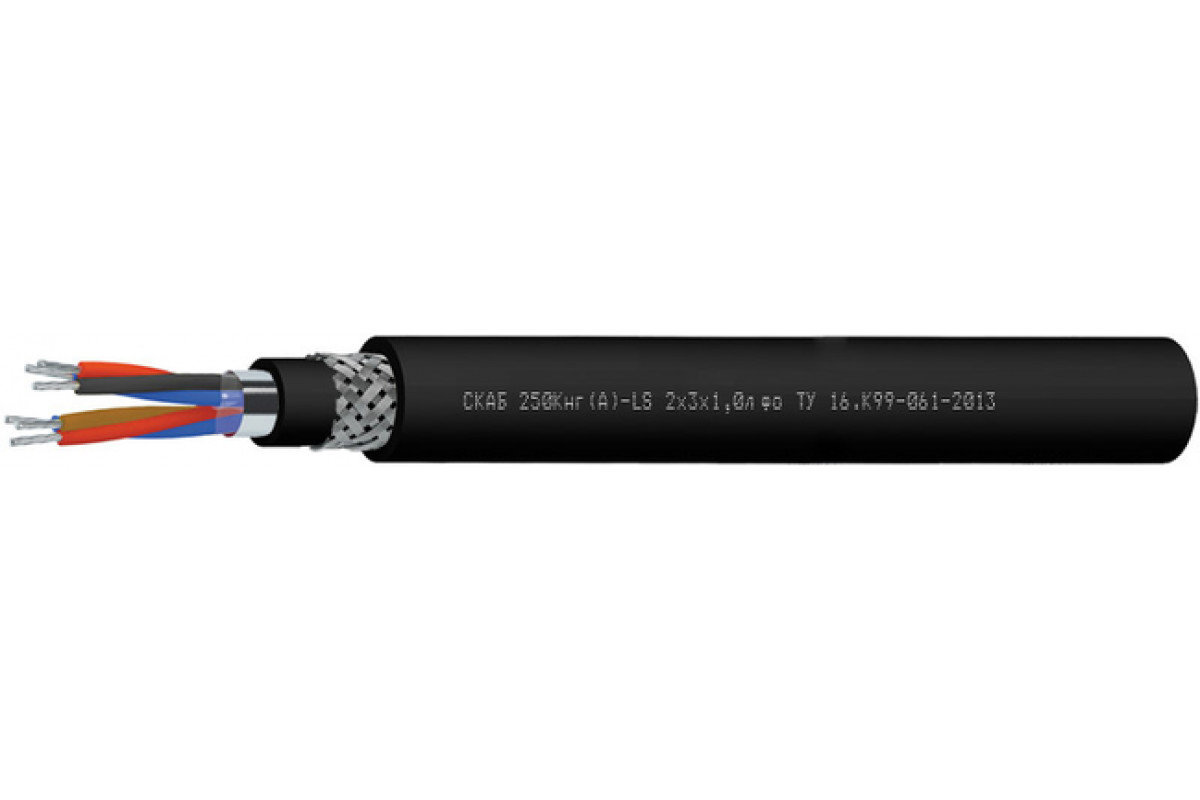

Конструкция Кабель СКАБ 250Кнг(А)-LSл фо:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийное покрытие Кабель СКАБ 250Кнг(А)-LSл фо:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	12,2	12,6	13	13,7	15,3
2	17	17,9	18,7	20	21,8
3	17,6	18,6	19,4	20,8	22,8
4	18,7	19,8	20,7	22,3	25,3
5	19,9	21,1	22,1	24,4	27,2
6	21,1	22,5	23,6	26,5	29,2
7	21,1	22,5	24,1	26,5	29,2
8	22,3	24,3	26	28,1	31,6
10	26,1	27,9	29,4	32,5	36,5
12	26,7	28,6	30,7	33,4	37,5
14	27,8	30,3	32	34,8	39,2
16	28,9	31,6	33,4	36,8	41,6
20	31,9	34,3	36,7	40,2	46,7
24	35,2	37,9	40,2	45,9	51,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	194,9	214,8	231,4	261,2	334,5
2	334,5	374,3	408,8	470,5	571,8
3	374,1	421,4	465,8	549,1	679,5
4	421,9	480,8	538,1	639,1	853,9
5	474,1	544,7	611	760,6	989,6
6	525,7	606,8	687,4	882,4	1 123,1
7	549,3	639	752,1	939,7	1 208,6
8	601,8	729,5	854,5	1 042,7	1 375,5
10	767,3	900,3	1 021,2	1 289,6	1 704,7
12	832,5	981,9	1 156,3	1 425,5	1 904,2
14	903,5	1 109,2	1 272	1 579,4	2 119,2
16	981,8	1 208,5	1 390,2	1 774,7	2 382,5
20	1 171	1 406,9	1 668,1	2 095,3	3 052,6
24	1 378	1 659,2	1 927,3	2 678,2	3 542,3

Электрические параметры СКАБ 250Кнг(А)-LSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	103,7	153,0	162,4	180,6	200,8	221,0	233,0	305,2	357,1	380,6	409,6	515,0	586,9	663,0
0,75	108,9	160,6	170,5	189,6	210,8	232,0	244,6	320,5	375,0	399,6	430,1	540,7	616,2	696,1
1,0	114,0	170,2	181,2	202,1	225,4	248,7	322,2	343,2	402,7	506,0	542,7	585,1	664,1	751,7
1,5	122,4	186,3	199,1	223,1	308,9	339,5	356,9	380,9	533,1	566,4	608,6	653,1	743,8	966,9
2,5	134,9	210,4	225,9	315,2	351,6	388,0	484,7	516,4	611,6	651,6	702,0	755,2	993,8	1124,7
