СКАБ 250КГнг(А)-LSл фо

Код товара: 1925

Доступность: На складе

Описание

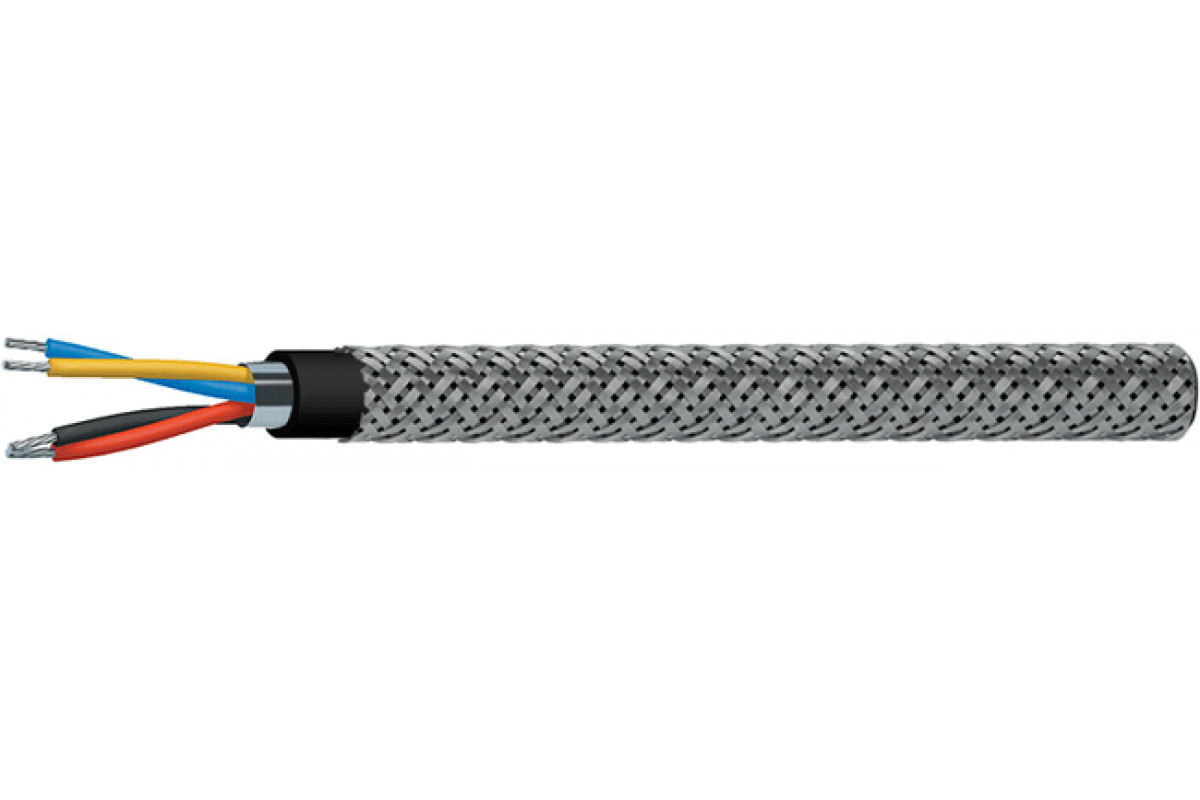

СКАБ 250КГнг(А)-LS Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, бронированные

Целевая функция кабеля СКАБ 250КГнг(А)-LSл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Можно использовать Кабель СКАБ 250КГнг(А)-LSл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабеля не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КГнг(А)-LSл фо:

Количество пар: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: парная
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок сохранения характеристик Кабель СКАБ 250КГнг(А)-LSл фо:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	8,3	8,7	9,1	10,4	11,3
2	12,9	13,7	14,4	15,6	17,3
3	13,4	14,3	15,1	16,4	18,2
4	14,4	15,4	16,3	17,7	19,8
5	15,5	16,6	17,6	19,2	22
6	16,7	17,9	19	21,3	23,8
7	16,7	17,9	19	21,3	23,8
8	17,8	19,2	20,9	22,8	26,1
10	21	22,6	24,1	27	30,3
12	21,5	23,3	24,8	27,7	31,2
14	22,5	24,4	26,4	29,1	32,8
16	23,6	25,6	27,8	30,6	34,5
20	26,4	28,6	30,5	33,7	39,6
24	29,1	31,6	33,7	38,7	43,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	91,6	103,6	113,1	147,6	177,8
2	174,6	198,1	219,4	256,7	318,9
3	197,5	228,1	255	305,4	389,6
4	225,7	264,4	298,4	364,7	467,9
5	259,5	300,8	345,6	419,7	572,2
6	291,5	342,4	389,2	502,8	655,9
7	307,2	362,2	416,3	541	713
8	336,9	403,4	485,3	604,8	824,3
10	426,8	511,7	589,3	763,8	1 006,3
12	466,4	561,2	651	852,5	1 135,5
14	516,5	621,6	752,3	953,5	1 274,3
16	560,9	683,2	827,2	1 047,7	1 413,8
20	686,8	836,1	980	1 251,3	1 885
24	790,4	967,2	1 139,1	1 638,5	2 193,4

Электрические параметры СКАБ 250КГнг(А)-LSл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	30,3	50,0	55,8	64,6	74,2	83,7	90,4	98,6	136,9	150,0	165,1	180,9	237,0	274,3
0,75	31,8	52,5	58,6	67,8	77,9	87,9	94,9	103,5	143,7	157,5	173,4	189,9	248,8	288,0
1,0	33,9	56,4	63,2	73,4	84,4	95,5	103,2	129,7	156,3	171,6	211,4	232,1	271,3	314,5
1,5	37,3	63,0	70,9	82,7	95,4	125,5	135,0	146,8	200,0	218,5	241,3	263,7	308,9	391,7
2,5	43,3	73,8	83,3	97,4	112,6	147,9	159,3	173,4	237,4	259,6	285,4	312,3	400,6	466,2

ТУ 16.К99-061-2013
