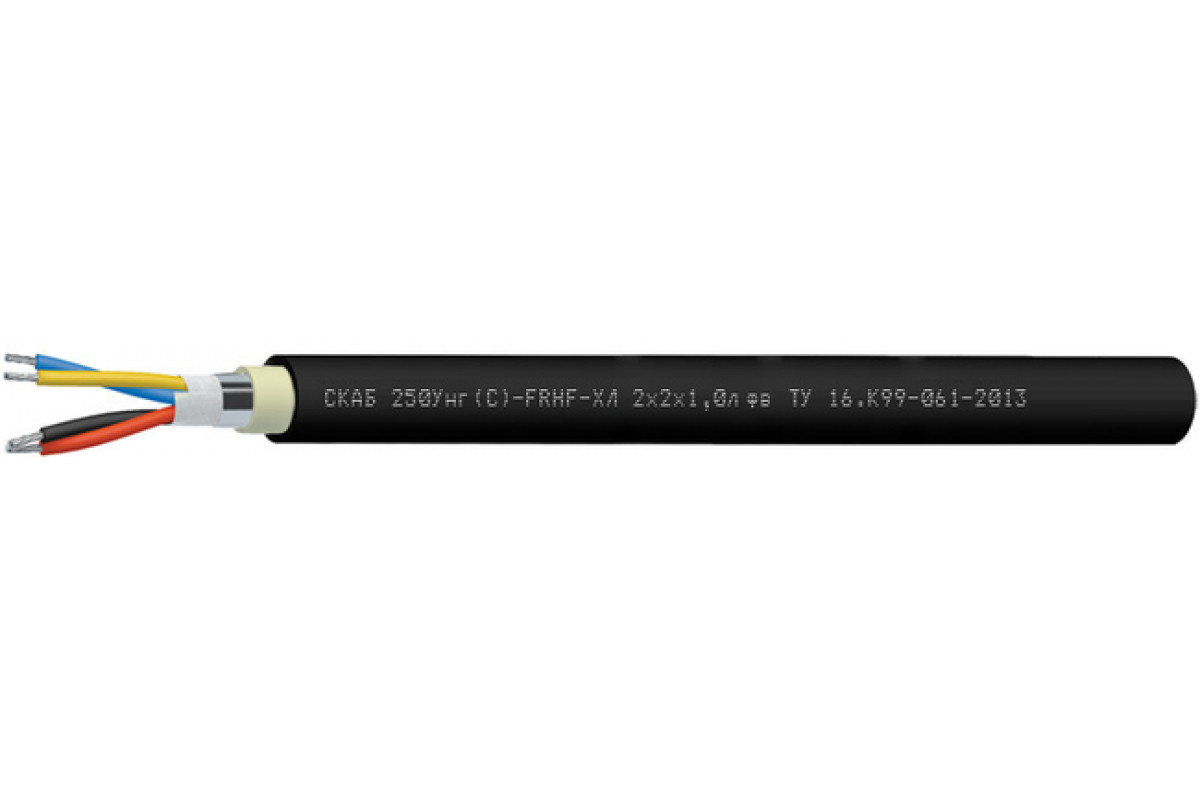

СКАБ 250Унг(С)-FRHF-ХЛл фв

Производитель: НПП Спецкабель
Код товара: 1836
Доступность: На складе
СКАБ 250Унг(С)-FRHF-ХЛ Nx2xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие

Оперативная цель кабеля СКАБ 250Унг(С)-FRHF-ХЛл фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

    • Разрешается применять Кабель СКАБ 250Унг(С)-FRHF-ХЛл фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В химически агрессивных средах

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛл фв:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: термопластичный полиуретан, черного или синего цвета

    Гарантийное покрытие Кабель СКАБ 250Унг(С)-FRHF-ХЛл фв:

    кабелей СКАБ 250Унг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    111,111,511,912,513,3
    216,317,117,919,621,2
    316,417,318,119,921,7
    417,618,62021,423,4
    519,420,621,523,125,9
    620,822,123,125,428
    720,822,123,125,428
    822,223,625,327,230
    1025,927,62931,435,3
    1226,628,329,832,336,3
    1427,829,631,233,938,1
    1629,131,132,836,140,1
    2031,934,136,539,744,1
    2435,638,140,343,949,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1127,6139,6150,6170,5201,8
    2219,8243,7265,7322,8386,9
    3240,3271299,7369,8455,2
    4276314,3367,7435,3543,4
    5330,8377,8422503,6657,7
    6370,4425,3477595,4752
    7389,2450507,7637,4813,4
    8428,8497,5585,1708,3907,7
    10538624,7706,8859,61 138,8
    12586,6686,2781958,21 279
    14643,3756,7864,71 067,31 432
    16702,3829,5951,11 211,61 588,4
    20821,6976,81 158,11 440,81 903,6
    24980,21 166,41 344,61 680,12 275

    Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛл фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    36,5

    60,6

    68,2

    79,3

    91,4

    120,1

    129,1

    140,3

    190,6

    208,3

    230,0

    251,3

    294,4

    341,5

    0,75

    38,3

    63,6

    71,6

    83,3

    96,0

    126,1

    135,6

    147,3

    200,1

    218,7

    241,5

    263,9

    309,1

    358,6

    1,0

    40,5

    67,8

    76,5

    89,3

    120,0

    135,2

    145,6

    158,4

    215,1

    236,7

    260,2

    284,5

    333,8

    422,2

    1,5

    44,1

    74,8

    84,8

    116,1

    133,3

    150,5

    162,4

    199,1

    241,4

    264,6

    291,3

    319,0

    408,7

    473,9

    2,5

    50,3

    103,2

    115,3

    134,0

    154,3

    197,7

    212,4

    232,2

    280,1

    307,6

    371,9

    406,4

    476,2

    598,6


    ТУ 16.К99-061-2013
