СКАБ 660Кнг(А)-FRHF-ХЛл

Производитель: НПП Спецкабель
Код товара: 1125
Доступность: На складе
СКАБ 660Кнг(А)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Целевая функция кабеля СКАБ 660Кнг(А)-FRHF-ХЛл

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Можно применять Кабель СКАБ 660Кнг(А)-FRHF-ХЛл:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

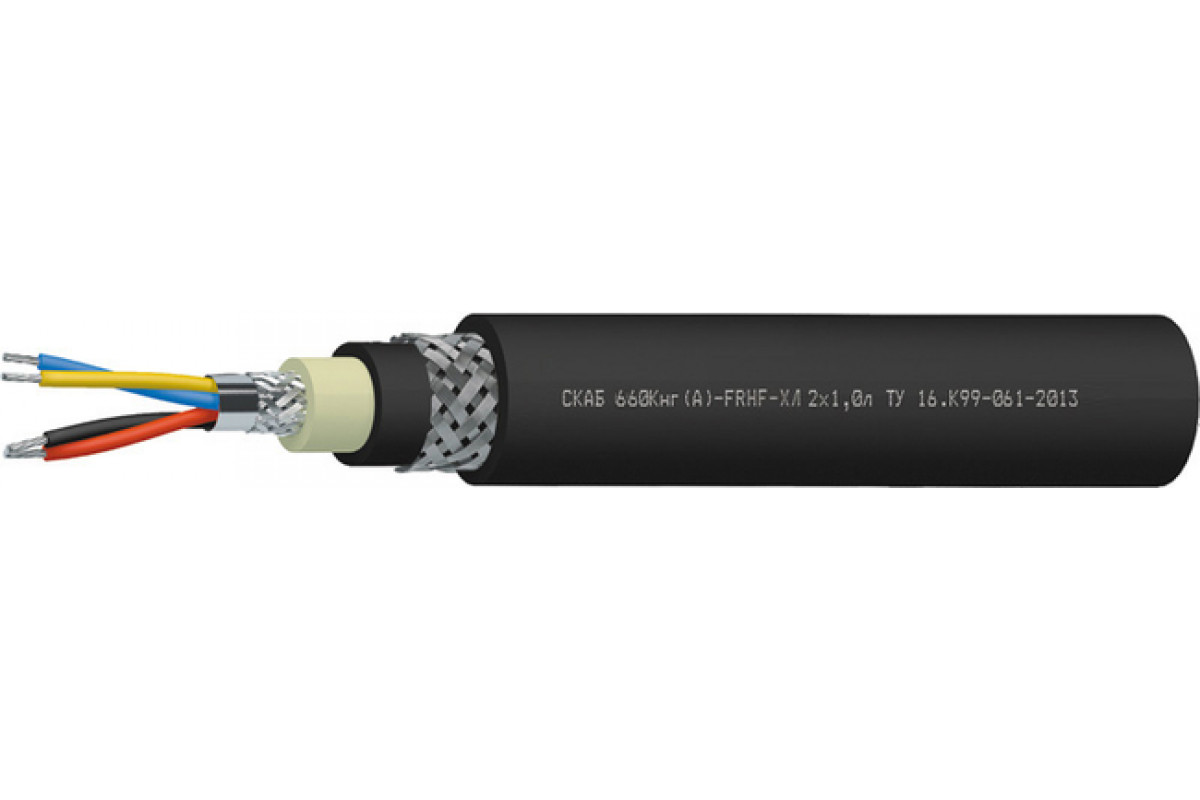

    Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный период работы Кабель СКАБ 660Кнг(А)-FRHF-ХЛл:

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    11616,516,517,518
    219,5202121,523,4
    3202121,522,924,8
    421,52223,424,826,3
    523,424,325,326,828,5
    624,825,826,828,530,5
    724,825,826,828,530,5
    826,327,328,53032,5
    10303132,534,937,4
    1230,53233,535,938,4
    1431,533,534,937,440,3
    1633,535,436,939,342,3
    2036,437,939,842,846,7
    2439,841,843,847,251,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1364,8382,3398,2433478,2
    2591,9656,4688,4754,9879,9
    3666,7718,8761,3839,1991,9
    4742,4803,7857,59831 156,8
    5824,4890,9989,31 127,21 303,2
    69351 046,61 118,61 286,71 499
    7960,61 078,61 157,11 337,31 570,1
    81 045,21 168,21 262,51 466,61 724,4
    101 294,91 422,31 537,41 937,22 323,8
    121 3761 514,81 686,72 079,92 508,7
    141 484,31 683,11 984,12 307,12 791,9
    161 630,31 966,32 179,92 547,53 090
    202 065,62 330,62 547,92 978,63 636,2
    242 389,82 704,12 940,83 4524 226

    Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке


    		Объем горючей массы, лx10-3/м
    Ном. сеч. жил,
    мм2     		Число пар
    12345678101214162024
    0,5195,3300,6344,5383,3424,9477,7491,5534,6634,7677730,1814,3970,91100,8
    0,75203,4333,4364,1406,2451,3508,1523,5574,1678,4724,8840,8912,41042,41207
    1210,5347,9380,8425,7484,3534,2550,9604,7715,8794896,1964,41108,61279
    1,5222,1372408,7468,5522,6581,6600,3655,6845,8903,3975,31051,21229,21398,9
    2,5238,4406457,8515579,9642,4664,4726,8938,21004,11091,111961373,91566,8

    ТУ 16.К99-061-2013
