СКАБ 250нг(А)-FRHF-ХЛл фв

СКАБ 250нг(А)-FRHF-ХЛ NxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Технологическая задача кабеля СКАБ 250нг(А)-FRHF-ХЛл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешено эксплуатировать Кабель СКАБ 250нг(А)-FRHF-ХЛл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

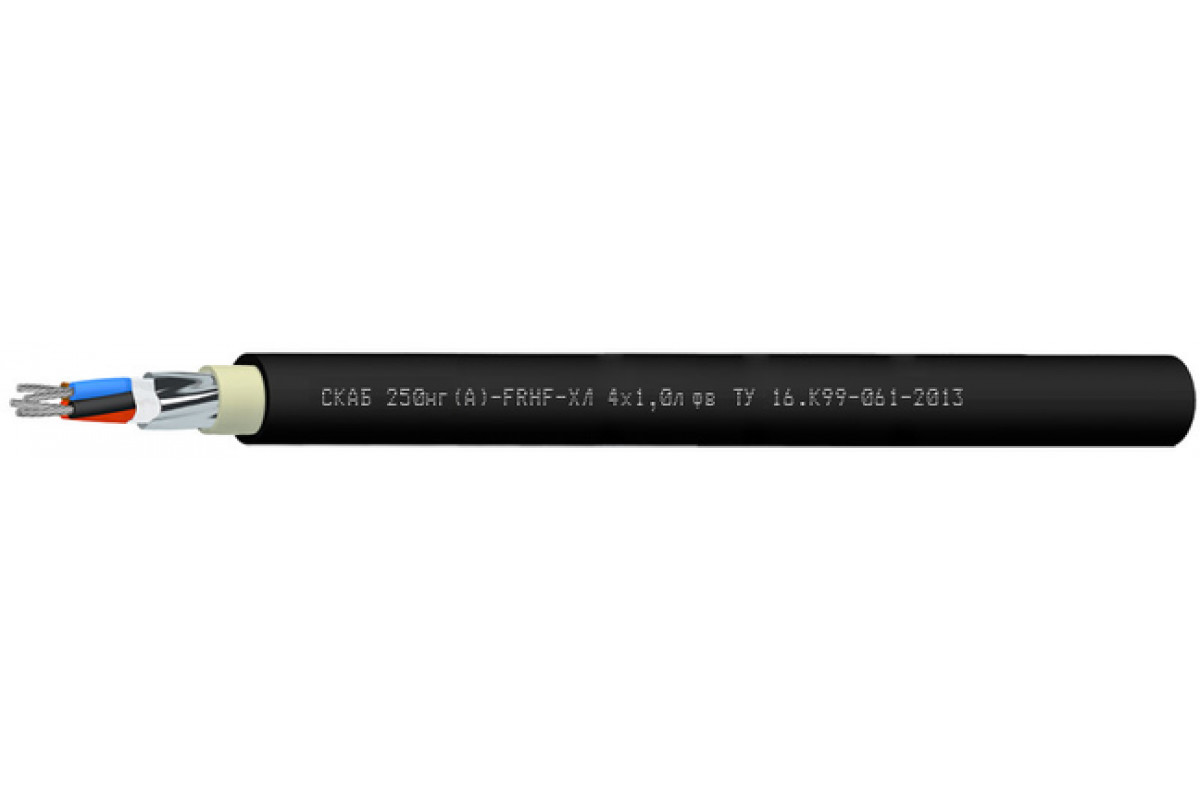

Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛл фв:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок работоспособности Кабель СКАБ 250нг(А)-FRHF-ХЛл фв:

кабелей СКАБ 250нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12	12,5	13	13,7	14,7
5	13,3	13,9	14,4	15,2	16,3
6	13,4	14	14,6	15,5	16,7
7	13,4	14	14,6	15,5	16,7
8	14,1	14,8	15,4	16,4	17,8
10	15,7	16,5	17,3	19	20,6
12	16	16,9	17,7	19,4	21,2
14	16,6	17,6	18,4	20,2	22
19	18	19,6	20,5	22	24,1
24	20,8	22,1	23,1	25,4	28
27	21,1	22,4	23,5	25,9	28,5
30	21,7	23,1	24,7	26,7	29,4
37	23,1	25,1	26,3	28,4	31,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	167,3	187,1	205,5	239,5	293,9
5	198,7	222,7	245,2	286,7	353,3
6	207,4	235,1	261,2	309,5	387,2
7	217,5	248,2	277,4	331,5	419
8	237,7	272,5	305,4	366,7	465,9
10	281,5	324,5	365,4	459,3	584,2
12	306,7	356,4	403,7	510,3	656
14	335,6	392,2	446,3	566,5	733,6
19	405,8	498,1	569,7	704,3	924,6
24	509,6	603,2	692,7	885,4	1 164,1
27	545,2	648,5	747,6	958,9	1 268,2
30	584,8	698,2	830,5	1 037,9	1 378,6
37	676,5	837,1	970,1	1 221,4	1 635,3

Электрические параметры СКАБ 250нг(А)-FRHF-ХЛл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
