СКАБ 250нг(А)-FRLS фв

СКАБ 250нг(А)-FRLS Nx3эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Целевая характеристика кабеля СКАБ 250нг(А)-FRLS фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно использовать Кабель СКАБ 250нг(А)-FRLS фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

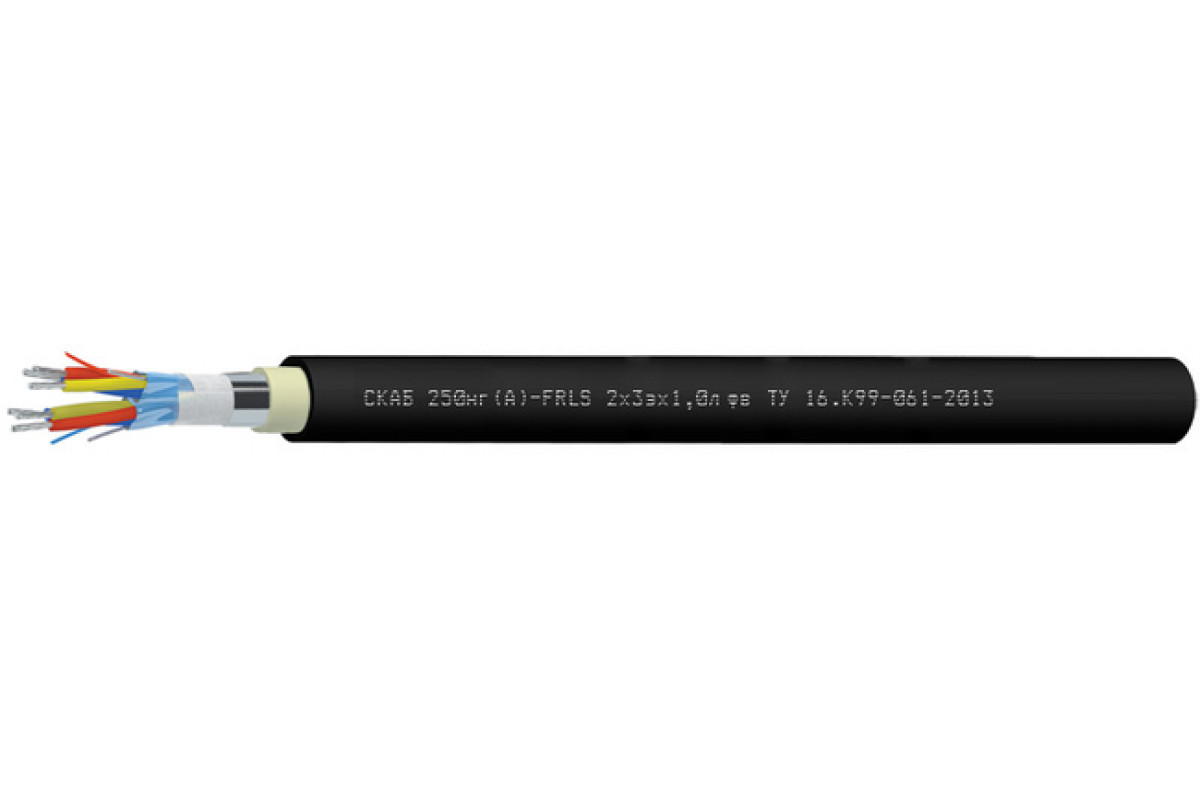

Конструкция Кабель СКАБ 250нг(А)-FRLS фв:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты

Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный интервал Кабель СКАБ 250нг(А)-FRLS фв:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	17,9	19,3	20,1	21,4	23,2
3	18,1	19,6	20,4	21,8	23,7
4	20	21,1	22	23,6	26,3
5	21,6	22,8	23,8	26,1	28,5
6	23,2	25	26,2	28,1	30,8
7	23,2	25	26,2	28,1	30,8
8	25,3	26,8	28,1	30,2	33,2
10	29,1	30,9	32,4	35,5	39,1
12	29,9	31,8	33,4	36,5	40,3
14	31,3	33,3	35,5	38,3	42,3
16	32,9	35,5	37,3	40,3	44,6
20	36,6	39	41	44,5	49,7
24	40,4	43,1	45,9	49,8	55,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	287,9	339,2	369,9	425,8	514,3
3	328,2	390,1	430,9	506,1	626,5
4	404,4	459	510,6	606,1	786,3
5	464,7	530,8	593,3	735,6	925,9
6	526	628,6	703,3	842,1	1 066,8
7	561	672,9	756,7	913,2	1 167,4
8	647,7	747,5	842,4	1 019,7	1 308,3
10	782,9	906,6	1 024,4	1 280,8	1 643,4
12	866,9	1 010,4	1 147,4	1 441,6	1 866,1
14	961,2	1 125,2	1 318,2	1 616,4	2 104,4
16	1 058,2	1 279	1 458,1	1 794,9	2 347
20	1 291,4	1 520,4	1 740,2	2 154,4	2 885,9
24	1 500,7	1 772,5	2 080,5	2 577,4	3 393,9

Электрические параметры СКАБ 250нг(А)-FRLS фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	67,9	79,0	94,1	110,1	143,5	156,3	171,4	231,4	257,7	285,8	314,8	373,2	469,5
0,75	71,3	82,9	98,8	115,6	150,7	164,1	180,0	243,0	270,6	300,1	330,5	391,9	493,0
1,0	76,4	89,1	106,4	142,5	162,4	177,1	194,3	263,5	292,2	324,4	357,6	457,6	533,6
1,5	84,9	99,5	136,7	159,3	181,9	220,9	241,7	295,4	328,2	365,0	402,8	515,1	603,4
2,5	115,2	133,0	157,9	206,8	236,8	257,3	281,9	343,3	415,2	460,5	507,1	603,3	751,7

ТУ 16.К99-061-2013
