СКАБ 660КГнг(А)-LSл о

Код товара: 1360

Доступность: На складе

Описание

СКАБ 660КГнг(А)-LS Nx2xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные

Оперативная функция кабеля СКАБ 660КГнг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Допустимо использовать Кабель СКАБ 660КГнг(А)-LSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

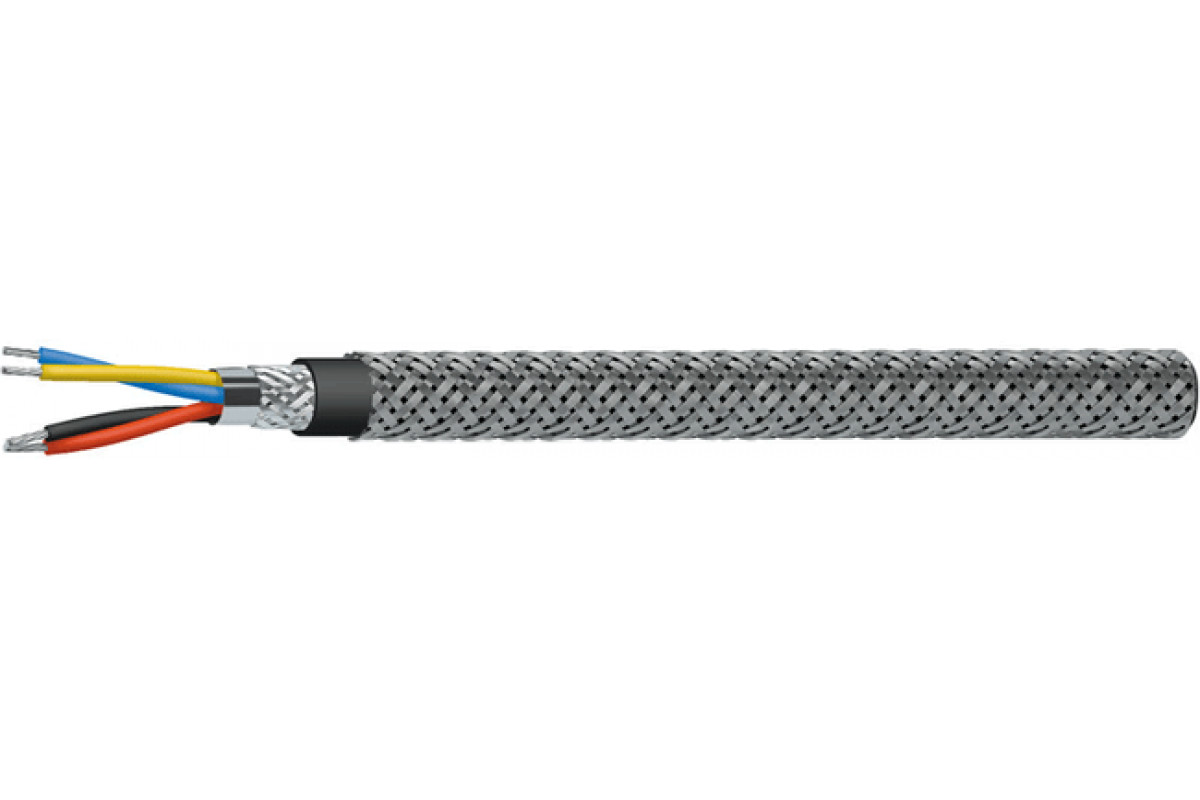

Конструкция Кабель СКАБ 660КГнг(А)-LSл о:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период функционирования Кабель СКАБ 660КГнг(А)-LSл о:

кабелей СКАБ 660КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	10,5	10,9	11,3	11,9	12,7
2	15,1	16	16,7	17,9	19,6
3	15,8	16,7	17,5	18,8	21,1
4	17	18	18,9	20,8	22,9
5	18,3	19,5	21	22,6	24,8
6	19,7	21,5	22,6	24,4	27,6
7	19,7	21,5	22,6	24,4	27,6
8	21,6	23	24,2	26,9	29,7
10	24,8	27,2	28,7	31,1	34,4
12	25,5	28	29,5	32	35,5
14	27,4	29,3	30,9	33,5	38,6
16	28,8	30,7	32,4	35,3	40,6
20	31,5	33,8	35,7	40,2	45
24	34,8	38,7	40,8	44,7	50,2

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	122,6	134,6	165,4	186,7	218,8
2	235,1	260,4	285,9	348,1	396,9
3	265,9	300,2	330,6	512	497,2
4	307,4	347,2	383,4	478,9	592,5
5	349,2	398,6	464,6	552,4	690,2
6	391,7	469,1	529	626,8	838,4
7	411,5	496,3	561	670,4	898
8	473,2	548,1	618,2	796,1	1 007,1
10	570,4	709,3	798,4	961,3	1 221,4
12	623,3	775,7	878,4	1 068,3	1 370
14	732,7	852	968,1	1 183,9	1 710,7
16	798,7	932,8	1 062	1 308,6	1 886,9
20	928,6	1 278,7	1 253,5	1 734,4	2 279,1
24	1 071	1 444	1 640	2 046,9	2 703,5

Электрические параметры СКАБ 660КГнг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	45,4	74,6	83,6	97,0	111,5	141,1	151,9	165,0	208,5	228,9	253,6	277,7	326,7	379,3
0,75	47,7	78,3	87,8	101,9	117,1	148,2	159,5	173,3	218,9	240,3	266,3	291,6	343,0	398,3
1,0	50,3	83,3	93,7	109,1	141,1	159,0	171,3	186,3	235,5	260,3	287,1	314,8	370,8	461,7
1,5	54,7	91,7	103,7	136,5	156,7	176,9	190,9	218,0	264,5	291,4	321,9	353,4	447,1	519,1
2,5	61,9	120,7	135,2	157,1	180,9	215,0	231,9	254,1	307,0	338,9	375,0	442,9	521,5	627,6

ТУ 16.К99-061-2013
