СКАБ 660КГнг(А)-LSл о

Код товара: 1359

Доступность: На складе

Описание

СКАБ 660КГнг(А)-LS NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Прикладная характеристика кабеля СКАБ 660КГнг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается использовать Кабель СКАБ 660КГнг(А)-LSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

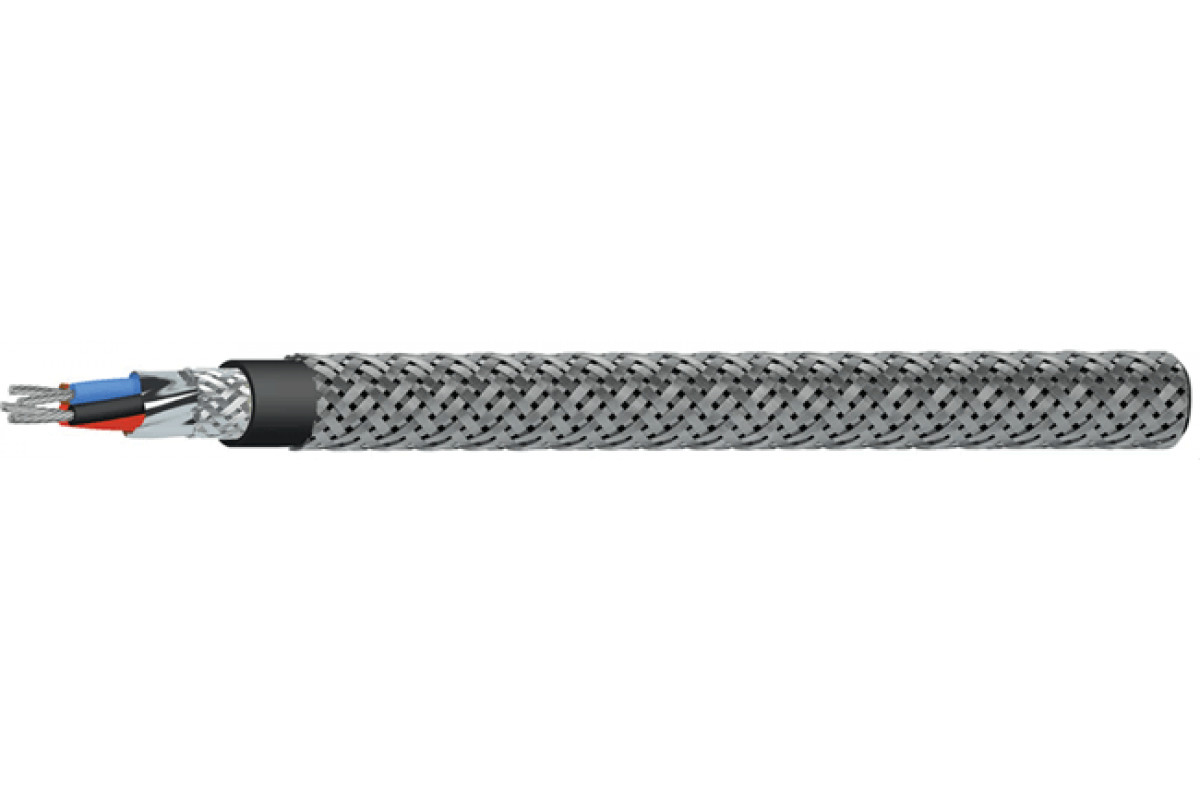

Конструкция Кабель СКАБ 660КГнг(А)-LSл о:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Период гарантийного обслуживания Кабель СКАБ 660КГнг(А)-LSл о:

кабелей СКАБ 660КГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	11,5	12	12,4	13,1	14,1
5	12,1	12,7	13,2	14	15,1
6	12,8	13,5	14	14,9	16,2
7	12,8	13,5	14	14,9	16,2
8	13,5	14,2	14,8	15,8	17,2
10	15,1	16	16,7	17,9	19,6
12	15,5	16,3	17,1	18,3	20,6
14	16,1	17	17,8	19,1	21,5
19	17,4	18,5	19,4	21,4	23,5
24	19,7	21,5	22,6	24,4	27,6
27	20,6	21,9	23	24,8	28,1
30	21,2	22,5	23,7	26,3	29
37	22,5	24	25,3	28,1	31

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	176,3	196,2	216,2	251,4	305,7
5	196,2	222,1	245	286,4	356,4
6	216,8	246,6	273,7	324,3	403,4
7	228,1	259,7	289,9	346,3	435,3
8	248,7	286,3	320,6	382,3	485,1
10	296,7	339,4	384	461,5	588,5
12	322,9	371,9	422,9	512,9	681,2
14	351,6	411,9	466,6	568,1	762
19	425,3	499	575,2	730,2	955
24	513,2	627,9	722,7	895,7	1 223,2
27	572,2	674,9	776,9	968,1	1 328,9
30	611,5	725,9	838,1	1 096	1 441,3
37	704,5	844,7	977,2	1 284,8	1 706,5

Электрические параметры СКАБ 660КГнг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0

ТУ 16.К99-061-2013
