СКАБ 250КГнг(А)-LS о

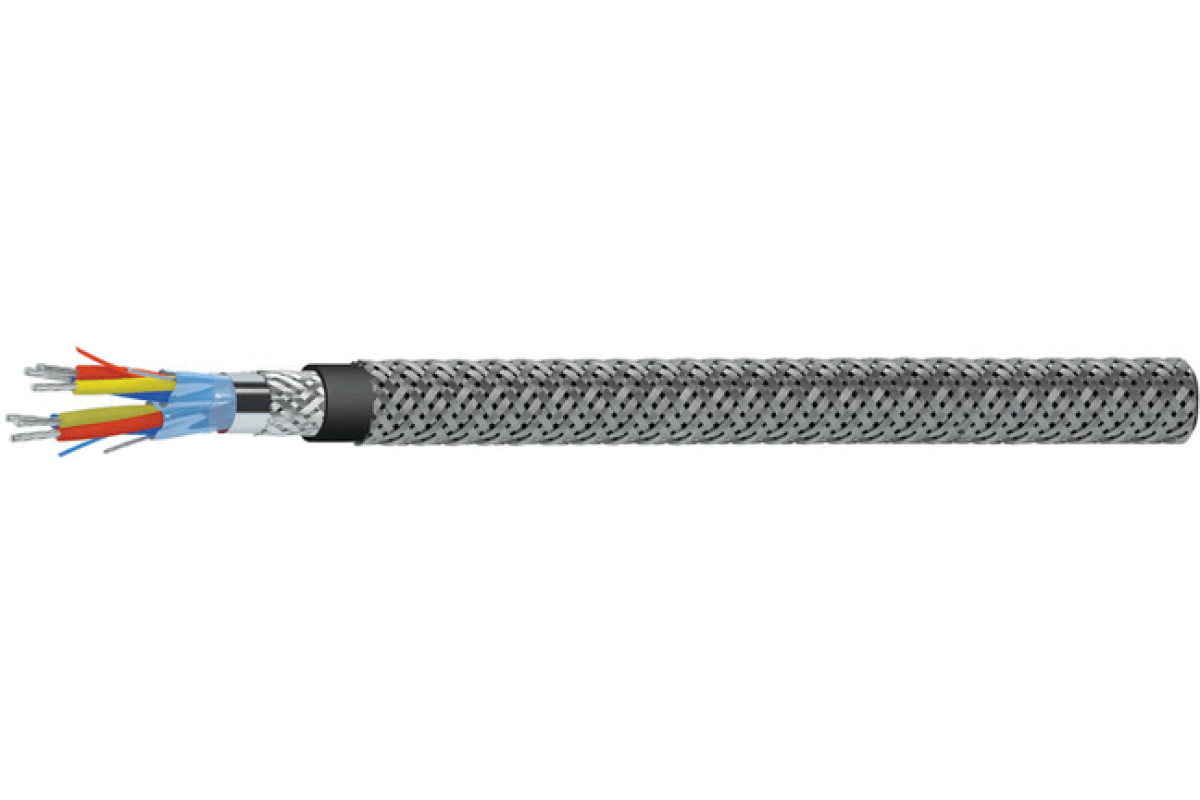

СКАБ 250КГнг(А)-LS Nx3эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Технологическое назначение кабеля СКАБ 250КГнг(А)-LS о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допускается использовать Кабель СКАБ 250КГнг(А)-LS о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КГнг(А)-LS о:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок применения Кабель СКАБ 250КГнг(А)-LS о:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	16,2	17,1	17,9	19,2	21,5
3	16,3	17,2	18,1	19,5	21,9
4	17,5	18,5	19,5	21,5	23,7
5	18,8	20	21,5	23,3	26,4
6	20,6	22	23,1	25,1	28,5
7	20,6	22	23,1	25,1	28,5
8	22	23,5	24,8	27,6	30,6
10	25,2	27,7	29,2	31,8	35,4
12	26,3	28,4	30,1	32,7	37
14	27,5	29,7	31,4	34,3	39,7
16	29,1	31,2	33	36	41,7
20	31,8	34,2	36,7	41	46,1
24	35	39,1	41,4	45,5	51,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	280,2	314,9	347,1	402,7	515,7
3	313,4	357,9	399,3	474,5	618,9
4	365,8	420,2	471,2	587,4	744,9
5	416,4	486	569,9	686,9	926,7
6	494,1	574,1	644,5	783	1 059,2
7	524,1	612,9	692,1	847,6	1 152,7
8	577,6	679,3	769,8	996,2	1 288,8
10	697,6	872,6	987,7	1 214	1 574,8
12	794,7	963,9	1 097,8	1 357,5	1 818,6
14	878,7	1 066,6	1 222,5	1 522,8	2 193,3
16	985,2	1 178,6	1 352,5	1 686,4	2 424,2
20	1 161,7	1 389,8	1 646,3	2 208,9	2 951,7
24	1 347,3	1 800,2	2 065,5	2 617,6	3 506,5

Электрические параметры СКАБ 250КГнг(А)-LS о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0

ТУ 16.К99-061-2013
