СКАБ 660КГнг(А)-FRHF-ХЛ в

Производитель: НПП Спецкабель
Код товара: 1315
Доступность: На складе
СКАБ 660КГнг(А)-FRHF-ХЛ Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Тип использования кабеля СКАБ 660КГнг(А)-FRHF-ХЛ в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно эксплуатировать Кабель СКАБ 660КГнг(А)-FRHF-ХЛ в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

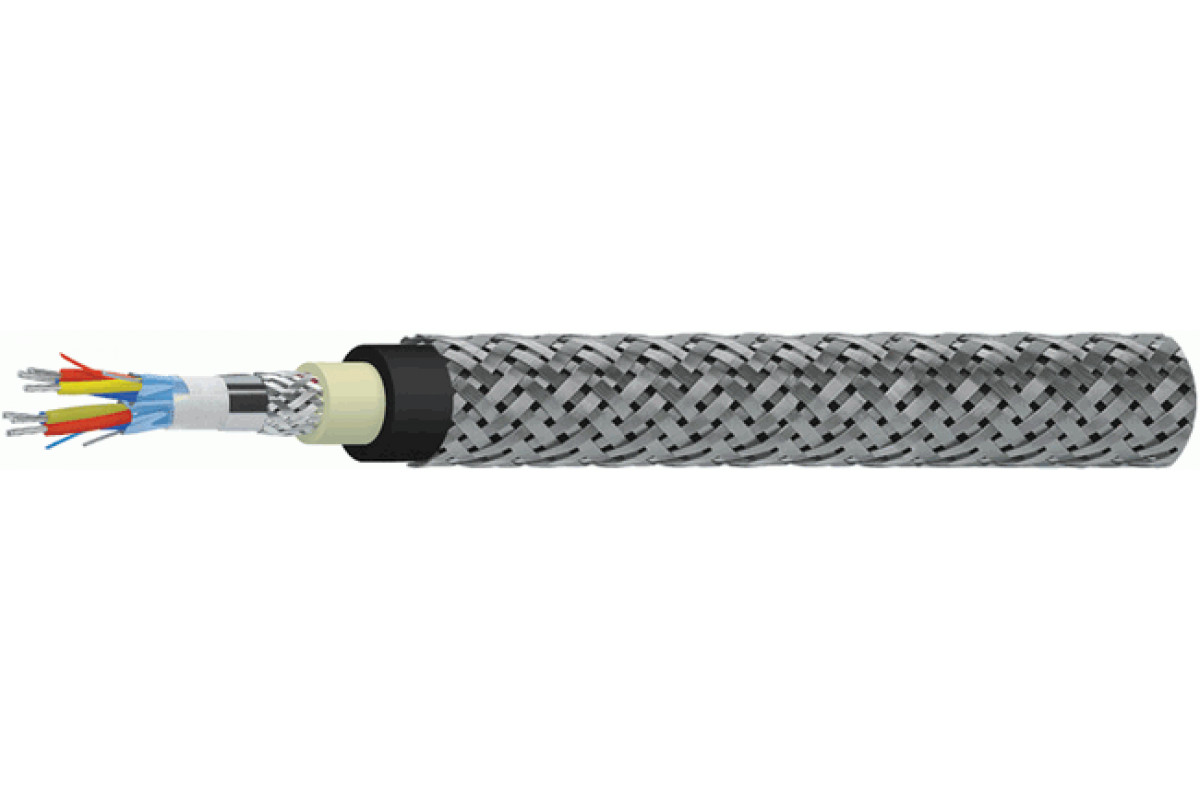

    Конструкция Кабель СКАБ 660КГнг(А)-FRHF-ХЛ в:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийная поддержка Кабель СКАБ 660КГнг(А)-FRHF-ХЛ в:

    кабелей СКАБ 660КГнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    22323,924,726,528,3
    323,424,425,227,129,3
    425,126,727,729,431,6
    527,62930,131,834,2
    629,831,232,334,338,4
    729,831,232,334,338,4
    831,833,334,638,141,1
    103739,741,243,848,2
    1238,940,842,445,349,6
    1440,642,644,347,951,9
    1642,64546,850,354,6
    2046,949,751,855,260,7
    245254,757,161,667

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2523566601697,9803,9
    3579637,5683,1798,3963,5
    4668,2761,6821,3962,51 139,7
    5786,2894,69651 1041 324,6
    6904,61 003,31 091,41 254,31 686,4
    7950,31 059,51 157,41 337,41 802,4
    81 0451 168,91 277,51 655,61 995,3
    101 296,41 590,41 730,51 998,42 517,7
    121 551,11 733,51 893,42 242,22 799,1
    141 695,91 915,92 087,32 522,73 102,3
    161 843,82 126,92 329,32 773,83 420,9
    202 197,12 534,72 784,73 265,64 157,1
    242 577,32 923,63 222,93 897,34 838,3

    Электрические параметры СКАБ 660КГнг(А)-FRHF-ХЛ в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    104,4

    122,8

    162,8

    190,1

    217,4

    247,8

    273,6

    333,5

    373,4

    417,3

    490,7

    584,5

    684,2

    0,75

    109,6

    128,9

    170,9

    199,6

    228,3

    260,2

    287,3

    350,2

    392,1

    438,2

    515,2

    613,7

    718,4

    1,0

    131,8

    152,9

    181,9

    212,7

    254,1

    279,1

    306,8

    374,2

    419,5

    498,9

    551,5

    657,6

    770,3

    1,5

    144,0

    167,8

    200,2

    244,9

    281,7

    308,3

    339,2

    443,6

    495,6

    553,0

    612,0

    730,8

    880,1

    2,5

    162,3

    190,1

    237,9

    255,3

    321,0

    352,0

    387,9

    506,8

    567,4

    634,2

    702,6

    863,6

    1012,3


    ТУ 16.К99-061-2013
