СКАБ 250нг(А)-HF-ХЛл о

Код товара: 1319

Доступность: На складе

Описание

СКАБ 250нг(А)-HF-ХЛ Nx2xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки

Прикладная задача кабеля СКАБ 250нг(А)-HF-ХЛл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается использовать Кабель СКАБ 250нг(А)-HF-ХЛл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

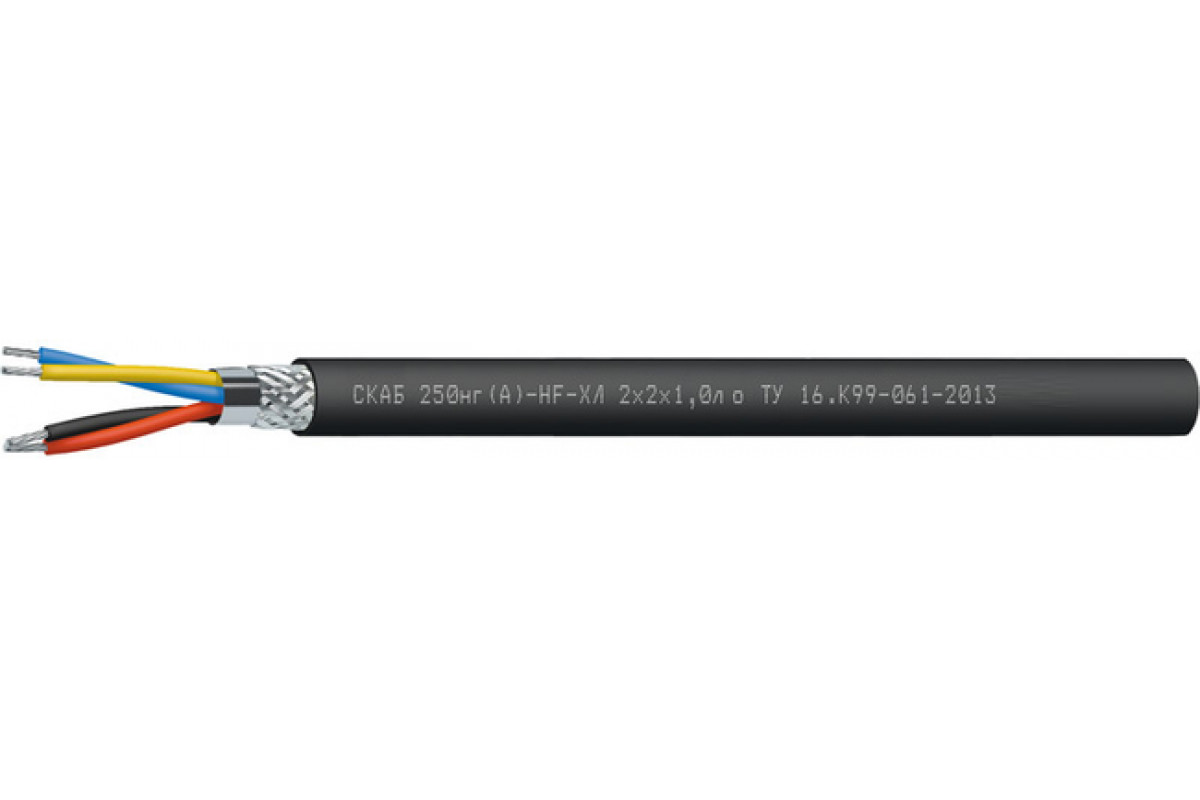

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл о:

Количество пар: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок сохранения свойств Кабель СКАБ 250нг(А)-HF-ХЛл о:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	7,6	8	8,4	9,8	10,6
2	12,2	13	13,7	14,9	16,6
3	12,7	13,6	14,4	15,7	17,5
4	13,7	14,7	15,6	17,1	19,6
5	14,8	16	16,9	18,6	21,3
6	16	17,2	18,3	20,6	23,1
7	16	17,2	18,3	20,6	23,1
8	17,1	18,5	20,2	22,2	25,7
10	20,3	22	23,4	26,5	29,9
12	20,8	22,6	24,8	27,3	30,8
14	21,8	23,9	26	28,6	32,3
16	22,9	25,6	27,3	30,1	34,1
20	25,9	28,2	30,1	33,3	38,2
24	28,6	31,1	33,3	37,4	42,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	63	72,4	81,2	110,5	138,1
2	128,8	149,1	168,1	202,9	258,1
3	150,5	176,8	202	248,7	323,1
4	176,1	209,7	240,6	301,1	414
5	203,3	244,1	282,9	354,9	491,8
6	231,4	278,5	323,3	427,1	569,2
7	246,9	299,8	350,3	465,8	625,9
8	273,6	334	410,6	522	747,7
10	352,1	427,9	501,8	685,2	918
12	390,5	478	606,4	770,4	1 042,4
14	432,2	552,3	675,9	864,1	1 177,3
16	475,9	634,3	747,5	960,6	1 311,9
20	609,4	753,1	891,3	1 153,4	1 624,8
24	706,8	876,7	1 041,1	1 390,3	1 953,7

Электрические параметры СКАБ 250нг(А)-HF-ХЛл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	30,3	50,0	55,8	64,6	74,2	83,7	90,4	98,6	136,9	150,0	165,1	180,9	237,0	274,3
0,75	31,8	52,5	58,6	67,8	77,9	87,9	94,9	103,5	143,7	157,5	173,4	189,9	248,8	288,0
1,0	33,9	56,4	63,2	73,4	84,4	95,5	103,2	129,7	156,3	171,6	211,4	232,1	271,3	314,5
1,5	37,3	63,0	70,9	82,7	95,4	125,5	135,0	146,8	200,0	218,5	241,3	263,7	308,9	391,7
2,5	43,3	73,8	83,3	97,4	112,6	147,9	159,3	173,4	237,4	259,6	285,4	312,3	400,6	466,2
