СКАБ 660Кнг(А)-FRLSл в

Производитель: НПП Спецкабель
Код товара: 1303
Доступность: На складе
СКАБ 660Кнг(А)-FRLS Nx2xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочая задача кабеля СКАБ 660Кнг(А)-FRLSл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Можно применять Кабель СКАБ 660Кнг(А)-FRLSл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

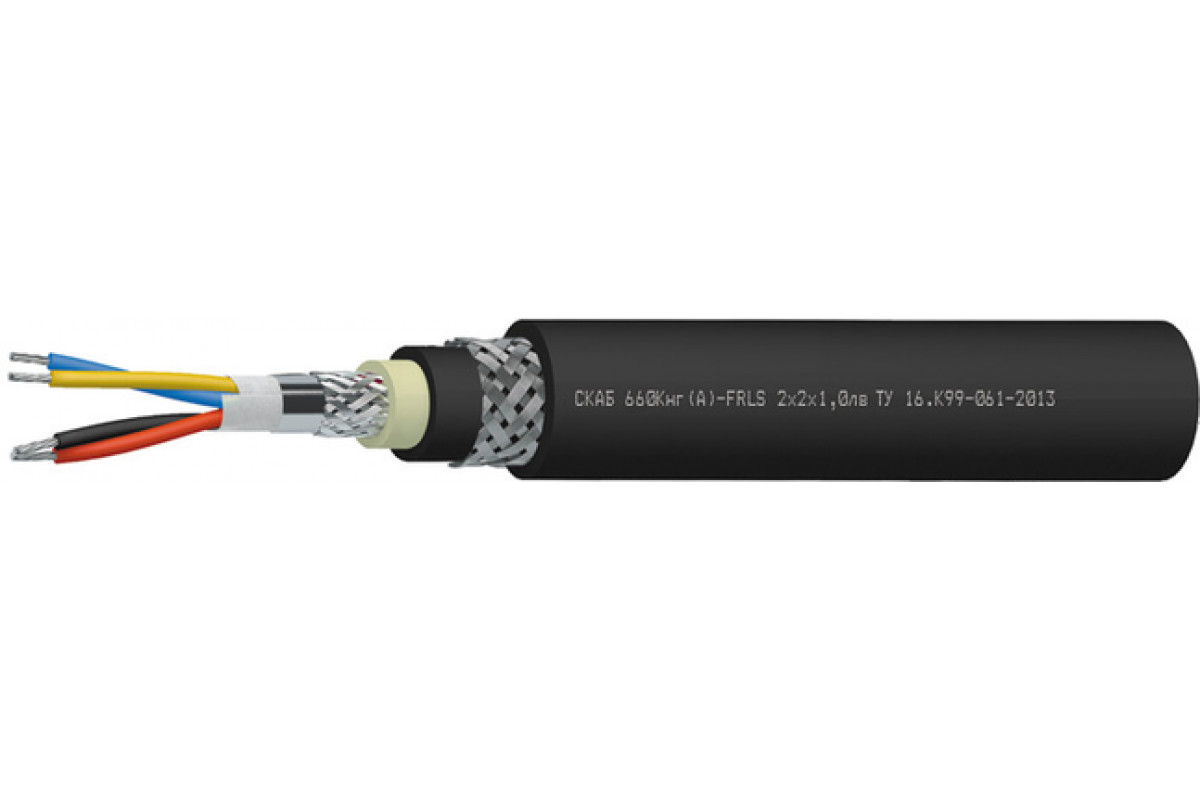

    Конструкция Кабель СКАБ 660Кнг(А)-FRLSл в:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный интервал Кабель СКАБ 660Кнг(А)-FRLSл в:

    кабелей СКАБ 660Кнг(А)-FRLS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    117,918,318,719,320,1
    225,226,126,82830,2
    325,526,427,228,530,8
    4272828,930,833,1
    528,730,331,333,135,8
    630,932,433,535,738,2
    730,932,433,535,738,2
    832,734,335,937,841,1
    1037,4394144,348
    1238,24042,945,349,2
    1439,74344,647,651,6
    1641,444,846,95054,4
    2046,749,251,154,859,6
    24515456,660,265,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1401,8421,9439,3471,7520
    2686,1730,8766,5832966,1
    3721,8773,4818,2902,41 056,3
    4800,3862,99171 047,41 228,2
    5885,7989,41 0551 202,71 422,1
    61 001,11 113,31 191,41 367,91 586
    71 026,71 145,41 229,81 418,51 653,9
    81 116,71 244,61 377,41 549,51 856,3
    101 377,81 508,41 666,82 0352 433,4
    121 467,31 609,11 936,72 180,42 629,8
    141 574,21 924,22 082,72 415,72 912,8
    161 683,42 065,52 286,62 663,83 217,1
    202 175,62 4452 664,13 106,53 785,8
    242 505,82 834,33 130,43 603,14 406,7

    Электрические параметры СКАБ 660Кнг(А)-FRLSл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    140,9

    214,8

    228,7

    301,9

    335,5

    369,1

    388,0

    443,4

    525,1

    560,0

    603,6

    649,6

    835,1

    946,3

    0,75

    147,9

    225,5

    240,1

    317,0

    352,3

    387,6

    407,4

    465,6

    551,4

    588,0

    633,8

    682,1

    876,9

    993,6

    1,0

    153,2

    235,5

    251,3

    331,9

    369,6

    437,1

    459,0

    489,7

    581,0

    620,4

    669,5

    804,9

    926,7

    1056,0

    1,5

    161,9

    301,3

    319,5

    356,7

    398,3

    471,5

    499,3

    533,3

    630,3

    674,4

    814,1

    884,5

    1009,7

    1207,9

    2,5

    179,9

    335,8

    357,1

    399,6

    482,8

    532,7

    560,9

    599,9

    806,6

    860,0

    926,9

    997,5

    1201,4

    1365,4


    ТУ 16.К99-061-2013
