СКАБ 660КГУнг(С)-FRHF-ХЛл в

Производитель: НПП Спецкабель
Код товара: 1302
Доступность: На складе
СКАБ 660КГУнг(С)-FRHF-ХЛ Nx2xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационное свойство кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Можно эксплуатировать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В химически агрессивных средах
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

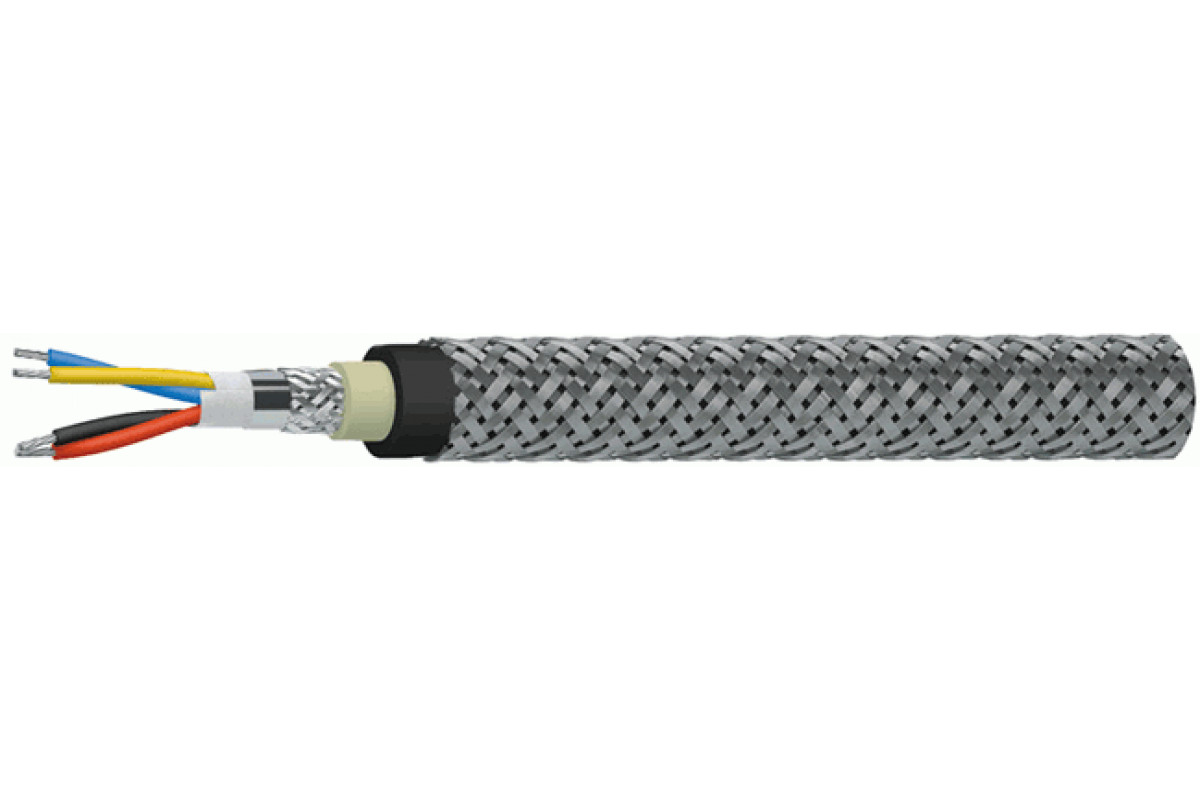

    Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: термопластичный полиуретан, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Срок гарантии Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:

    кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    114,314,715,115,716,5
    221,222,122,82426,2
    321,522,423,224,526,8
    4232424,926,829,1
    524,726,327,329,131,4
    626,928,429,531,333,8
    726,928,429,531,333,8
    828,730,331,533,436,7
    103334,636,639,943,2
    1233,835,638,540,944,4
    1435,338,640,242,846,8
    163740,442,145,249,6
    2041,944,446,35054,4
    2446,249,251,45560,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1246,3261,9275,7301,8341,3
    2432,5467,4494,8546,4653,8
    3465506,2542611,2737
    4526576,9621727,4881,9
    5592675,4729,6855,71 012,1
    6680774,8840,3959,31 145,4
    7705,6806,9878,71 0101 213,3
    8775,2884,3966,61 113,51 376,1
    10948,11 057,31 188,51 515,41 821,2
    121 026,51 1461 435,31 646,82 000,9
    141 114,11 421,11 559,21 809,32 251,1
    161 201,91 539,21 690,52 024,72 512,2
    201 582,11 816,82 009,32 396,62 952
    241 8522 134,72 342,32 760,73 475,6

    Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    54,3

    91,6

    104,1

    137,1

    157,8

    178,5

    193,0

    220,5

    267,8

    295,8

    327,3

    359,9

    455,1

    529,1

    0,75

    57,0

    96,2

    109,3

    144,0

    165,7

    187,4

    202,7

    231,5

    281,2

    310,6

    343,7

    377,9

    477,9

    555,6

    1,0

    59,7

    101,6

    115,8

    152,6

    175,9

    209,2

    225,9

    246,3

    299,5

    331,2

    366,9

    433,2

    510,6

    596,0

    1,5

    64,4

    126,5

    142,8

    166,9

    192,8

    229,5

    249,7

    272,5

    330,1

    365,7

    435,7

    478,5

    565,2

    680,2

    2,5

    72,1

    142,4

    161,4

    189,2

    231,4

    262,3

    284,2

    310,5

    407,4

    449,9

    498,0

    547,7

    669,8

    779,9


    ТУ 16.К99-061-2013
