Техническая характеристика кабеля СКАБ 1000ПсКнг(А)-HF
Допустимо задействовать Кабель СКАБ 1000ПсКнг(А)-HF:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
40 летМинимальный радиус изгиба, DH*
эксплуатация (однократно): 10?DHмонтаж: 10?DH
Диапазон температур, °С
эксплуатация: от –70 до +115монтаж: от –40 до +50
* DH — наружный размер кабеля

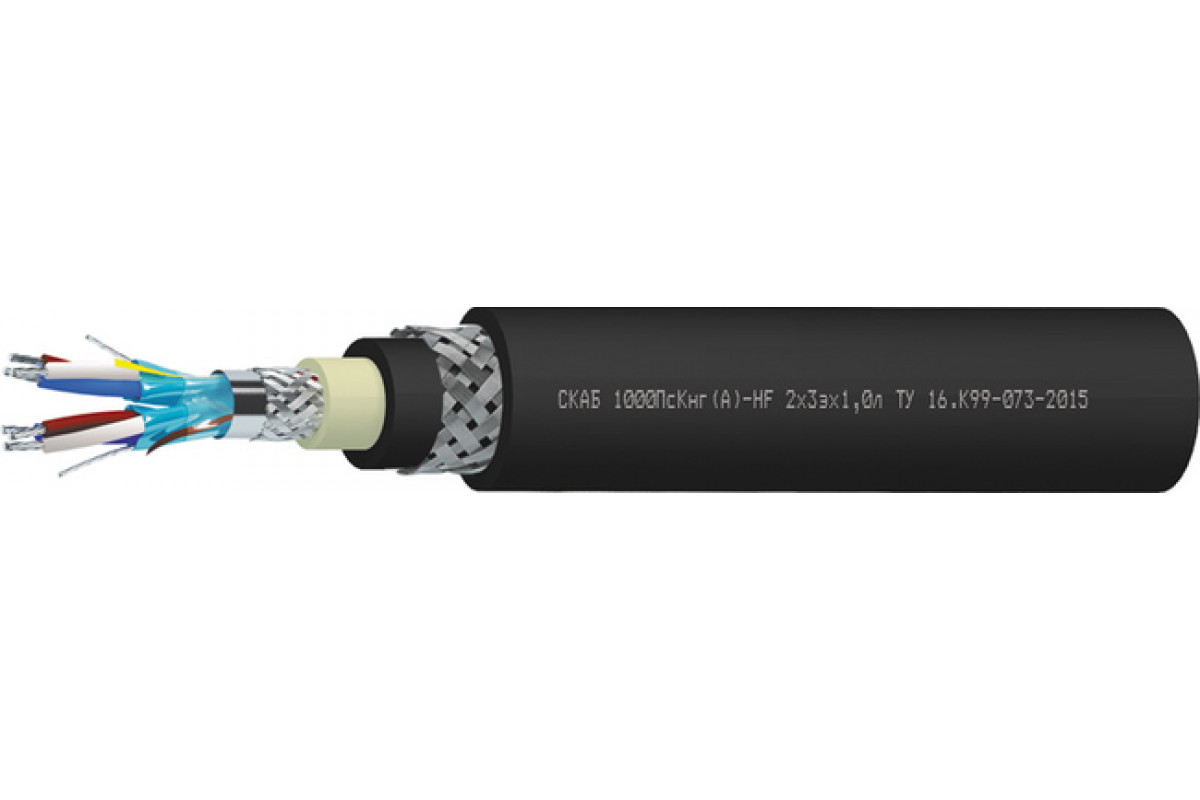

Конструкция Кабель СКАБ 1000ПсКнг(А)-HF:
Количество жил: 2-24
Сечение жил: 0,35-6,0 мм2
Жилы: многопроволочные медные луженые
Изоляция: сшитый полиэтилен
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке
Гарантийный срок сохранения функциональности Кабель СКАБ 1000ПсКнг(А)-HF:
кабелей СКАБ 1000ПсКнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 1000ПсКнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Число троек в кабелях, N | Cечение жил, S, мм2 | |||||||
| 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | 4 | 6 | |
| 2 | 20,8 | 21,8 | 22,5 | 23,3 | 24,7 | 28,2 | 30,2 | 36,5 |
| 3 | 21 | 22,1 | 22,8 | 23,5 | 24,9 | 28,6 | 31,6 | 38,3 |
| 4 | 22,3 | 23,4 | 24,1 | 25 | 28,1 | 30,6 | 34,2 | 41,7 |
| 5 | 23,9 | 25,1 | 25,9 | 28,4 | 30,2 | 32,9 | 37,3 | 45,8 |
| 6 | 26,8 | 28,1 | 28,9 | 30,2 | 32,1 | 36,3 | 40,5 | 49,4 |
| 7 | 27,3 | 28,7 | 29,6 | 30,8 | 32,9 | 37,1 | 40,5 | 49,4 |
| 8 | 28,4 | 29,8 | 30,7 | 32 | 34,9 | 38,5 | 43,1 | 53,3 |
| 10 | 32,9 | 34,5 | 35,5 | 37,4 | 40,1 | 44,1 | 50,1 | 63,3 |
| 12 | 33,8 | 35,5 | 36,6 | 38,3 | 41,1 | 46,8 | 51,8 | 65,1 |
| 14 | 35,2 | 37 | 38,1 | 40 | 42,8 | 48,7 | 54,2 | 69,2 |
| 16 | 36,8 | 38,6 | 39,8 | 41,6 | 44,9 | 52 | 57,5 | 72,9 |
| 20 | 40 | 42 | 43,3 | 46,9 | 50,4 | 57 | 63,9 | 80,2 |
| 24 | 45 | 47,3 | 48,7 | 51,1 | 56,5 | 63,2 | 71,6 | 86,9 |
Расчетная масса 1 км кабелей, кг
| Число троек в кабелях, N | Cечение жил, S, мм2 | |||||||
| 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | 4 | 6 | |
| 2 | 446 | 468,3 | 491,7 | 532,6 | 605,7 | 807,9 | 1 000,6 | 1 442,2 |
| 3 | 490,7 | 515,2 | 541 | 592,9 | 685,4 | 924,5 | 1 187,6 | 1 749,3 |
| 4 | 561,4 | 589,5 | 619 | 681 | 881,4 | 1 084,3 | 1 429,1 | 2 106,5 |
| 5 | 636,9 | 668,7 | 702,1 | 861,1 | 1 008,3 | 1 257,7 | 1 690,8 | 2 543,7 |
| 6 | 794,8 | 834,5 | 876,2 | 967,1 | 1 134,2 | 1 497 | 1 960,7 | 2 916,7 |
| 7 | 851,9 | 894,5 | 939,2 | 1 037,2 | 1 230 | 1 634,6 | 2 105,4 | 3 166,9 |
| 8 | 919 | 964,9 | 1 013,1 | 1 127,4 | 1 392,2 | 1 787,1 | 2 308,8 | 3 565,3 |
| 10 | 1 142,6 | 1 199,7 | 1 259,7 | 1 419,1 | 1 689,9 | 2 157,6 | 2 887,3 | 4 671,8 |
| 12 | 1 258,2 | 1 321,1 | 1 387,2 | 1 553,4 | 1 872,3 | 2 549,9 | 3 248,4 | 5 242,6 |
| 14 | 1 376,1 | 1 444,9 | 1 517,1 | 1 712,7 | 2 069,3 | 2 835,9 | 3 620,2 | 6 024,9 |
| 16 | 1 504,1 | 1 579,3 | 1 658,3 | 1 871,1 | 2 272,2 | 3 301 | 4 094,7 | 6 751,7 |
| 20 | 1 752,2 | 1 839,8 | 1 931,8 | 2 333,7 | 2 837,7 | 3 927,3 | 5 091,8 | 8 104,6 |
| 24 | 2 152 | 2 259,6 | 2 372,6 | 2 692,9 | 3 486,2 | 4 654,3 | 6 172,6 | 8 846 |
Электрические параметры СКАБ 1000ПсКнг(А)-HF
Ном. сеч. жил, S, мм2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
Эл. сопр. жилы постоянному току при 20 o C, не более, Ом/км | 58,7 | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 | 4,88 | 3,17 |
Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км | 5000 | |||||||
Эл. емкость пар, пересчитанная на 1 км, не более, нФ | 100 | 125 | ||||||
Рабочее переменное (постоянное) напряжение, не более, В | 1000 (1500) | |||||||
Техсправка по пожарной нагрузке
| Объем горючей массы полимерных элементов в кабеле, л?10–3/м | |||||||||||||
Ном. сеч. жил, мм2 | Число троек | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 187,7 | 201,5 | 226,6 | 254,2 | 328,2 | 346,2 | 370,5 | 466,7 | 503,3 | 544,4 | 587,4 | 674,9 | 849,8 |
| 0,5 | 197,1 | 211,6 | 237,9 | 266,9 | 344,6 | 363,5 | 389,0 | 490,0 | 528,5 | 571,6 | 616,8 | 708,6 | 892,3 |
| 0,75 | 207,0 | 222,2 | 249,8 | 280,2 | 361,8 | 381,7 | 408,4 | 514,5 | 554,9 | 600,2 | 647,6 | 744,0 | 936,9 |
| 1,0 | 218,1 | 234,8 | 264,7 | 347,6 | 384,0 | 405,6 | 434,6 | 551,5 | 591,9 | 641,1 | 692,6 | 881,2 | 1003,5 |
| 1,5 | 236,8 | 255,9 | 339,0 | 380,0 | 420,9 | 445,5 | 509,7 | 607,5 | 653,5 | 709,2 | 767,6 | 976,5 | 1128,0 |
| 2,5 | 314,5 | 337,7 | 380,8 | 428,6 | 512,0 | 541,7 | 581,6 | 691,6 | 829,7 | 899,0 | 980,7 | 1133,0 | 1351,6 |
| 4,0 | 400,7 | 449,4 | 515,7 | 605,6 | 699,6 | 728,9 | 797,3 | 989,4 | 1085,6 | 1183,2 | 1324,4 | 1542,6 | 1883,2 |
| 6,0 | 528,9 | 596,1 | 704,3 | 830,2 | 928,7 | 969,2 | 1083,7 | 1352,0 | 1463,8 | 1704,6 | 1854,6 | 2150,7 | 2445,6 |
ТУ 16.К99-073-2015
