КУНРС ЭУнг(А)-FRHF

Name: КУНРС ЭУнг(А)-FRHF
Brand: НПП Спецкабель
Price: 87.77 RUB
Availability: InStock

Производитель: НПП Спецкабель

Код товара: 284

Доступность: На складе

Описание

Кабели КУНРС ЭУнг(А)-FRHF могут быть изготовлены с другими размерами, предусмотренными ТУ

Целевое использование кабеля КУНРС ЭУнг(А)-FRHF

Для групповой стационарной прокладки

Для современных систем противопожарной защиты

Для систем энергоснабжения на объектах повышенной пожарной опасности

Допустимо задействовать Кабель КУНРС ЭУнг(А)-FRHF:

Внутри и вне помещений

В химически агрессивных средах

Во взрывоопасных зонах по ГОСТ 60079

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +120
монтаж: от –40 до +50
* D_H — наружный размер кабеля

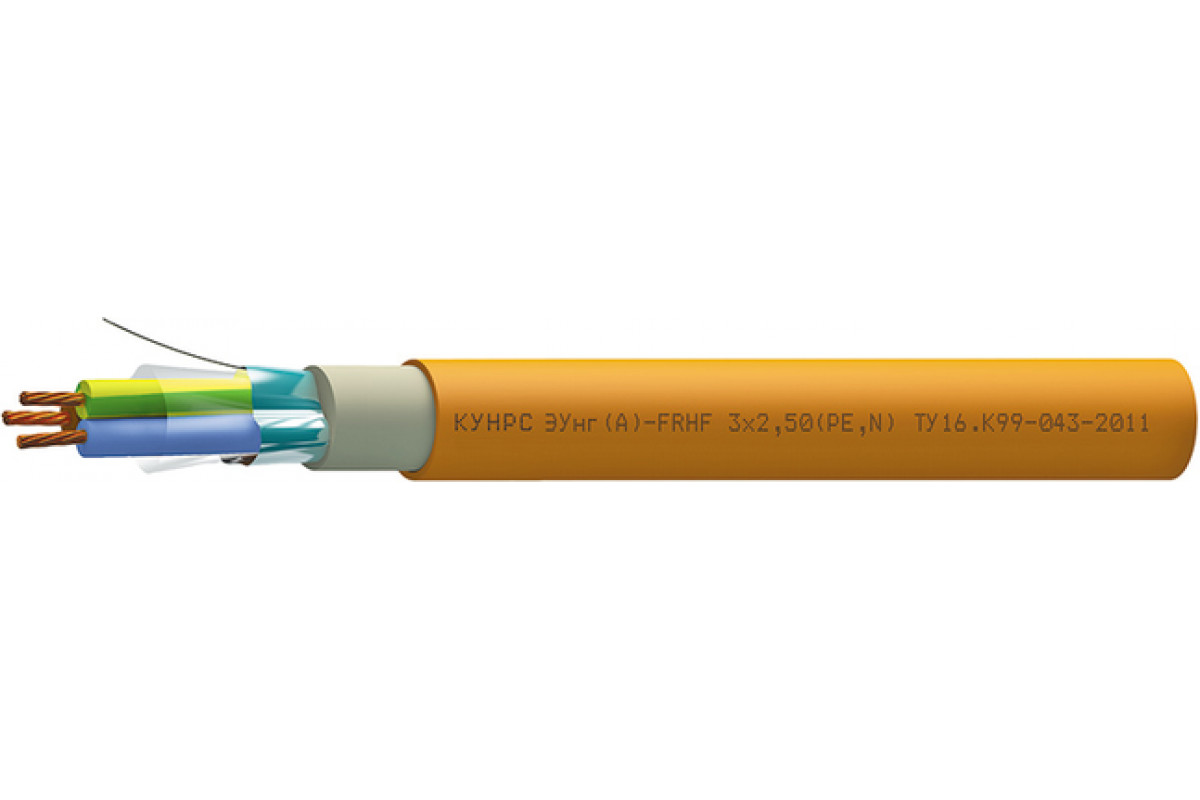

Конструкция Кабель КУНРС ЭУнг(А)-FRHF:

Количество жил: 2–40
Сечение жил: 0,75–16 мм2
Жилы: многопроволочные медные (класс 2)
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Заполнение: безгалогенный мелонаполненный материал
Оболочка: безгалогенный термопластичный полиуретан, оранжевого цвета

Гарантийный срок сохранения свойств Кабель КУНРС ЭУнг(А)-FRHF:

кабелей КУНРС ЭУнг(А)-FRHF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КУНРС Унг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А).

Огнестойкость 180 минут.

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,75	1	1,5	2,5	4	6	10	16
2	11	11,4	12	12,8	14,3	15,5	17,7	20,8
3	11,5	11,8	12,5	13,4	15	16,3	19	21,9
4	12,2	12,6	13,4	14,4	16,2	17,6	20,7	24,3
5	13,1	13,5	14,4	15,5	17,5	19,5	22,5	26,5
6	13,9	14,5	15,4	16,6	19,3	21,1	24,8	28,7
7	13,9	14,5	15,4	16,6	19,3	21,1	24,8	28,7
8	14,8	15,4	16,4	17,8	20,6	22,6	26,6	31
10	16,8	17,6	19,2	20,8	24,2	26,6	31	36,7
12	17,3	18,4	19,7	21,4	24,9	27,4	31,9	37,9
14	18,4	19,2	20,5	22,4	26,1	28,7	33,6	39,8
19	20,2	21,1	22,6	25,1	28,8	31,8	37,7	44,3
24	23,1	24,5	26,3	28,9	33,3	37,3	43,9	52,3
27	23,9	25	26,8	29,4	34,4	38,1	45,2	53,4
30	24,7	25,8	27,7	30,4	35,6	39,4	46,9	55,4
37	26,4	27,6	29,7	32,7	38,3	42,5	50,6	60,3
40	27,2	28,6	30,7	34,2	39,6	44	52,4	62,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,75	1	1,5	2,5	4	6	10	16
2	161,3	174	196,9	232,9	296,5	364,7	496,6	694,3
3	185,3	202	232,5	281,1	367	461,5	665,3	914,9
4	214,1	235,1	273,8	335,6	445,1	566,9	826,1	1 174,7
5	244,2	269,6	316,5	391,9	525,2	695,2	990	1 414,9
6	274,8	304,6	359,8	448,7	626,3	805,4	1 181	1 656,4
7	292,1	325,6	387,7	488,3	686,4	890,5	1 315,4	1 858,6
8	322,7	360,6	431	545,1	768,7	1 000,7	1 482,3	2 100
10	388,2	435,2	542,9	686,5	966,2	1 257,5	1 826,7	2 635
12	429,6	503,6	607	774,9	1 098,2	1 441,1	2 111,8	3 060,2
14	495,2	558,5	677	870	1 239	1 634,5	2 408,8	3 500,8
19	609,8	692,9	848,9	1 130,6	1 586	2 112,6	3 184,7	4 593,8
24	743,7	873,7	1 071,2	1 394,1	1 965,3	2 666,7	3 971,6	5 799,3
27	828,1	944,6	1 163,7	1 522,5	2 194	2 936,3	4 440,2	6 427,9
30	893,2	1 021,4	1 262,6	1 658,3	2 396,1	3 216,2	4 875,1	7 132,1
37	1 044,4	1 199,6	1 492,4	1 973,8	2 866,4	3 867,9	5 887,9	8 639
40	1 111,5	1 278,5	1 593,7	2 148,4	3 071,8	4 151,6	6 327,7	9 292,1

Электрические параметры

Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км	Электрическое сопротивление изоляции жил, не менее, МОм x км
Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км	при 20 °C	при 90 °C
0,75	24,5	300	5
1	18,1	300	5
1,5	12,1	300	5
2,5	7,41	300	5
4	4,61	300	2,5
6	3,08	300	2,5
10	1,83	300	1
16	1,15	300	1

Число жил в кабелях, N	Сечение токопроводящих жил, мм²	Токовая нагрузка, А, не более, при
		Т_тпж=90 °С		Т_тпж=70 °С		Т_тпж=35 °С; Т_окр.ср.=25 °С
		на воздухе Т_окр.ср.= 25 °С	в земле Т_окр.ср.= 15 °С	на воздухе Т_окр.ср.= 20 °С	в земле Т_окр.ср.= 15 °С	Т_тпж=35 °С; Т_окр.ср.=25 °С
2	0,75	16	20	14	18	5
	1,0	19	24	16	21	6
	1,5	25	31	21	27	8
	2,5	34	40	28	36	10
	4	45	52	37	47	13
	6	56	64	47	59	17
	10	78	86	65	79	22
	16	104	112	87	102	29
3	0,75	14	18	12	16	4
	1,0	17	22	14	19	5
	1,5	22	28	18	25	6
	2,5	31	37	25	33	9
	4	41	48	33	43	11
	6	51	59	42	54	14
	10	71	79	58	73	19
	16	95	104	78	94	25
4	0,75	13	16	11	14	4
	1,0	15	20	13	17	4
	1,5	20	26	17	23	6
	2,5	28	34	23	30	8
	4	38	44	30	39	10
	6	47	54	38	50	13
	10	66	73	53	67	17
	16	88	96	71	87	22
5	0,75	12	14	10	13	3
	1,0	13	18	12	15	4
	1,5	18	24	16	21	5
	2,5	26	31	21	27	7
	4	35	40	28	36	9
	6	43	50	36	46	11
	10	61	67	49	62	15
	16	81	89	67	80	20
Т_тпж— температура токопроводящей жилы Т_окр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации).

Техсправка по пожарной нагрузке

Число токопроводящих жил, N	Сечение токопроводящих жил, S, мм²	Объем горючей массы полимерных элементов в кабеле, лx10^-3/м
2	0,75	61,36
	1,0	66,02
	1,5	73,22
	2,5	92,96
	4	110,60
	6	128,33
	10	192,78
	16	239,03
3	0,75	65,70
	1,0	72,98
	1,5	78,05
	2,5	102,74
	4	116,82
	6	150,34
	10	201,54
	16	259,36
4	0,75	77,12
	1,0	82,77
	1,5	91,37
	2,5	115,61
	4	145,66
	6	166,55
	10	232,25
	16	282,39
5	0,75	87,54
	1,0	94,06
	1,5	103,98
	2,5	132,13
	4	166,15
	6	190,11
	10	266,36
	16	340,03
