Коаксиальный кабель: как не ошибиться при выборе для ТВ и видеонаблюдения

Коаксиальный кабель: как не ошибиться при выборе для ТВ и видеонаблюдения

Несмотря на повсеместное распространение оптики и Ethernet, коаксиальный кабель остаётся рабочей лошадкой в системах телевидения и видеонаблюдения. Он прост, дёшев, устойчив к помехам — но только если подобран правильно. Один неверный параметр — и вы получите рассыпающийся DVB-T2-сигнал или «снег» вместо картинки с камеры.

Разбираемся, какие характеристики действительно важны, чем отличаются типы кабелей и какие модели стоит брать в 2024 году.

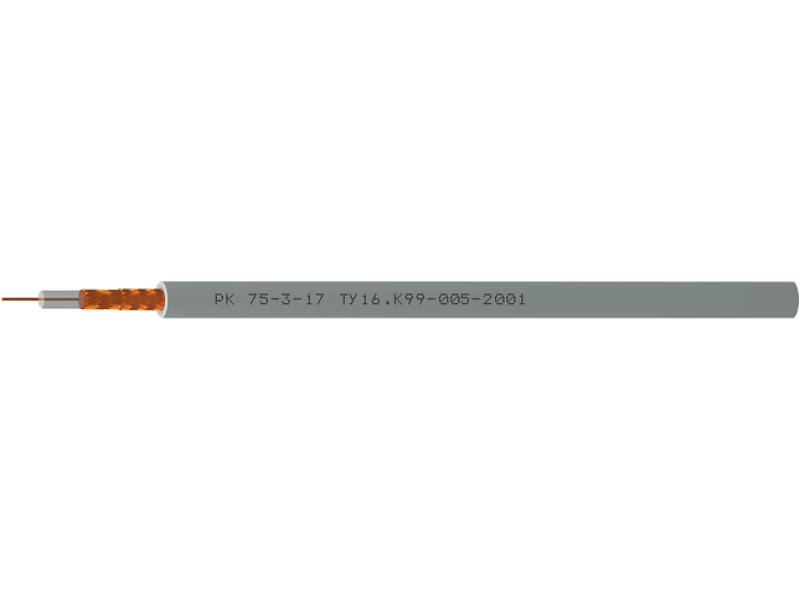

Конструкция и принцип работы

Коаксиал состоит из четырёх слоёв:

РК 75-7-323ф-Снг(A)-HF РК 75-3-17 РК 75-4,8-32ф РК 75-3,7-33ф РК 75-3,7-34ф РК 75-3,7-33фКГ РК 75-3,7-34фКГ РК 75-3,7-33фК РК 75-3,7-34фК РК 75-3,7-35ф РК 75-3,7-36ф РК 75-3,7-36фКГ РК 75-3,7-35фКГ РК 75-3,7-35фК РК 75-3,7-36фК РК 75-3,7-332ф РК 75-3,7-311ф РК 75-3,7-332фКГ РК 75-3,7-311фКГ РК 75-3,7-332фК РК 75-3,7-311фК РК 75-4,8-31ф РК 75-4,8-31фКГ РК 75-4,8-32фКГ РК 75-4,8-31фК РК 75-4,8-32фК РК 75-4,8-33ф РК 75-4,8-34ф РК 75-4,8-33фКГ РК 75-4,8-34фКГ РК 75-7-316ф-С РК 75-7-319ф-С РК 75-7-317ф-С РК 75-7-321ф-С РК 75-3,7-330фнг(A)-HF РК 75-3,7-331фнг(A)-HF РК 75-3,7-333фнг(A)-HF РК 75-4,8-330фнг(A)-HF РК 75-4,8-331фнг(A)-HF РК 75-7-320ф-Снг(A)-HF РК 75-4,8-33фК РК 75-4,8-34фК РК 75-7-319фКГ-С РК 75-7-319фК-С РК 75-7-316фКГ-С РК 75-7-316фК-С РК 75-7-321фКГ-С РК 75-7-317фКГ-С РК 75-7-321фК-С РК 75-7-317фК-С РК 75-3,7-330фКГнг(A)-HF РК 75-3,7-330фКнг(A)-HF РК 75-3,7-331фКГнг(A)-HF РК 75-3,7-331фКнг(A)-HF РК 75-3,7-333фКГнг(A)-HF РК 75-3,7-333фКнг(A)-HF РК 75-4,8-330фКГнг(A)-HF РК 75-4,8-330фКнг(A)-HF РК 75-4,8-331фКГнг(A)-HF РК 75-4,8-331фКнг(A)-HF

  1. Центральная жила — по ней идёт сигнал.
  2. Диэлектрик — изолирует жилу от экрана (сплошной, вспененный или воздушный).
  3. Экран — оплётка, фольга или их комбинация. Защищает от внешних наводок и служит обратным проводником.
  4. Внешняя оболочка — ПВХ (внутри помещений) или полиэтилен с УФ-стабилизацией (для улицы).

Ключевой параметр — волновое сопротивление. В быту встречаются два стандарта: 50 Ом и 75 Ом. Они несовместимы между собой.

50 Ом vs 75 Ом: где что использовать

75 Ом — стандарт для всего, что связано с видео:

  • эфирное и кабельное ТВ (DVB-T2, DVB-C),
  • спутниковые системы,
  • аналоговые и HD-видеокамеры (AHD, TVI, CVI).

50 Ом — для радиочастотных цепей:

  • антенны Wi-Fi и КВ/УКВ-связи,
  • базовые станции,
  • измерительное оборудование.

Попытка использовать кабель 50 Ом для ТВ приведёт к рассогласованию, отражению сигнала и потере приёма. Это не «можно, но не очень» — это нельзя.

Выбор кабеля для телевидения

Для цифрового ТВ (включая DVB-T2) подходит только 75 Ом с хорошим экранированием.

На что обращать внимание:

  • Материал жилы:
    • Медь — лучше проводимость на высоких частотах, меньше потери.
    • Омеднённая сталь (CCS) — дешевле, но хуже на частотах выше 500 МГц.
  • Экранирование:
    Минимум — фольга + оплётка. Плотность оплётки от 85%.
  • Затухание:
    Хороший RG-6 теряет не более 19–20 дБ на 100 м на частоте 860 МГц.
  • Длина трассы:
    При длине свыше 30 м для DVB-T2 рекомендуется использовать кабель с медной жилой или усилитель сигнала.

Особенности для видеонаблюдения

Аналоговые камеры (CVBS) работают даже с бюджетным РК 75-2-12. Но HD-форматы (AHD/TVI/CVI) требовательны к качеству кабеля.

Рекомендации:

  • Используйте кабель с затуханием ≤20 дБ/100 м.
  • Для улицы — только влагостойкая оболочка (полиэтилен).
  • Если камера питается по кабелю — берите комбинированный (например, КВКП: коаксиал + 2×0.75 мм для питания).

Обзор популярных моделей (75 Ом)

Модель Жила Экран Затухание (860 МГц) Примечание
Cavel SAT 703 B Cu 1.02 мм Фольга + 95% 18.5 дБ/100 м Эталон для спутникового ТВ и HD
FinMark FM-703B CCS 1.0 мм Фольга + 85% 19.2 дБ/100 м Бюджетный аналог Cavel
РК 75-4-12 (ГОСТ) Cu 0.75 мм Оплётка ~65% ~22 дБ/100 м Доступен везде, но слабый экран
RG-6U (Belden/Commscope) CCS Фольга + 90% 19.5 дБ/100 м Промышленный стандарт
Tracer RG-6U CU Cu 1.0 мм Фольга + 92% 18.8 дБ/100 м Медь по разумной цене
KVK-П CCS Фольга + оплётка ~20 дБ/100 м Коаксиал + питание — для камер
Cavel SAT 50 Cu 0.81 мм Фольга + 80% 20.1 дБ/100 м Тонкий, гибкий — для скрытой прокладки

Частые вопросы

Можно ли использовать РК 75 для видеонаблюдения?
Да. Для HD-камер — только с двойным экраном и затуханием ≤20 дБ/100 м.

Какой кабель нужен для DVB-T2?
Любой качественный 75 Ом: RG-6, РК 75-4-12 или Cavel SAT 703.

Почему пропадает сигнал?
Основные причины: плохой F-разъём, повреждённый экран, неправильное сопротивление или чрезмерная длина без учёта затухания.

Как определить сопротивление по маркировке?
В «РК 75-4-12» — первое число (75) и есть сопротивление в омах. У RG-кабелей — по стандарту: RG-6 = 75 Ом, RG-58 = 50 Ом.

Вывод

Коаксиальный кабель — простая, но точная технология. Здесь не работает принцип «главное, чтобы проводил». Качество передачи зависит от десятка параметров, и пренебрежение даже одним из них может свести на нет всю систему.

Выбирайте по задаче, а не по цене. Хороший кабель — это не расходник, а фундамент стабильной работы.

P.S. Если у вас есть опыт с другими моделями (например, Hyperline, CTR, или китайскими аналогами) — делитесь в комментариях. Особенно интересны замеры затухания и долгосрочная надёжность на улице.
