Кабель СКАБ-СЭо 660КГУ-АХЛ Z

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-СЭо 660КГУ-АХЛ

Прикладная задача кабеля СКАБ-СЭо 660КГУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно задействовать Кабель СКАБ-СЭо 660КГУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Разрешается применять Кабель СКАБ-СЭо 660КГУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

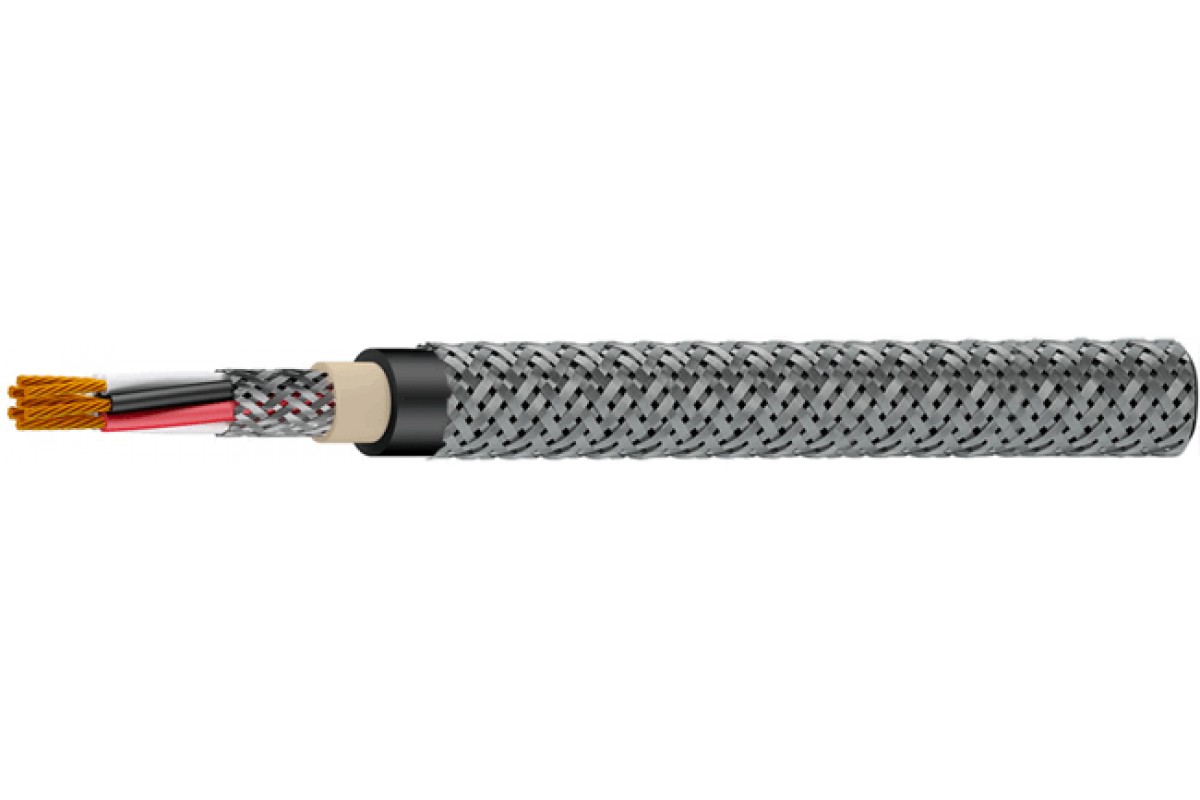

Конструкция Кабель СКАБ-СЭо 660КГУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Общий экран: оплетка из медных луженых проволок
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок безотказной работы Кабель СКАБ-СЭо 660КГУ-АХЛ Z:

кабелей СКАБ-СЭо 660КГУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭо 660КГУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
1	7,7	8	8,3	8,4	8,8	9,4	10,3	11
2	9,1	9,7	10,3	10,5	11,3	12,5	14,3	15,7
3	9,3	10	10,6	10,8	11,7	13	14,9	16,4
4	9,7	10,4	11,1	11,4	12,3	13,8	15,9	17,6
5	10,1	10,9	11,7	12	13,1	14,7	17,1	19,4
6	10,5	11,4	12,3	12,6	13,8	15,6	18,3	21
7	10,5	11,4	12,3	12,6	13,8	15,6	18,3	21
8	10,9	11,9	12,9	13,2	14,5	16,5	19,9	22,4
10	11,9	13,1	14,3	14,7	16,3	19,1	22,9	26,1
12	12,1	13,4	14,6	15	16,7	19,6	23,5	26,8
14	12,5	13,8	15,1	15,6	17,3	20,4	24,9	28
19	13,3	14,8	16,3	16,8	19,2	22,4	27,3	30,8
24	14,7	16,5	18,3	19,3	21,9	25,9	31,3	35,9
27	14,9	16,8	19	19,6	22,3	26,4	31,9	36,9
30	15,3	17,2	19,5	20,2	22,9	27,2	32,9	38,1
37	16,1	18,2	20,9	21,6	24,8	29	35,7	40,9
44	17,5	20,3	22,9	23,9	27,3	32,1	40	45,8
48	17,7	20,8	23,2	24,4	27,7	32,6	40,6	46,5
52	18,1	21,2	23,9	25	28,3	33,4	41,6	47,7
61	19,3	22,2	25,3	26,2	29,8	35,6	44	50,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
1	92,1	100,5	109	113,8	126,8	152,2	187	221,9
2	125,7	143,2	161,4	170,5	196,5	243,3	312,1	381,7
3	134,8	157,7	178,7	190,6	225	285	373,1	465,6
4	147,6	173,8	199,7	216,3	254,7	331,9	440,4	559,4
5	161,1	192	224,1	241,9	289,6	381,3	512,4	674,6
6	174,3	210,4	245,8	267,6	322,7	429,9	584,6	783,7
7	179,7	218,9	257,4	281,9	342,4	461,8	633,6	854,1
8	192,4	237,3	280,4	307,9	375,7	511	724,3	952,9
10	222,8	276,9	330,6	365,5	449,2	634,9	889,5	1 194,9
12	236,8	300	359,5	399,9	496	708,9	999,6	1 350,4
14	255,3	324,5	392,4	439,6	547,1	789	1 149,2	1 518,1
19	297,7	386,8	473,4	534,3	692,5	994,4	1 446,2	1 931,3
24	351,8	462	570,2	664,6	851,8	1 250,1	1 778,3	2 420,8
27	372,2	493,3	628,8	714	919,2	1 356,6	1 939,5	2 683,3
30	395,2	527,1	673,7	768,8	990,8	1 469,4	2 108,1	2 922,9
37	448,6	605,7	789,2	903,6	1 190,8	1 732	2 536,9	3 483,4
44	513	718,3	912	1 066,3	1 382,5	2 023,5	3 009,3	4 110,1
48	538,6	768,5	964,6	1 141,4	1 470,1	2 161,3	3 219,7	4 408,1
52	568,1	811,1	1 040,4	1 211,5	1 562,4	2 306,9	3 438,7	4 719,5
61	650,2	908,3	1 182,9	1 366,9	1 772	2 665,8	3 936,8	5 422,5

Электрические параметры СКАБ-СЭо 660КГУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
