Кабель СКАБ-СЭо 660БсПснг(А)-HF-ХЛ Z

Производитель: НПП «Спецкабель»
Код товара: 2287
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660БсПснг(А)-HF-ХЛ

Функциональное назначение кабеля СКАБ-СЭо 660БсПснг(А)-HF-ХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается использовать Кабель СКАБ-СЭо 660БсПснг(А)-HF-ХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Защищены от грызунов

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

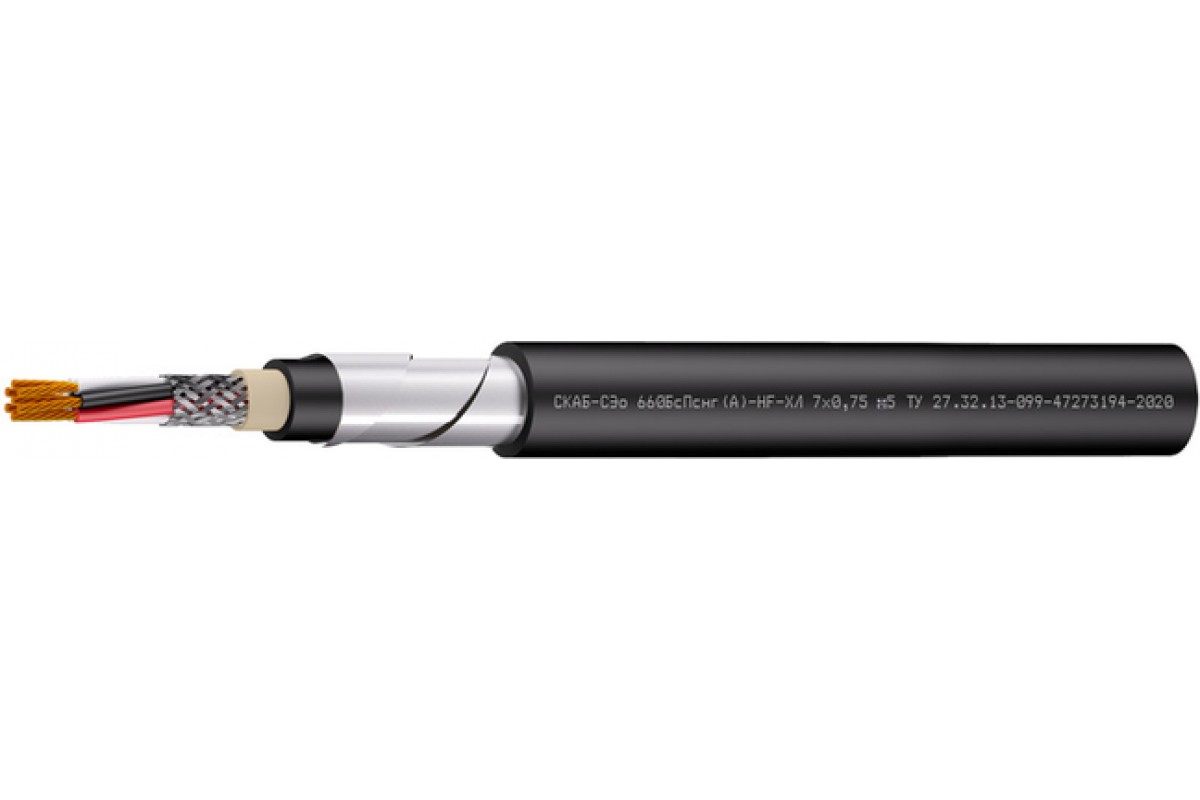

    Конструкция Кабель СКАБ-СЭо 660БсПснг(А)-HF-ХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: сшитый полиэтилен
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Общий экран: оплетка из медных луженых проволок
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: в виде наложенных спирально стальных лент

    Защитный шланг: аналогично оболочке

    Гарантийный срок надежности Кабель СКАБ-СЭо 660БсПснг(А)-HF-ХЛ Z:

    кабелей СКАБ-СЭо 660БсПснг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭо 660БсПснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    17,57,89,39,49,810,411,312
    210,711,311,912,112,914,115,917,3
    31111,612,312,513,414,716,618,5
    411,512,21313,214,215,617,819,9
    512,112,913,71415,116,719,521,6
    612,713,614,514,81617,821,123,2
    712,713,614,514,81617,821,123,2
    813,314,315,315,616,919,322,525,4
    1014,715,917,117,519,522,126,329,1
    121516,217,518,32022,72729,9
    1415,516,818,61920,82428,231,3
    1916,718,620,120,622,826,430,935

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    175,182,3161,2166,5183,7211,2250289,3
    2199,9220,7242,3252,8284,1339,1416,6494,7
    3213,4237,2264,1277,1316,4385,5481,3600,4
    4232,3261,3293,8309,5356,4439,7558,8705,2
    5253,8288,1323,4344,5399499,4657,7824,8
    6275,3314,9355,9379,2441,6559,2753,8935,9
    7281,1323,3367,2393,2460,75908001 002,8
    8302,5350399,5428,1503,4668,2884,71 159
    10350,8408,7469,1505,8618812,71 112,41 401,8
    12370,4433,6502,3561,8669,9890,81 225,31 559,3
    14394,9466,1561,4608,6729,91 000,71 352,71 734,1
    19455,2563,1658,7722,1886,71 239,31 663,22 210,5

    Электрические параметры СКАБ-СЭо 660БсПснг(А)-HF-ХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
