Кабель СКАБ-СЭо 660Бнг(А)-HF-АХЛ Z

Производитель: НПП «Спецкабель»
Код товара: 2270
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660Бнг(А)-HF-АХЛ

Эксплуатационная роль кабеля СКАБ-СЭо 660Бнг(А)-HF-АХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается задействовать Кабель СКАБ-СЭо 660Бнг(А)-HF-АХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Разрешено задействовать Кабель СКАБ-СЭо 660Бнг(А)-HF-АХЛ Z:

    Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 15?DH
    монтаж: 15?DH

    Диапазон температур, °С

    эксплуатация: от –75 до +115
    монтаж: от –60 до +50
    * DH — наружный размер кабеля

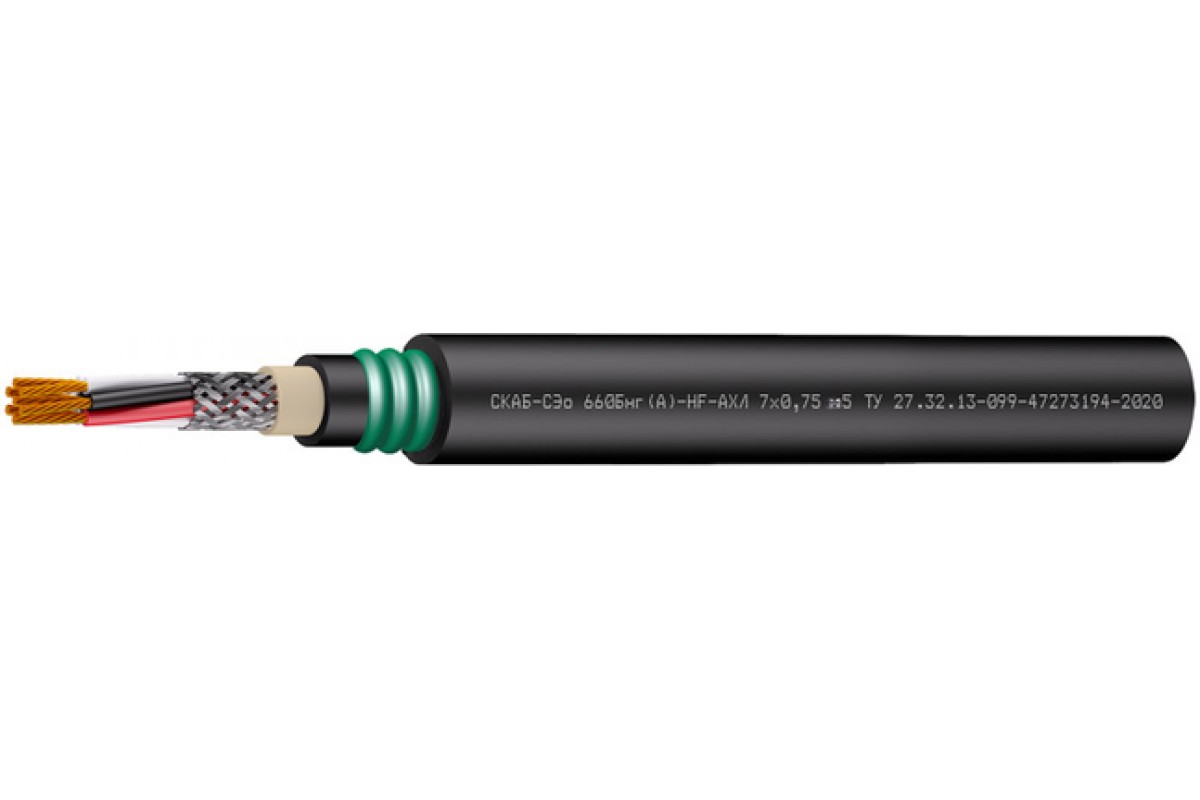

    Конструкция Кабель СКАБ-СЭо 660Бнг(А)-HF-АХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Общий экран: оплетка из медных луженых проволок
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной тепломорозостойкости, черного или синего цвета
    Броня: наложенная продольно стальная лента с полимерным покрытием
    Защитный шланг: аналогично оболочке

    Гарантийный срок технической исправности Кабель СКАБ-СЭо 660Бнг(А)-HF-АХЛ Z:

    кабелей СКАБ-СЭо 660Бнг(А)-HF-ЭХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭо 660Бнг(А)-HF-АХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    19,710,210,510,61111,612,713,4
    212,113,113,713,914,715,918,519,9
    312,513,514,214,415,316,519,320,8
    413,114,31515,316,217,720,722,6
    513,815,115,916,217,319,322,5
    614,51616,917,218,820,6
    714,51616,917,218,820,6
    815,216,918,318,619,922,1
    1016,919,320,520,922,7
    1217,319,72121,423,7
    1418,320,52222,5
    1919,722,4

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1141,2154,8162,8167,1179,1201,3248281,1
    2188,7223,5239,8248,4276,7330,4431505,7
    3202,5241,6262,4274309,1375,4498,6597
    4230,4265,7293,9309,9355,9439,6583,1724,9
    5249,3294,3332,7351,2396,6514,9689,3
    6267,8329,6363,2384,9466,7579,6
    7275,3341377,9402,4489,7615,1
    8298,1366,9437,4464,9538,2697,6
    10349,8451,9511,3546653,9
    12371,2488,3564,3604,5735,3
    14424,5525616,9664,7
    19492,5636,4

    Электрические параметры СКАБ-СЭо 660Бнг(А)-HF-АХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
