Кабель СКАБ-СЭф 660КГПснг(А)-HF-ХЛ Z

Производитель: НПП «Спецкабель»
Код товара: 2280
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭф 660КГПснг(А)-HF-ХЛ

Функциональная роль кабеля СКАБ-СЭф 660КГПснг(А)-HF-ХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Допустимо задействовать Кабель СКАБ-СЭф 660КГПснг(А)-HF-ХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС)

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

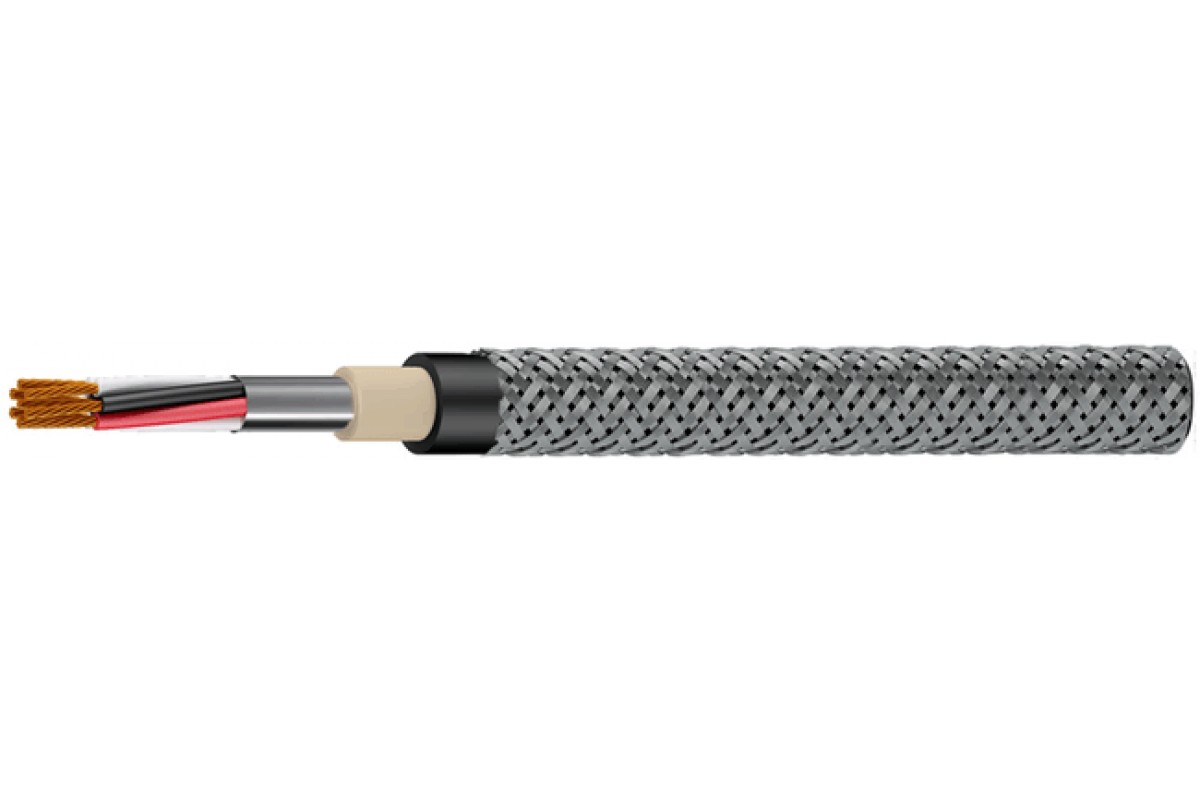

    Конструкция Кабель СКАБ-СЭф 660КГПснг(А)-HF-ХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: сшитый полиэтилен
    Скрутка: пучковая
    Общий экран: из ламинированной алюминиевой фольги
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок

    Гарантийный срок функционирования Кабель СКАБ-СЭф 660КГПснг(А)-HF-ХЛ Z:

    кабелей СКАБ-СЭф 660КГПснг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭф 660КГПснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    188,38,68,79,19,710,611,3
    21010,611,211,412,213,415,216,6
    310,310,911,611,812,71415,917,4
    410,811,512,312,513,514,917,119,2
    511,412,21313,314,41618,420,7
    61212,913,814,115,317,120,222,3
    71212,913,814,115,317,120,222,3
    812,613,614,614,916,218,221,623,9
    101415,216,416,818,421,22527,8
    1214,315,516,817,219,321,825,728,6
    1414,816,117,517,920,122,726,930
    191617,519,419,921,925,129,633,1
    241820,22222,625,228,834,238,8
    2718,320,522,42325,729,435,339,6
    3019,221,123,123,726,530,336,541
    3720,422,524,825,528,332,539,244,1
    4422,42527,428,231,436,643,849,6
    4822,725,327,828,631,937,244,550,4
    5223,225,928,529,332,738,145,952,7
    6124,627,33030,934,940,348,655,8

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1100,2108,1116,4120,7133,2155,3187,2220,3
    2141,6157,9173,9182,9207,1252,2314,6381,2
    3152,9171,4194,5204,7235,1293,9373,3462,4
    4167,7190,3216,2230,1268,4341440,9573
    5183,9211,1240258,5304,1390,7510,3668,1
    6200,2232,2265,4286,6338,7441,2601,3765,2
    7206240,6276,7300,6357,8472,1647,5832,1
    8222,4261,5302,3329,3393522,4720928,8
    10259,2306,7357,2390,4470,5651,9884,81 146,1
    12275,9329,1386,9425,8536,7724,69911 295
    14296,3356,6422465,9590,28031 106,21 455,6
    19346,5423,7524,9583,9719,21 011,41 389,21 850,8
    24410,8527630,8704,4885,71 236,71 709,22 325,2
    27434,2558,1671,8754,1952,91 340,71 896,32 542,4
    30479,1594,7719808,91 025,61 450,32 059,92 771,8
    37542,6679,9839,6949,41 193,91 709,52 437,33 301,8
    44620,1794,7968,71 099,51 387,42 033,42 853,23 902,3
    48649834,91 021,91 162,61 474,22 168,23 052,64 187,4
    52681,7879,71 080,81 232,41 566,32 309,43 283,74 669,9
    61768,8982,51 211,31 388,21 8072 631,53 755,45 346,5

    Электрические параметры СКАБ-СЭф 660КГПснг(А)-HF-ХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
