Кабель СКАБ-СЭф 660КГнг(А)-HF-АХЛ Z

Производитель: НПП «Спецкабель»
Код товара: 2264
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭф 660КГнг(А)-HF-АХЛ

Назначение кабеля СКАБ-СЭф 660КГнг(А)-HF-АХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Допустимо использовать Кабель СКАБ-СЭф 660КГнг(А)-HF-АХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Разрешается использовать Кабель СКАБ-СЭф 660КГнг(А)-HF-АХЛ Z:

    Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС) Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –75 до +115
    монтаж: от –60 до +50
    * DH — наружный размер кабеля

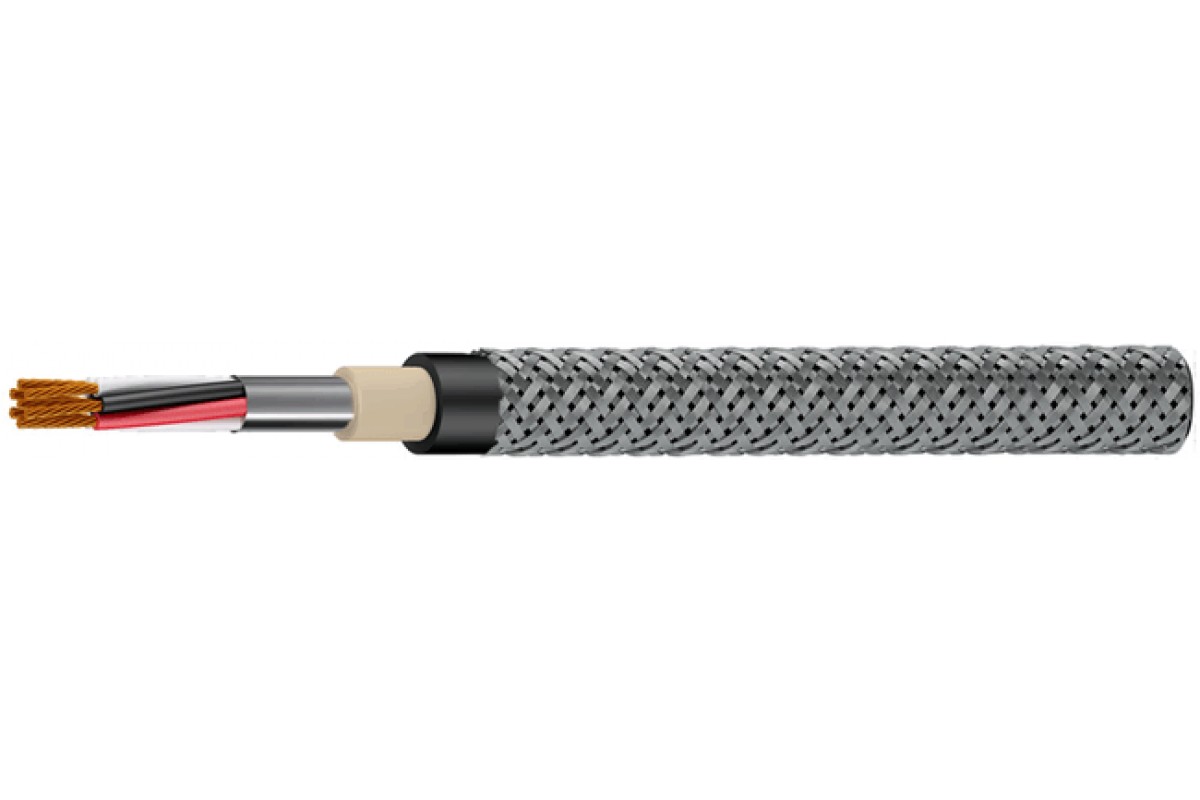

    Конструкция Кабель СКАБ-СЭф 660КГнг(А)-HF-АХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Общий экран: из ламинированной алюминиевой фольги
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной тепломорозостойкости, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Срок гарантии Кабель СКАБ-СЭф 660КГнг(А)-HF-АХЛ Z:

    кабелей СКАБ-СЭф 660КГнг(А)-HF-АХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭф 660КГнг(А)-HF-АХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    18,48,99,29,39,710,311,412,1
    210,811,812,412,613,414,616,818,2
    311,212,212,913,11415,217,619,5
    411,81313,71414,916,419,421,1
    512,513,814,614,91617,62122,9
    613,214,715,615,917,119,322,624,9
    713,214,715,615,917,119,322,624,9
    813,915,616,616,918,220,624,426,7
    1015,617,619,219,621,223,628,231
    12161819,720,121,824,42931,9
    1416,619,220,52122,725,630,433,5
    191820,922,422,925,128,133,637,5
    2420,823,825,826,428,832,439,443,6
    2721,224,426,326,929,43340,244,5
    3021,825,227,127,830,334,241,646,3
    3723,226,92929,732,537,14549,9
    4425,829,832,23336,641,450,456,9
    4826,230,232,733,537,24251,257,8
    5226,83133,534,838,143,253,559,4
    6128,232,735,836,740,345,956,763

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1111,9125,1133,7138,3151,1175213,2247,7
    2163,6190,4206,9216,1242288,6365,5434,8
    3177,9208,1230,7242,7276,1335,2434,2548,2
    4197,3234,3260,1276,9315,8392,7534,2654,8
    5216,5260,3291311,1358,2450,5619,3765,4
    6236,9288,6324346,2401,4530,3703,6889,4
    7244,4300,1338,6363,6424,4565,8757,4965,1
    8264,7327,6371,8399,6467,4626,8855,71 076,5
    10310,5387,5461,9497,6584,37561 038,91 313,3
    12332,7417,2501,2542,4641,6851,81 162,31 483,3
    14358,9475,6545,9594,7704,8946,91 297,41 666,5
    19421,3565,9655,7718,6876,31 173,71 630,42 156,3
    24525,5679,6805,1883,91 064,61 437,82 049,22 662,2
    27555,7735859946,11 145,41 556,42 226,92 908,9
    30589,4785918,91 016,51 232,11 686,22 417,63 193,3
    37668,6898,91 059,81 1761 437,62 024,82 885,93 800,2
    44781,21 036,71 226,51 365,21 7122 363,23 378,64 662,9
    48818,71 090,81 295,41 444,71 815,82 518,23 609,94 987,9
    52860,51 152,41 369,91 569,11 926,22 6854 044,75 331,4
    619561 290,31 578,21 766,82 179,13 081,74 608,26 102,4

    Электрические параметры СКАБ-СЭф 660КГнг(А)-HF-АХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
