Кабель СКАБ-СЭф 660БсУ-АХЛ Z

Name: СКАБ-СЭф 660БсУ-АХЛ Z
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 2310

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-СЭф 660БсУ-АХЛ

Операционное применение кабеля СКАБ-СЭф 660БсУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается эксплуатировать Кабель СКАБ-СЭф 660БсУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Разрешено эксплуатировать Кабель СКАБ-СЭф 660БсУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

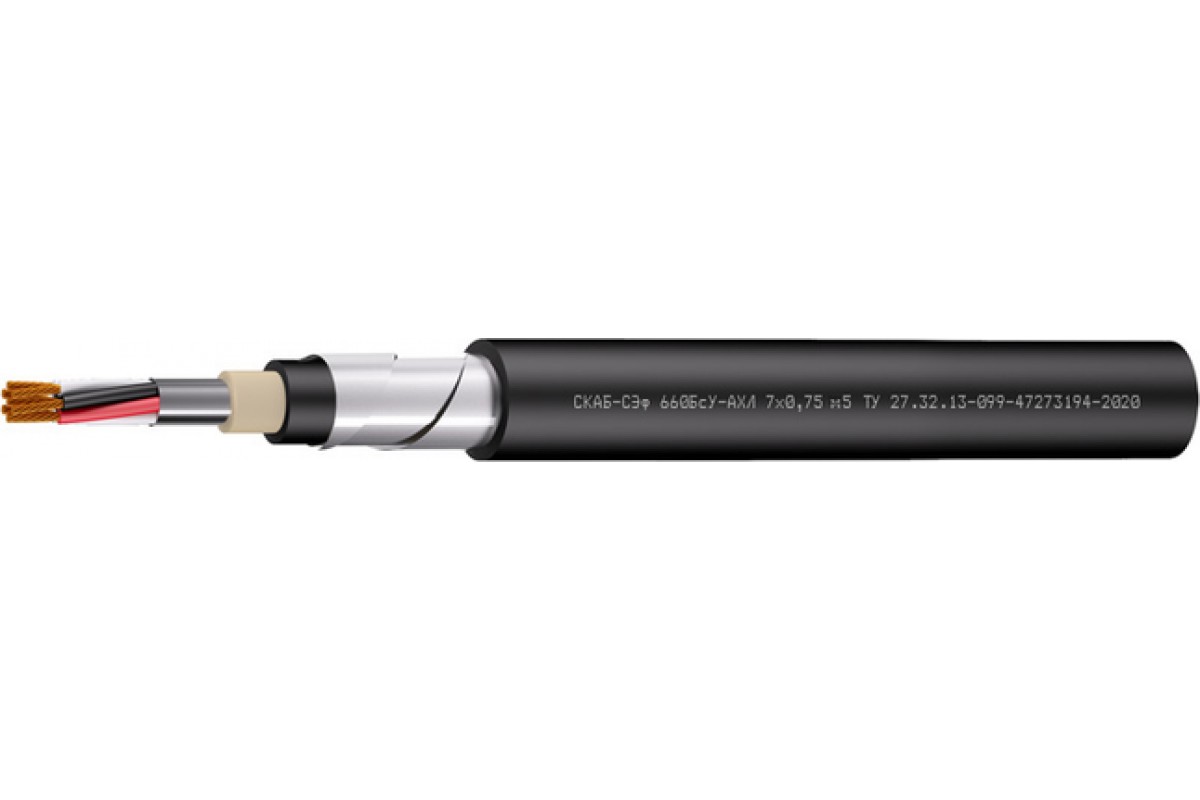

Конструкция Кабель СКАБ-СЭф 660БсУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: в виде наложенных спирально стальных лент

Защитный шланг: аналогично оболочке

Гарантийный интервал Кабель СКАБ-СЭф 660БсУ-АХЛ Z:

кабелей СКАБ-СЭф 660БсУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭф 660БсУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	6,6	6,9	7,2	7,3	7,7	9,5	10,4	11,1
2	9,2	9,8	10,4	10,6	11,4	12,6	14,4	15,8
3	9,4	10,1	10,7	10,9	11,8	13,1	15	16,5
4	9,8	10,5	11,2	11,5	12,4	13,9	16	17,7
5	10,2	11	11,8	12,1	13,2	14,8	17,2	19,5
6	10,6	11,5	12,4	12,7	13,9	15,7	18,8	20,9
7	10,6	11,5	12,4	12,7	13,9	15,7	18,8	20,9
8	11	12	13	13,3	14,6	16,6	20	22,3
10	12	13,2	14,4	14,8	16,4	19,2	22,8	26
12	12,2	13,5	14,7	15,1	16,8	19,7	23,8	26,7
14	12,6	13,9	15,2	15,7	17,4	20,5	24,8	27,9
19	13,4	14,9	16,4	16,9	19,3	22,3	27,2	30,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	61,1	68,3	75,5	79,5	90,3	183,8	222,8	261,3
2	155,5	176,4	197,1	207,3	237,5	290,9	368,8	445,8
3	165,8	192,2	216	229	266,9	334,9	432,3	533,3
4	180,9	210,5	239,8	257,9	301,2	386,1	505,6	632,9
5	196	231,2	266	286,8	340,2	439,8	583,7	755,2
6	211,1	252	292,2	315,7	376,9	493,5	679	860,9
7	216,5	260,5	303,8	330	396,6	525,4	728	931,4
8	231,6	281,3	330	359	433,4	579,1	807,2	1 037,2
10	266,7	327,5	387,3	424	516,4	713,8	975,7	1 285,2
12	282,4	351,9	417,8	460	565,5	790,1	1 110,6	1 444,4
14	302,9	378,8	453,3	503,2	619,5	873,9	1 234,7	1 616,7
19	349,4	446	540,6	604,1	772,1	1 078,6	1 542,2	2 042,2

Электрические параметры СКАБ-СЭф 660БсУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
