Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z

Name: СКАБ-СЭ 660нг(А)-HF-ХЛ Z
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 2288

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки — СКАБ-СЭ 660нг(А)-HF-ХЛ

Задача кабеля СКАБ-СЭ 660нг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно использовать Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС)

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +85
монтаж: от –40 до +50
* D_H — наружный размер кабеля

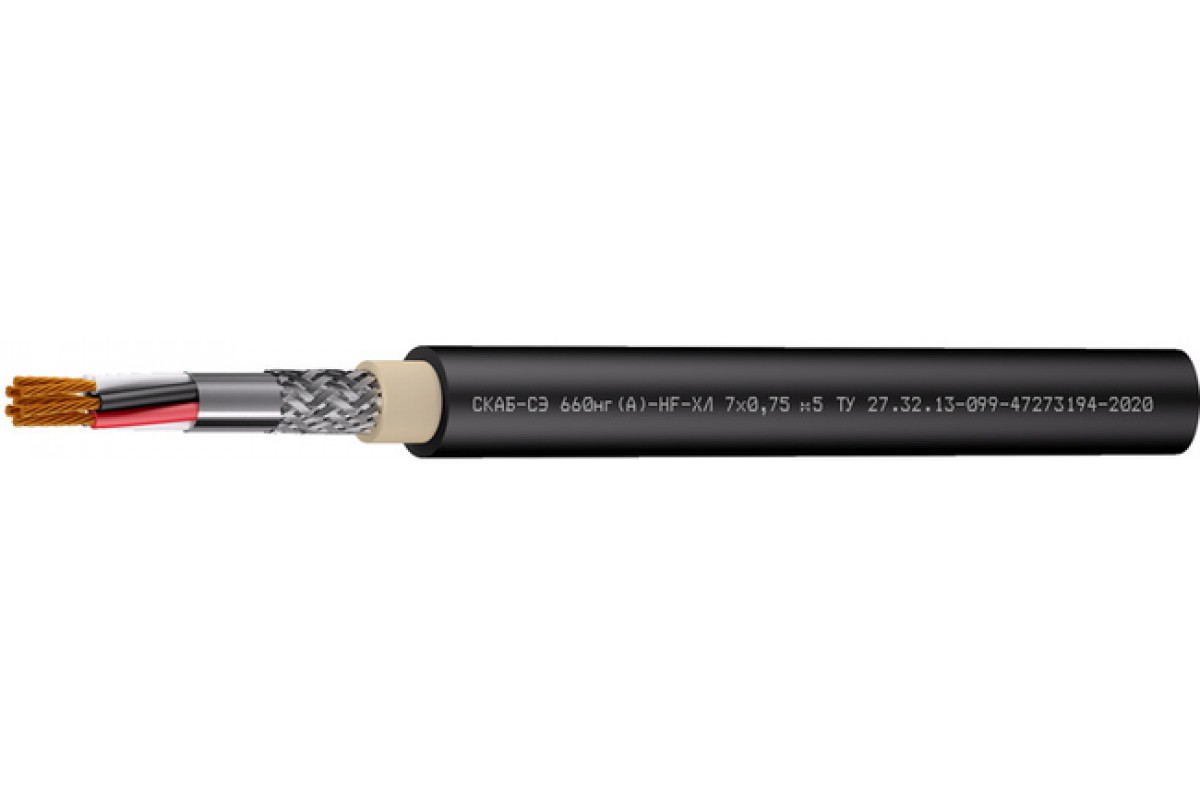

Конструкция Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный период использования Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z:

кабелей СКАБ-СЭ 660нг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	7,1	7,4	7,7	7,8	8,2	8,8	9,7	10,4
2	9,1	9,7	10,3	10,5	11,3	12,5	14,3	15,7
3	9,4	10	10,7	10,9	11,8	13,1	15	16,5
4	9,9	10,6	11,4	11,6	12,6	14	16,2	18,3
5	10,5	11,3	12,1	12,4	13,5	15,1	17,9	20
6	11,1	12	12,9	13,2	14,4	16,2	19,5	21,6
7	11,1	12	12,9	13,2	14,4	16,2	19,5	21,6
8	11,7	12,7	13,7	14	15,3	17,7	20,9	23,6
10	13,1	14,3	15,5	15,9	17,9	20,5	24,5	27,3
12	13,4	14,6	15,9	16,3	18,4	21,1	25,2	28,1
14	13,9	15,2	16,6	17	19,4	22	26,4	29,5
19	15,1	16,6	18,5	19	21,2	24,6	29,1	32,6
24	17,1	19,5	21,3	21,9	24,7	28,3	34,1	38,6
27	17,8	19,8	21,7	22,5	25,2	28,9	34,8	39,4
30	18,3	20,4	22,6	23,4	26	29,8	36,3	40,8
37	19,7	21,8	24,3	25	27,8	32	39	44,1
44	21,7	24,5	26,9	27,7	30,9	36,4	43,8	49,4
48	22	24,8	27,3	28,1	31,4	37	44,5	50,2
52	22,9	25,4	28	28,8	32,2	37,9	45,7	51,6
61	24,1	26,8	29,5	30,4	34,4	40,1	48,4	54,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	70,2	77,7	87,3	91,7	102,9	124,2	154,2	186,2
2	108,6	123,6	138,8	147,3	170,1	212,6	272,5	336,4
3	119,9	138,6	158,2	169,7	199,4	256	334,3	421,6
4	134,4	157,8	182,3	196,5	233	303,7	403,5	533,3
5	150,4	178,5	206,1	224,6	268,3	354,3	491,5	639,2
6	166,5	199,1	231,5	252,7	303,4	405,1	573,8	738,2
7	173,7	209,6	245,3	269,3	325,5	439,8	625,4	811,7
8	189,6	230,3	270,6	297,3	360,5	507,7	699,3	940,7
10	224,4	274,4	324,2	357,8	454,3	626,9	885,3	1 151,8
12	243,4	300	357,4	396,8	506,5	705,9	1 000,7	1 312,4
14	265	329,7	395,4	440	571,9	789,7	1 124,5	1 483,5
19	318,6	402,8	503,9	564,9	711,1	1 029,6	1 429,5	1 904,5
24	383,9	516,4	622,8	699,6	903	1 267,1	1 800,9	2 438,5
27	427,4	552,8	670,5	773,6	977,9	1 381,4	1 968,4	2 674,2
30	457	594	740,8	846	1 057,8	1 501,3	2 180	2 921,3
37	535,5	690	874,2	989,6	1 243,7	1 782,1	2 593,4	3 517,1
44	618,3	831,8	1 015,3	1 152,2	1 452,4	2 159,5	3 065,4	4 135,9
48	652,1	879	1 077,2	1 225	1 549,1	2 309,4	3 285,5	4 445,9
52	718,2	931,3	1 144,3	1 303,5	1 651,5	2 465,6	3 515,9	4 767,1
61	804	1 050,2	1 293,9	1 480,2	1 915,6	2 820,3	4 033,8	5 489,8

Электрические параметры СКАБ-СЭ 660нг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
