Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки — СКАБ-СЭ 660нг(А)-HF-ХЛ

Техническое назначение кабеля СКАБ-СЭ 660нг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается эксплуатировать Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС)

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +85
монтаж: от –40 до +50
* D_H — наружный размер кабеля

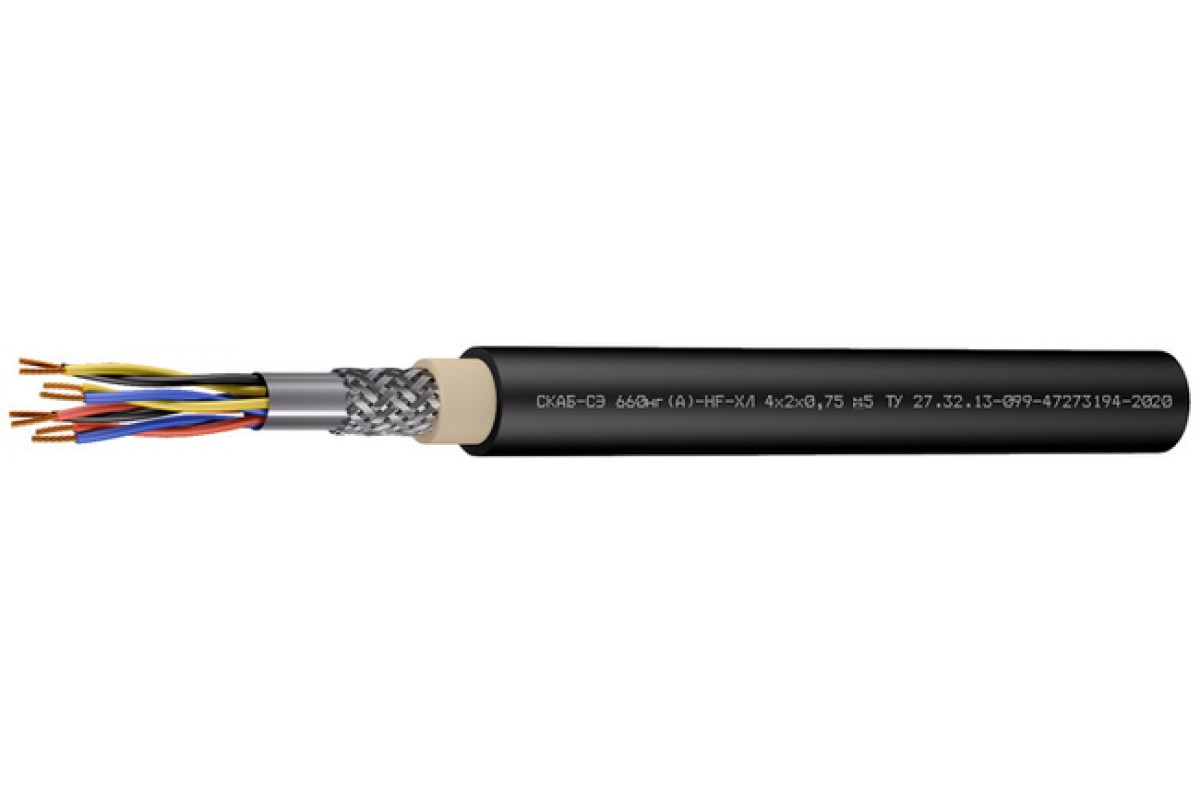

Конструкция Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Период гарантии Кабель СКАБ-СЭ 660нг(А)-HF-ХЛ Z:

кабелей СКАБ-СЭ 660нг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5
1	9	9,8	10,3	10,6	11,2	12,6
2	11,3	12,6	13,4	13,9	14,9	17,1
3	11,8	13,1	14	14,5	15,6	18,4
4	12,6	14,1	15,1	15,7	16,9	20,1
5	13,5	15,2	16,3	16,9	18,7	21,9
6	14,5	16,3	18	18,7	20,4	24,1
7	14,5	16,3	18	18,7	20,4	24,1
8	15,4	17,9	19,4	20,2	21,9	25,8
10	18	20,7	22,5	23,6	25,7	30
12	18,4	21,2	23,4	24,3	26,5	30,9
14	19,5	22,2	24,4	25,4	27,7	32,5
16	20,4	23,7	25,7	26,7	29,2	34,6
20	22,2	25,9	28,1	29,3	32,1	38,5
24	24,8	28,6	31,1	32,4	36,2	42,7
27	25,3	29,1	31,7	33,5	37	43,8
30	26,1	30,1	32,8	34,6	38,3	45,4
37	27,9	32,3	35,9	37,5	41,1	48,9
40	28,9	33,8	37,2	38,8	42,6	50,7
44	31,1	36,8	40,1	41,9	46,3	54,9

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5
1	106,7	124,8	138,4	148,3	168	213,3
2	154,5	186	210,7	228,8	265,4	347,4
3	175,9	214,1	246,3	270,1	319,2	447,5
4	201,6	249,1	289,3	320,2	381,8	548,6
5	229,1	285,9	333,9	370,3	464,6	646,4
6	257,7	322,5	397,4	441,9	540,8	774,2
7	271,9	343,2	424,5	474,5	584,5	843
8	299,3	398,9	479,4	536,5	652,4	941,3
10	377,4	490,2	598,1	679,8	826,9	1 151,8
12	412,5	539,6	675,1	757,5	928	1 305
14	463,7	597,2	746,6	841,7	1 036,6	1 469,7
16	506,6	686,2	823,4	929,7	1 149,7	1 671,2
20	592,7	807,1	973,3	1 105,3	1 374,8	2 048,7
24	716,4	936,7	1 133,6	1 289,6	1 678,9	2 405
27	767,9	1 007,6	1 225,4	1 432,6	1 825,1	2 650,1
30	824,5	1 086,8	1 325,8	1 551,1	1 981,4	2 887,9
37	955,8	1 269,7	1 626,7	1 862,9	2 341,4	3 438,6
40	1 015,4	1 384,6	1 733	1 986,5	2 502,2	3 680,8
44	1 110,6	1 551,7	1 897,3	2 176,4	2 767,1	4 038,6

Электрические параметры СКАБ-СЭ 660нг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом	25	25	25	25	40	60	—	—
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
