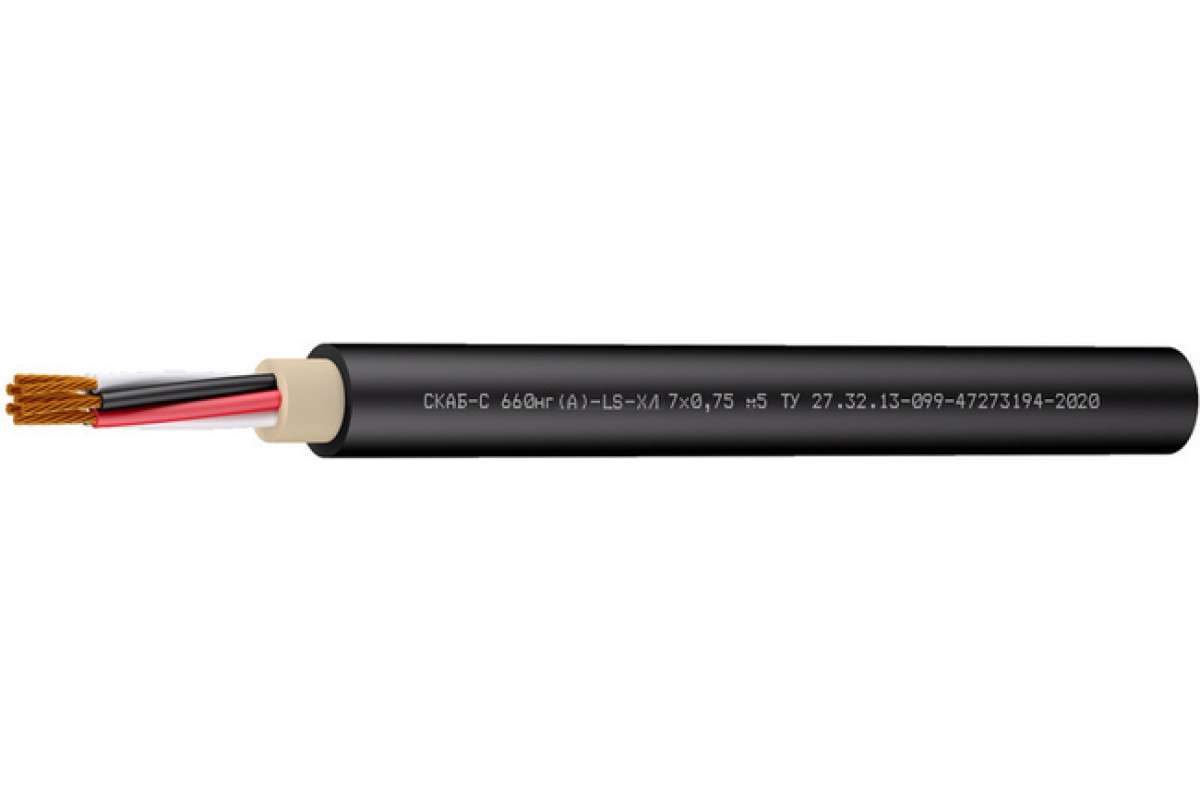

Кабель СКАБ-С 660нг(А)-LS-ХЛ Z

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки — СКАБ-С 660нг(А)-LS-ХЛ

Рабочее применение кабеля СКАБ-С 660нг(А)-LS-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ-С 660нг(А)-LS-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +60
монтаж: от –40 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ-С 660нг(А)-LS-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, повышенной морозостойкости
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, повышенной морозостойкости, черного или синего цвета

Гарантийный срок эксплуатационной пригодности Кабель СКАБ-С 660нг(А)-LS-ХЛ Z:

кабелей СКАБ-С 660нг(А)-LS-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-С 660нг(А)-LS-ХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
1	6,4	6,7	7	7,1	7,5	8,1	9	9,7
2	8,4	9	9,6	9,8	10,6	11,8	13,6	15
3	8,7	9,3	10	10,2	11,1	12,4	14,3	15,8
4	9,2	9,9	10,7	10,9	11,9	13,3	15,5	17,2
5	9,8	10,6	11,4	11,7	12,8	14,4	16,8	19,1
6	10,4	11,3	12,2	12,5	13,7	15,5	18,6	20,7
7	10,4	11,3	12,2	12,5	13,7	15,5	18,6	20,7
8	11	12	13	13,3	14,6	16,6	20	22,3
10	12,4	13,6	14,8	15,2	16,8	19,6	23,4	26,2
12	12,7	13,9	15,2	15,6	17,7	20,2	24,1	27
14	13,2	14,5	15,9	16,3	18,5	21,1	25,3	28,4
19	14,4	15,9	17,8	18,3	20,3	23,5	28	31,5
24	16,4	18,6	20,4	21	23,6	27,2	32,6	37,2
27	16,7	18,9	20,8	21,4	24,1	27,8	33,7	38
30	17,2	19,5	21,5	22,1	24,9	28,7	34,9	39,4
37	18,8	20,9	23,2	23,9	26,7	30,9	37,6	42,5
44	20,8	23,4	25,8	26,6	29,8	35	42,2	48
48	21,1	23,7	26,2	27	30,3	35,6	42,9	48,8
52	21,6	24,3	26,9	27,7	31,1	36,5	44,3	50,2
61	23	25,7	28,4	29,3	33,3	38,7	47	53,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
1	57,5	64,5	71,4	75,5	86	106	134,2	164,8
2	89,2	103,3	117,2	125,3	146,3	186,4	242,8	303,9
3	100,5	118	136,4	147,3	175,2	229,3	304,3	388,7
4	114,1	136,3	159,2	173	207,7	275,8	371,7	480,6
5	129	155,8	182	199,8	241,4	324,7	440,4	592,6
6	143,9	175,3	206	226,7	275,1	373,7	528,6	688,6
7	151,5	186,3	220,4	243,8	298	409,3	581,6	763,7
8	166,3	205,8	244,4	270,7	331,7	458,3	652,9	859,7
10	198,5	247,2	294,8	328	404	580,2	812,3	1 071,2
12	217,3	272,9	328,3	367,2	473,1	659,3	927,8	1 232,2
14	238,6	302,2	365,5	410,1	529,3	742,4	1 050	1 401,3
19	291,2	374,3	472,8	533,3	667,1	961	1 351,6	1 818,8
24	353,4	475,6	578,6	654,5	833,5	1 189,5	1 679	2 302,9
27	379,9	512,6	626,8	711,3	908,8	1 304,5	1 880,7	2 539,8
30	408,8	553,6	679	772	988,3	1 423,7	2 057,1	2 785,4
37	495,1	649,1	810,5	925	1 172,6	1 703,1	2 467,3	3 356,1
44	574,5	768	946,3	1 082	1 374,7	2 037,4	2 905,3	3 982,6
48	608,9	816,2	1 009,1	1 156,1	1 472,8	2 188,7	3 127,4	4 294,9
52	645,9	868,5	1 076	1 234,4	1 575,1	2 344,4	3 378,8	4 616,3
61	741,5	986,8	1 225,4	1 410,8	1 838,1	2 697,2	3 896,3	5 338,7

Электрические параметры СКАБ-С 660нг(А)-LS-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
