Кабель СКАБ-С 660КсУ-АХЛ Z

Name: СКАБ-С 660КсУ-АХЛ Z
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 2304

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-С 660КсУ-АХЛ

Целевая характеристика кабеля СКАБ-С 660КсУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено эксплуатировать Кабель СКАБ-С 660КсУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В грунтах категории I — III

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Разрешается применять Кабель СКАБ-С 660КсУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

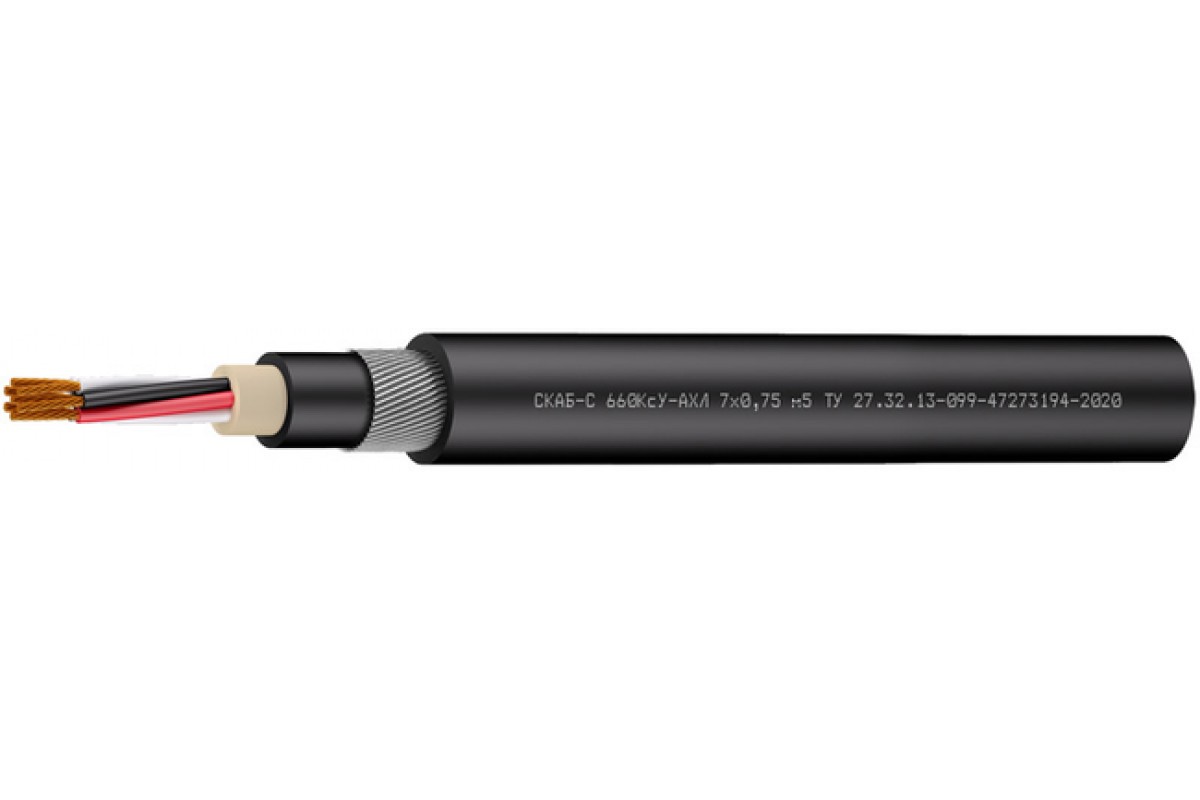

Конструкция Кабель СКАБ-С 660КсУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: в виде спирального повива из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Период гарантийного обслуживания Кабель СКАБ-С 660КсУ-АХЛ Z:

кабелей СКАБ-С 660КсУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-С 660КсУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	11	11,3	11,6	11,7	12,1	12,7	13,6	14,3
2	12,4	13	13,6	13,8	14,6	15,8	17,6	19,4
3	12,6	13,3	13,9	14,1	15	16,3	18,6	20,1
4	13	13,7	14,4	14,7	15,6	17,1	19,6	21,3
5	13,4	14,2	15	15,3	16,4	18,4	20,8	22,7
6	13,8	14,7	15,6	15,9	17,1	19,3	22	24,9
7	13,8	14,7	15,6	15,9	17,1	19,3	22	24,9
8	14,2	15,2	16,2	16,5	17,8	20,2	24	26,3
10	15,2	16,4	17,6	18,4	20	22,4	26,8	29,8
12	15,4	16,7	18,3	18,7	20,4	23,7	27,4	30,5
14	15,8	17,1	18,8	19,3	21	24,5	28,4
19	16,6	18,5	20	20,5	22,5	26,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	244,6	253,1	270,7	275,2	296,8	328,8	389,3	432,5
2	302,3	328,6	363,6	372,6	415,8	488,9	591,8	705,1
3	311,4	351,6	380,6	401,4	451,8	538,8	677,8	797,9
4	333	376,4	410,4	435,6	491,4	603,2	763,8	918,3
5	354,7	403,1	450,9	469,8	543,6	686,3	862,7	1 042,4
6	376,4	429,7	482,4	513,1	594	753,3	961,5	1 227,9
7	381,8	438,3	494,1	527,4	613,7	785,2	1 010,5	1 298,3
8	403,4	464,9	525,6	561,7	655,1	852,2	1 159,9	1 425,1
10	450,4	530,9	610,3	670,5	781,5	1 002,9	1 370,5	1 719,8
12	473,9	562,5	655,8	704,9	837,6	1 135,1	1 490	1 884,8
14	500,9	595,9	706,6	763	906,4	1 233,6	1 635,9
19	551,5	691,9	805,7	875,7	1 060,5	1 466,5

Электрические параметры СКАБ-С 660КсУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
