Кабель СКАБ-С 660БсПснг(А)-HF-ХЛ Z

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-С 660БсПснг(А)-HF-ХЛ

Технологическое назначение кабеля СКАБ-С 660БсПснг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допускается использовать Кабель СКАБ-С 660БсПснг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В грунтах категории I — III

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

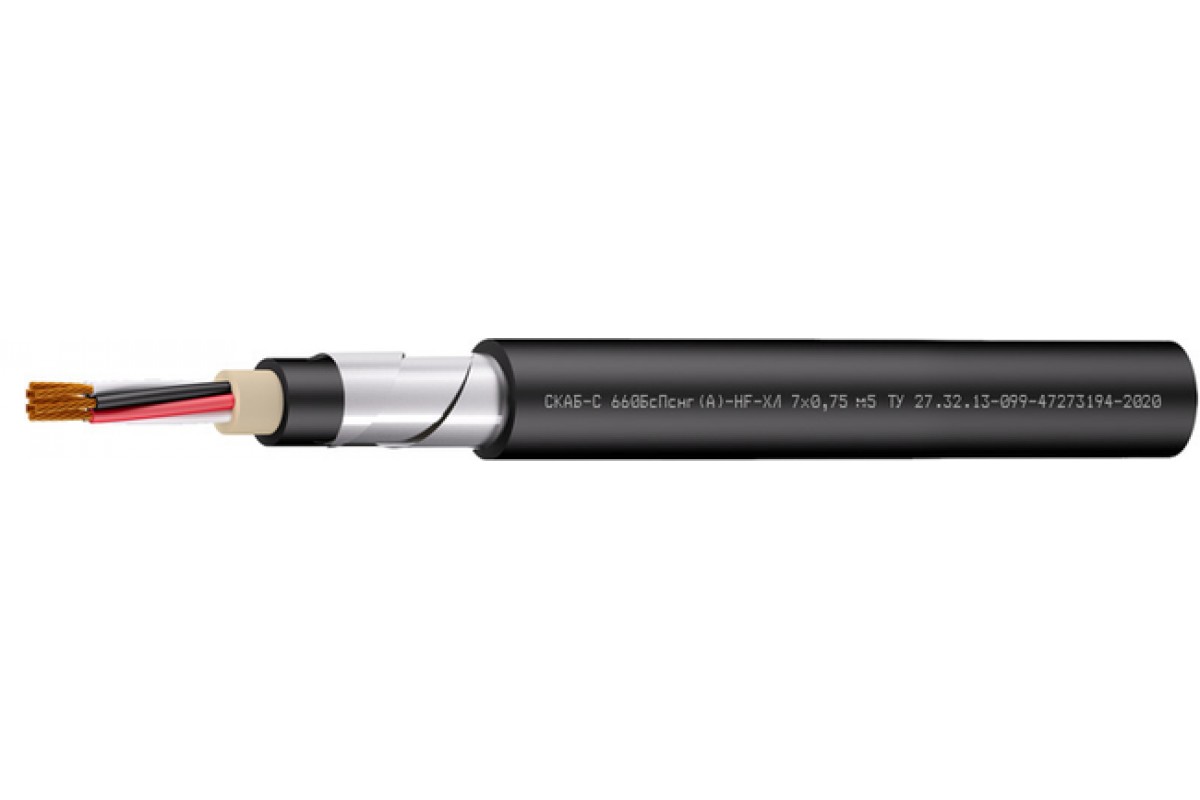

Конструкция Кабель СКАБ-С 660БсПснг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: сшитый полиэтилен
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: в виде наложенных спирально стальных лент
Защитный шланг: аналогично оболочке

Гарантийный срок службы Кабель СКАБ-С 660БсПснг(А)-HF-ХЛ Z:

кабелей СКАБ-С 660БсПснг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-С 660БсПснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
1	7	7,3	7,6	7,7	9,3	9,9	10,8	11,5
2	10,2	10,8	11,4	11,6	12,4	13,6	15,4	16,8
3	10,5	11,1	11,8	12	12,9	14,2	16,1	17,6
4	11	11,7	12,5	12,7	13,7	15,1	17,3	19,4
5	11,6	12,4	13,2	13,5	14,6	16,2	19	20,9
6	12,2	13,1	14	14,3	15,5	17,3	20,4	22,5
7	12,2	13,1	14	14,3	15,5	17,3	20,4	22,5
8	12,8	13,8	14,8	15,1	16,4	18,8	21,8	24,5
10	14,2	15,4	16,6	17	19	21,4	25,4	28,2
12	14,5	15,7	17	17,4	19,5	22	26,1	29
14	15	16,3	17,7	18,5	20,3	22,9	27,3	30,4
19	16,2	17,7	19,6	20,1	22,1	25,5	30	33,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
1	64,8	71,5	78,5	82,4	164,4	190,7	227,8	265,4
2	178,6	198,5	218,8	228,8	258,5	310,9	385,1	460,4
3	191,7	214,2	239,8	252,5	289,7	356,3	448,2	546,6
4	209,6	237,1	268	283,4	328,1	408,9	523,4	666
5	229,8	262,5	296,3	316,6	369	466,3	619,3	770,6
6	250,1	287,8	327	349,9	409,8	523,7	700,7	877,8
7	255,9	296,3	338,3	363,9	429	554,6	746,9	944,7
8	276,2	321,7	369	397,2	469,8	630,1	828,3	1 075,4
10	321,6	377,2	435,2	471,1	579,5	757,2	1 025,6	1 305,8
12	340,5	401,4	467,6	508,7	630,3	834	1 136,3	1 460,5
14	364,1	432,8	507,2	571,3	688,7	918,3	1 260	1 630,9
19	422,1	508,8	619,1	681,4	829,5	1 152,5	1 561,4	2 046,3

Электрические параметры СКАБ-С 660БсПснг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм2
	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
