Кабель СКАБ-С 660Бснг(А)-HF-ХЛ Z

Производитель: НПП «Спецкабель»
Код товара: 2324
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные — СКАБ-С 660Бснг(А)-HF-ХЛ

Оперативная функция кабеля СКАБ-С 660Бснг(А)-HF-ХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешается эксплуатировать Кабель СКАБ-С 660Бснг(А)-HF-ХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В грунтах категории I — III
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

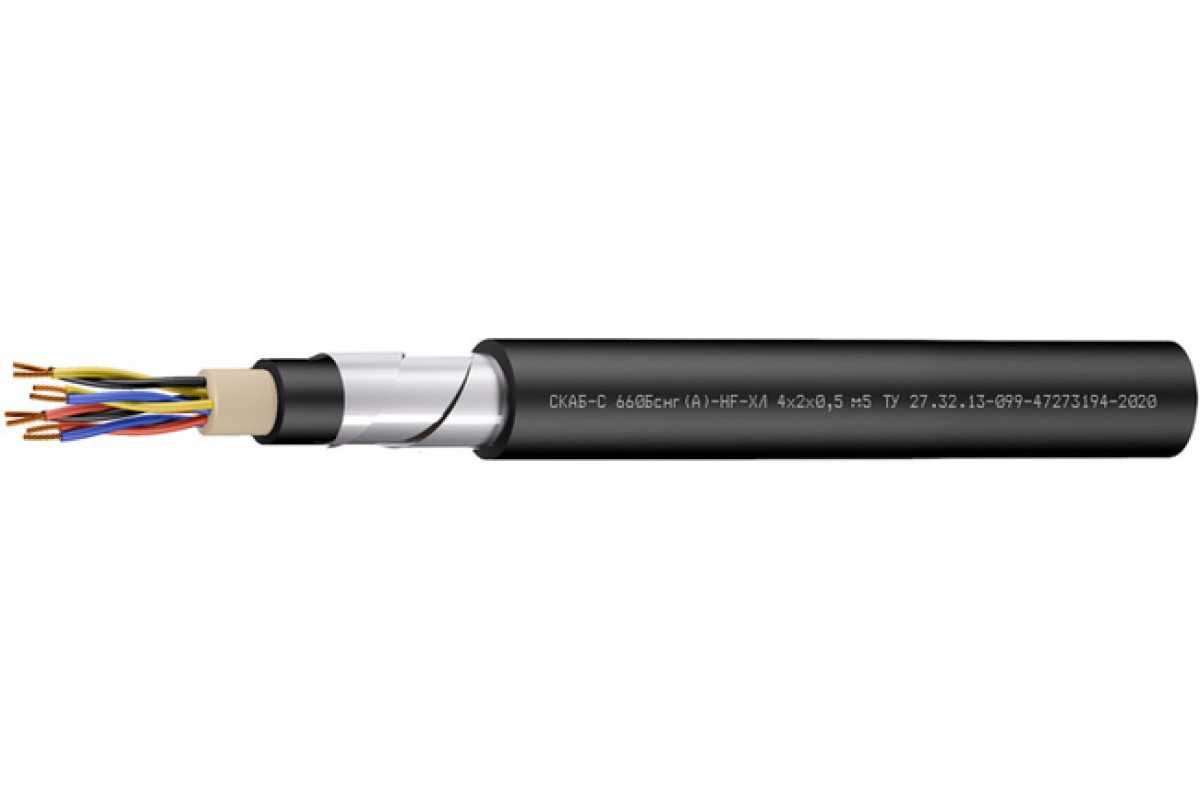

    Конструкция Кабель СКАБ-С 660Бснг(А)-HF-ХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-2,5 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: в виде наложенных спирально стальных лент
    Защитный шланг: аналогично оболочке

    Гарантийный период работы Кабель СКАБ-С 660Бснг(А)-HF-ХЛ Z:

    кабелей СКАБ-С 660Бснг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-С 660Бснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    110,110,911,411,712,313,7
    212,413,714,5151618,6
    312,914,215,115,616,719,5
    413,715,216,216,818,421
    514,616,317,418,419,822,8
    615,617,419,119,821,325
    715,617,419,119,821,325
    816,51920,321,122,826,7
    1019,121,623,224,526,630,9
    1219,522,124,325,227,431,8
    1420,423,125,326,328,633,4
    1621,324,626,627,630,136,5
    2023,126,82930,23340,1

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    1180,1206224,6237,4263322,1
    2250,3294,7327350,3396,7518,5
    3276,7327,6368,7397,5457,4610
    4310,4372,6422,5459,3550,8716,7
    5346,5420478,8539,3630831
    6385,1467,5556,3607,3711,6969,9
    7399,4488,2583,4640755,31 038,6
    8435,5556,7640,9705,58371 152,1
    10536,3663,9768,4870,91 036,71 400
    12574,9718864,3954,61 145,11 561,2
    14626,2784,7944,81 048,91 264,21 740,7
    16677,5878,11 033,11 148,41 3912 212,2
    20780,11 018,81 204,71 347,41 642,12 613

    Электрические параметры СКАБ-С 660Бснг(А)-HF-ХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Волновое сопротивление на частоте 31,25 кГц, Ом80±20
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом252525
    		25
    		4060——
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
