Кабель СКАБ-С 660Бнг(А)-HF-ЭХЛ Z

Производитель: НПП «Спецкабель»
Код товара: 2339
Доступность: На складе
Бесплатная доставка. В пределах МКАД от 10 тыс. руб.
Бесплатная доставка до транспортной компаний в пределах МКАД
Вся продукция имеет сертификаты ГОСТ!
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные — СКАБ-С 660Бнг(А)-HF-ЭХЛ

Технологическое назначение кабеля СКАБ-С 660Бнг(А)-HF-ЭХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Можно задействовать Кабель СКАБ-С 660Бнг(А)-HF-ЭХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В грунтах категории I — III
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 15?DH
    монтаж: 15?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

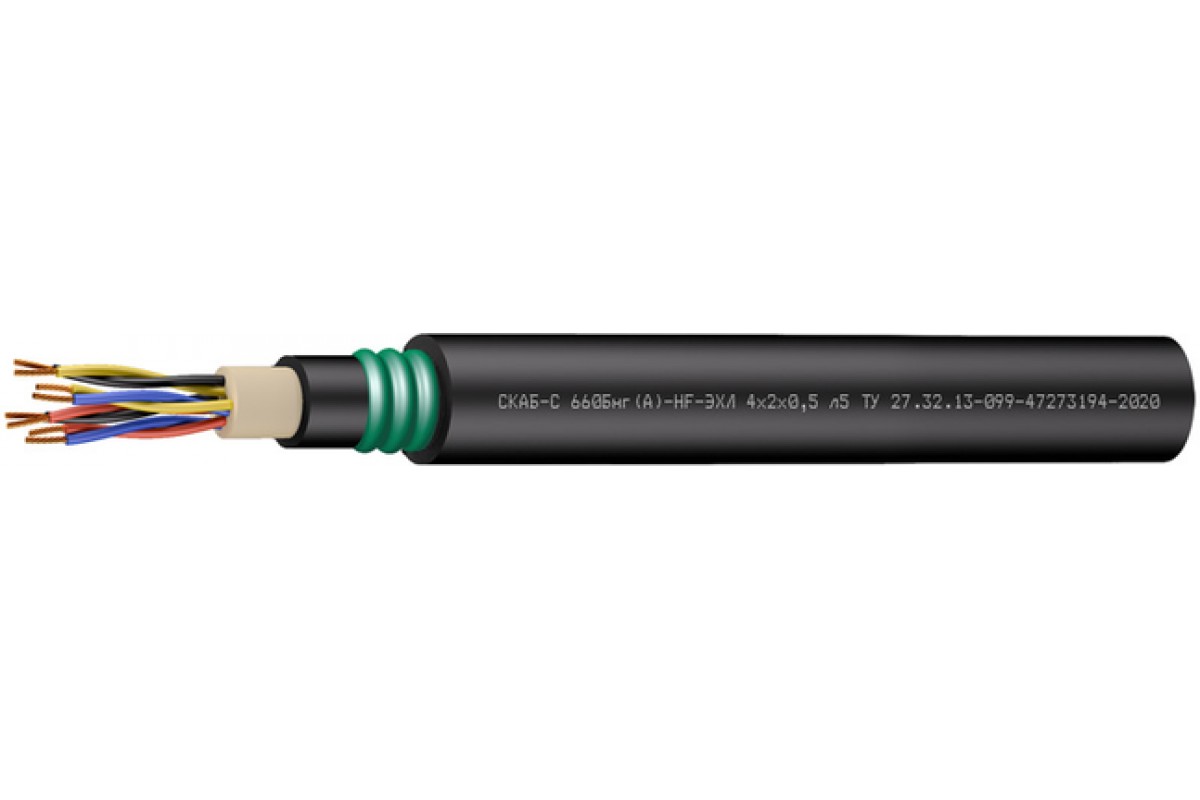

    Конструкция Кабель СКАБ-С 660Бнг(А)-HF-ЭХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-2,5 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной морозостойкости, черного или синего цвета
    Броня: наложенная продольно стальная лента с полимерным покрытием
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатационной пригодности Кабель СКАБ-С 660Бнг(А)-HF-ЭХЛ Z:

    кабелей СКАБ-С 660Бнг(А)-HF-ЭХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-С 660Бнг(А)-HF-ЭХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    110,711,51212,312,914,3
    21314,315,115,616,619,2
    313,514,815,716,217,320,1
    414,315,816,817,41921,6
    515,216,918,41920,423,8
    616,218,419,720,421,9
    716,218,419,720,421,9
    817,119,620,921,723,8
    1019,722,224,2
    1220,122,7
    142124,1
    1621,9
    2024,1

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,5
    1155,5173,1186,4196,1226,3270,7
    2212,5243,4271,3298,8334,8444,4
    3233,7275,1316,2339,8388,2533,3
    4259319,1358,5398,5478,8639,3
    5289,8355430,5467,2550,1759,1
    6327,4419,2483,7527,5631,1
    7341,6439,9510,8560,2674,8
    8368,4485,2555,8627,1765,2
    10463,7580,2692,8
    12498,2629,1
    14555710
    16596,9
    20705,4

    Электрические параметры СКАБ-С 660Бнг(А)-HF-ЭХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Волновое сопротивление на частоте 31,25 кГц, Ом80±20
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом252525
    		25
    		4060——
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
