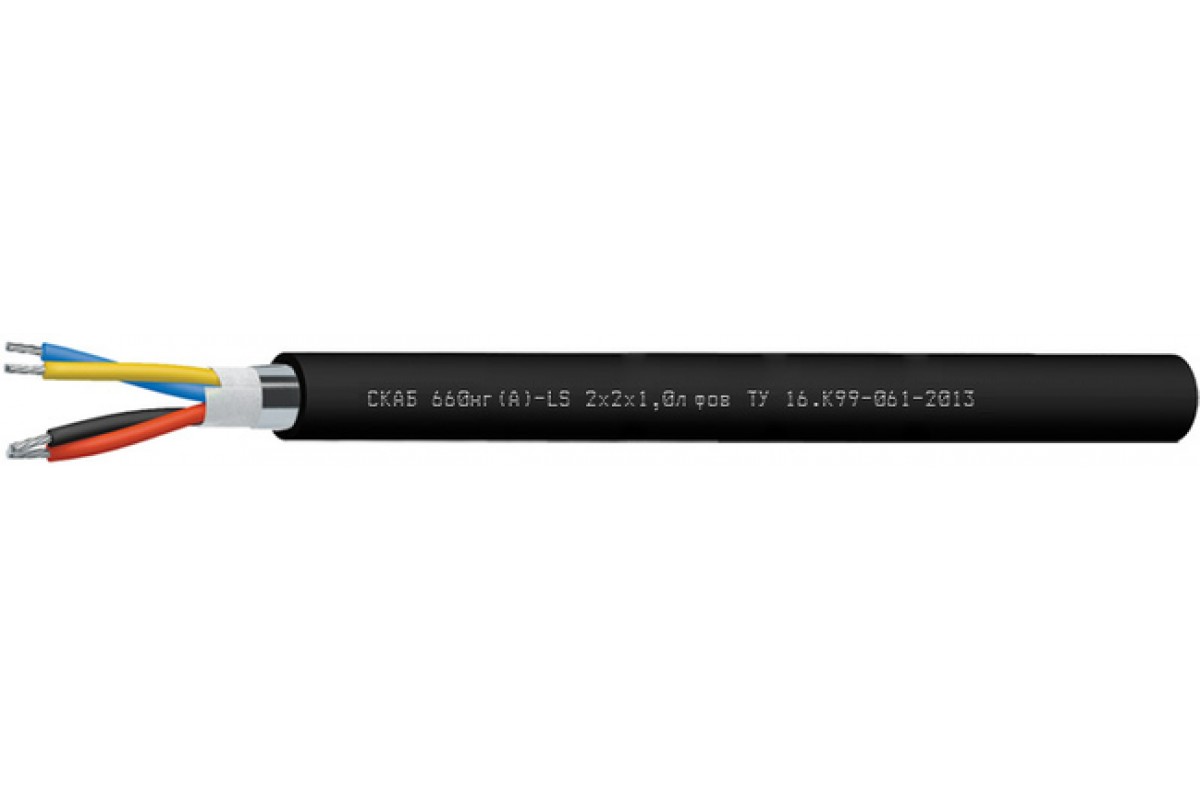

Кабель СКАБ 660нг(А)-LSл фов

Name: СКАБ 660нг(А)-LSл фов
Brand: НПП «Спецкабель»
Price: 31.25 RUB
Availability: InStock

Производитель: НПП «Спецкабель»

Код товара: 2094

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СКАБ 660нг(А)-LS Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Характеристика кабеля СКАБ 660нг(А)-LSл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Разрешается использовать Кабель СКАБ 660нг(А)-LSл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LSл фов:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок применения Кабель СКАБ 660нг(А)-LSл фов:

кабелей СКАБ 660нг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	8,4	8,8	9,9	10,5	11,3
2	14,3	15,1	15,9	17,1	19,2
3	14,4	15,3	16,1	17,4	19,7
4	15,6	16,6	17,5	19,4	21,4
5	16,9	18,1	19,5	21,1	23,4
6	18,3	20,1	21,1	22,9	26
7	18,3	20,1	21,1	22,9	26
8	20,2	21,6	22,8	25,2	28
10	23,4	25,6	27	29,4	32,8
12	24,1	26,3	27,8	30,3	33,8
14	25,8	27,6	29,2	31,9	36,1
16	27,1	29,1	30,8	33,6	38,1
20	29,9	32,1	34	37,7	42,1
24	33,1	36,1	38,3	41,9	47,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
1	71,7	81,1	103,8	121,1	148,6
2	152,4	172,5	191,3	225,8	299,9
3	173,5	200,3	225,6	272,5	367,9
4	204,5	238,4	270,6	350	449,6
5	236,8	278	336,6	411,6	533,4
6	288,2	338	385,3	473,8	644
7	308	363,9	417,3	517,4	707,2
8	342,2	405,5	466	605	793,9
10	415,3	519,6	596,3	740,1	975
12	486,8	580,1	669,4	837,5	1 113,1
14	540,2	646,9	749,4	942,5	1 296,5
16	595,1	715,5	831,1	1 049,5	1 447,7
20	706	853,7	995,9	1 303,3	1 751,8
24	822,2	1 034,4	1 166,8	1 529,9	2 112,8

Электрические параметры СКАБ 660нг(А)-LSл фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	45,4	74,6	83,6	97,0	111,5	141,1	151,9	165,0	208,5	228,9	253,6	277,7	326,7	379,3
0,75	47,7	78,3	87,8	101,9	117,1	148,2	159,5	173,3	218,9	240,3	266,3	291,6	343,0	398,3
1,0	50,3	83,3	93,7	109,1	141,1	159,0	171,3	186,3	235,5	260,3	287,1	314,8	370,8	461,7
1,5	54,7	91,7	103,7	136,5	156,7	176,9	190,9	218,0	264,5	291,4	321,9	353,4	447,1	519,1
2,5	61,9	120,7	135,2	157,1	180,9	215,0	231,9	254,1	307,0	338,9	375,0	442,9	521,5	627,6
