Функциональное свойство кабеля СКАБ 660нг(А)-LS о
Возможно использовать Кабель СКАБ 660нг(А)-LS о:
Овальность поперечного сечения кабелей не более 10%
Минимальный срок службы
30 летМинимальный радиус изгиба, DH*
эксплуатация: 5?DHмонтаж: 5?DH
Диапазон температур, °С
эксплуатация: от –53 до +70монтаж: от –15 до +50
* DH — наружный размер кабеля

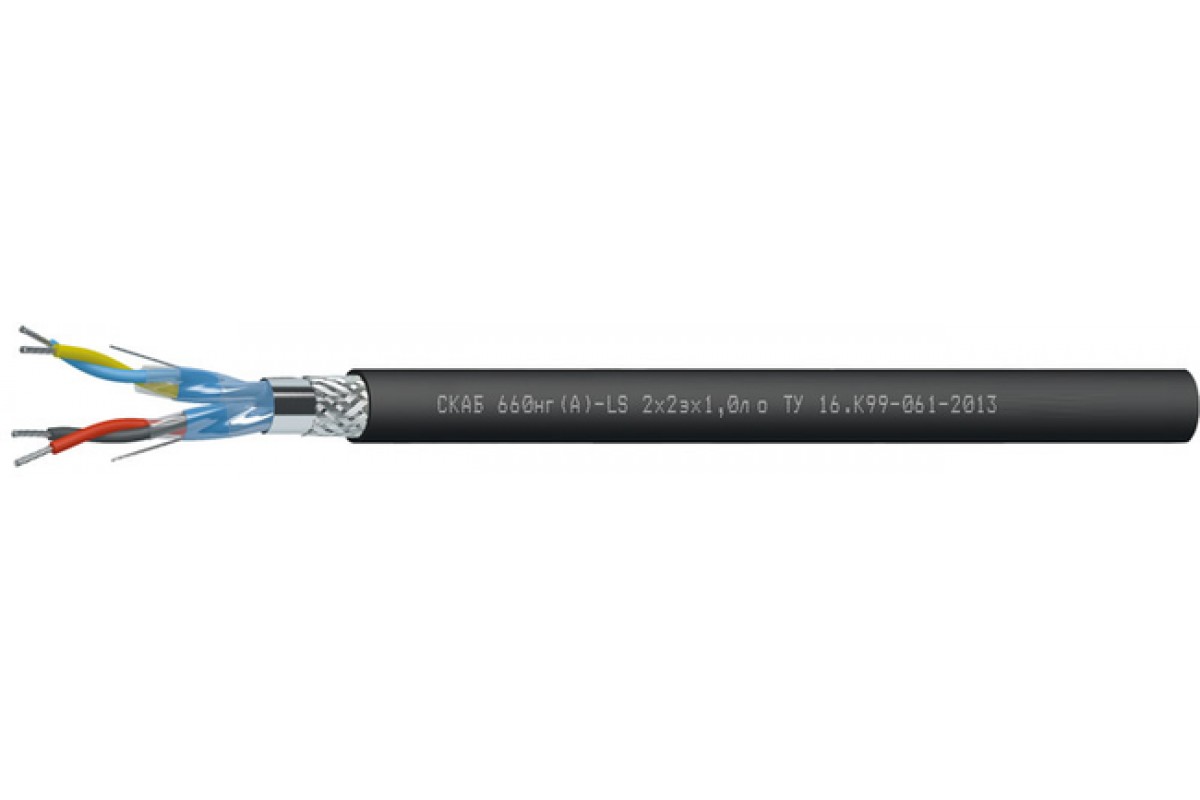

Конструкция Кабель СКАБ 660нг(А)-LS о:
Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Гарантийное обслуживание Кабель СКАБ 660нг(А)-LS о:
кабелей СКАБ 660нг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 14,7 | 15,5 | 16,2 | 17,4 | 19,6 |
| 3 | 15,4 | 16,3 | 17,1 | 18,4 | 20,7 |
| 4 | 16,7 | 17,8 | 18,6 | 20,6 | 22,6 |
| 5 | 18,2 | 19,8 | 20,8 | 22,4 | 25,4 |
| 6 | 20,2 | 21,5 | 22,6 | 25,1 | 27,6 |
| 7 | 20,2 | 21,5 | 22,6 | 25,1 | 27,6 |
| 8 | 21,7 | 23,1 | 25 | 27 | 29,8 |
| 10 | 26 | 27,7 | 29,1 | 31,5 | 35,4 |
| 12 | 26,8 | 28,5 | 30 | 32,5 | 36,5 |
| 14 | 28,1 | 29,9 | 31,5 | 34,2 | 38,4 |
| 16 | 29,5 | 31,5 | 33,2 | 36,5 | 40,7 |
| 20 | 32,6 | 35,3 | 37,2 | 40,6 | 45,1 |
| 24 | 36,6 | 39,4 | 41,6 | 45,2 | 50,7 |
Расчетная масса 1 км кабелей, кг
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 156,1 | 178 | 197,2 | 233,7 | 290 |
| 3 | 184,9 | 212,7 | 238,9 | 288 | 366,7 |
| 4 | 219,1 | 254,6 | 287,8 | 349,9 | 469,7 |
| 5 | 255 | 297,5 | 338,1 | 432,3 | 556,7 |
| 6 | 290,9 | 340,4 | 408,1 | 499,4 | 691,5 |
| 7 | 313 | 387,5 | 442,1 | 544,9 | 756,5 |
| 8 | 349,5 | 432,8 | 494,2 | 609,1 | 845,8 |
| 10 | 447 | 547,4 | 650,7 | 799 | 1 038,3 |
| 12 | 499,2 | 638 | 729 | 901,9 | 1 184,2 |
| 14 | 557,1 | 708,3 | 815 | 1 013,6 | 1 334,4 |
| 16 | 662,1 | 785,6 | 902,9 | 1 125,9 | 1 527,7 |
| 20 | 785,6 | 935,8 | 1 082,9 | 1 391,1 | 1 888,3 |
| 24 | 914 | 1 093,1 | 1 302 | 1 671,8 | 2 264,6 |
Электрические параметры СКАБ 660нг(А)-LS о
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | ||||
Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | ||||
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) | ||||
Техсправка по пожарной нагрузке
Ном. сеч. жил, мм2 | Объем горючей массы, лx10-3/м | ||||||||||||
Число пар | |||||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
0,5 | 71,7 | 80,9 | 94,4 | 109,1 | 138,8 | 149,5 | 162,9 | 206,8 | 227,3 | 252,2 | 276,6 | 326,0 | 379,2 |
0,75 | 75,3 | 84,9 | 99,1 | 114,6 | 145,7 | 157,0 | 171,0 | 217,1 | 238,7 | 264,8 | 290,4 | 342,3 | 398,2 |
1,0 | 80,37 | 90,81 | 106,36 | 123,11 | 156,44 | 168,80 | 184,01 | 233,68 | 258,68 | 285,68 | 313,60 | 370,05 | 461,78 |
1,5 | 88,8 | 100,7 | 118,4 | 153,9 | 174,3 | 188,4 | 205,7 | 262,7 | 289,7 | 320,4 | 352,2 | 446,5 | 519,2 |
2,5 | 101,38 | 131,06 | 153,22 | 177,20 | 211,43 | 228,42 | 250,71 | 304,26 | 336,28 | 401,54 | 440,67 | 519,80 | 626,57 |
ТУ 16.К99-061-2013
