Кабель СКАБ 660нг(А)-HF-ХЛл ов

СКАБ 660нг(А)-HF-ХЛ NxSл ов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки

Эксплуатационное назначение кабеля СКАБ 660нг(А)-HF-ХЛл ов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно применять Кабель СКАБ 660нг(А)-HF-ХЛл ов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

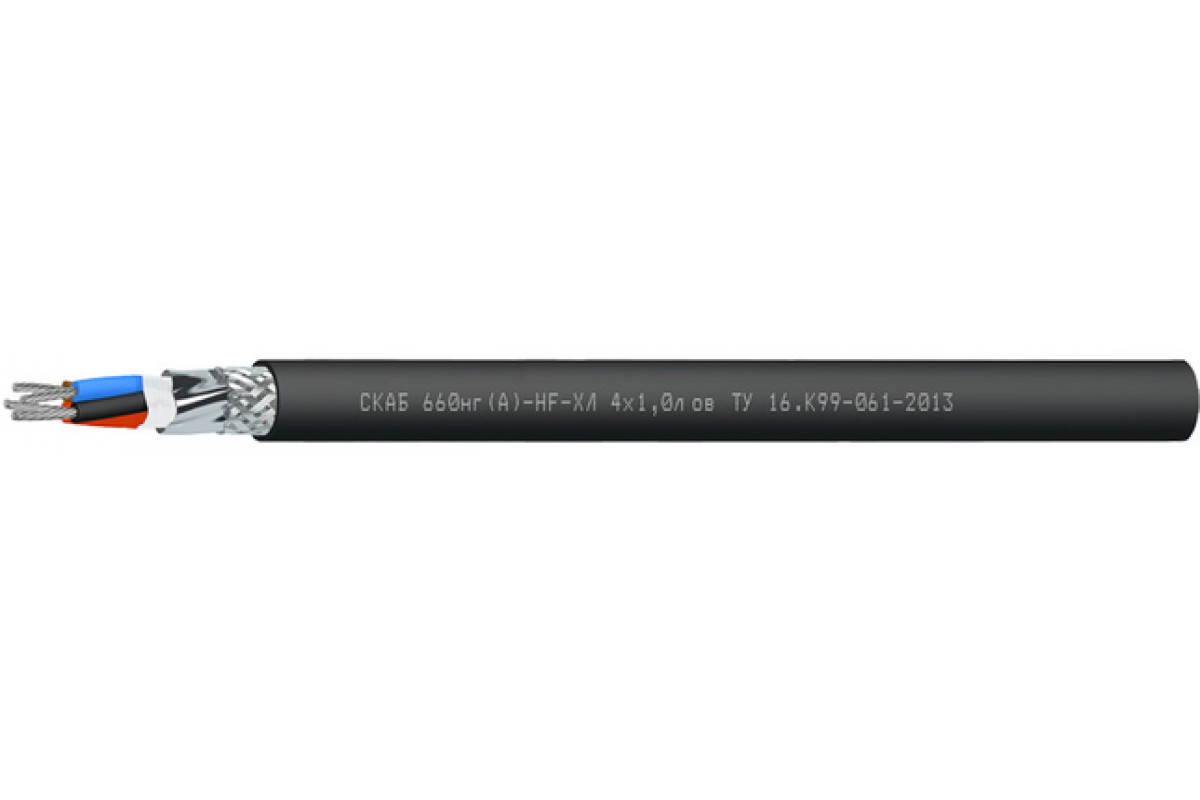

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл ов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийная поддержка Кабель СКАБ 660нг(А)-HF-ХЛл ов:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10,7	11,2	11,7	12,4	13,4
5	12	12,6	13	13,8	15
6	12,1	12,7	13,2	14,1	15,4
7	12,1	12,7	13,2	14,1	15,4
8	12,8	13,5	14,1	15	16,4
10	14,4	15,2	15,9	17,1	19,3
12	14,7	15,6	16,3	17,6	19,8
14	15,3	16,2	17	18,4	20,7
19	16,7	17,7	18,6	20,6	22,7
24	19,5	20,7	21,8	23,6	26,9
27	19,8	21,1	22,2	24,1	27,4
30	20,4	21,8	22,9	25,6	28,3
37	21,8	23,2	25	27,3	30,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	128,1	146,5	163,7	194,8	245,5
5	155,3	177,8	198,3	237,9	299,4
6	164,1	189,6	214	259,1	331,7
7	174	202,6	229,9	280,9	364,2
8	191,3	224,1	255,2	312,8	407,1
10	229,9	269,9	308,2	380,7	516,3
12	253,6	300,6	345,8	428,7	586,2
14	280	334,1	384,9	481,4	660,7
19	345,2	415	482,6	631,2	843
24	439,5	528,8	613,9	777,1	1 091
27	473,3	572,6	666,8	847,7	1 192,5
30	510,8	619,6	725,6	967,3	1 299,9
37	596,8	729,8	880,6	1 144,4	1 552

Электрические параметры СКАБ 660нг(А)-HF-ХЛл ов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0

ТУ 16.К99-061-2013
