Кабель СКАБ 660нг(А)-HF-ХЛл фв

СКАБ 660нг(А)-HF-ХЛ NxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки

Техническое применение кабеля СКАБ 660нг(А)-HF-ХЛл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено применять Кабель СКАБ 660нг(А)-HF-ХЛл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

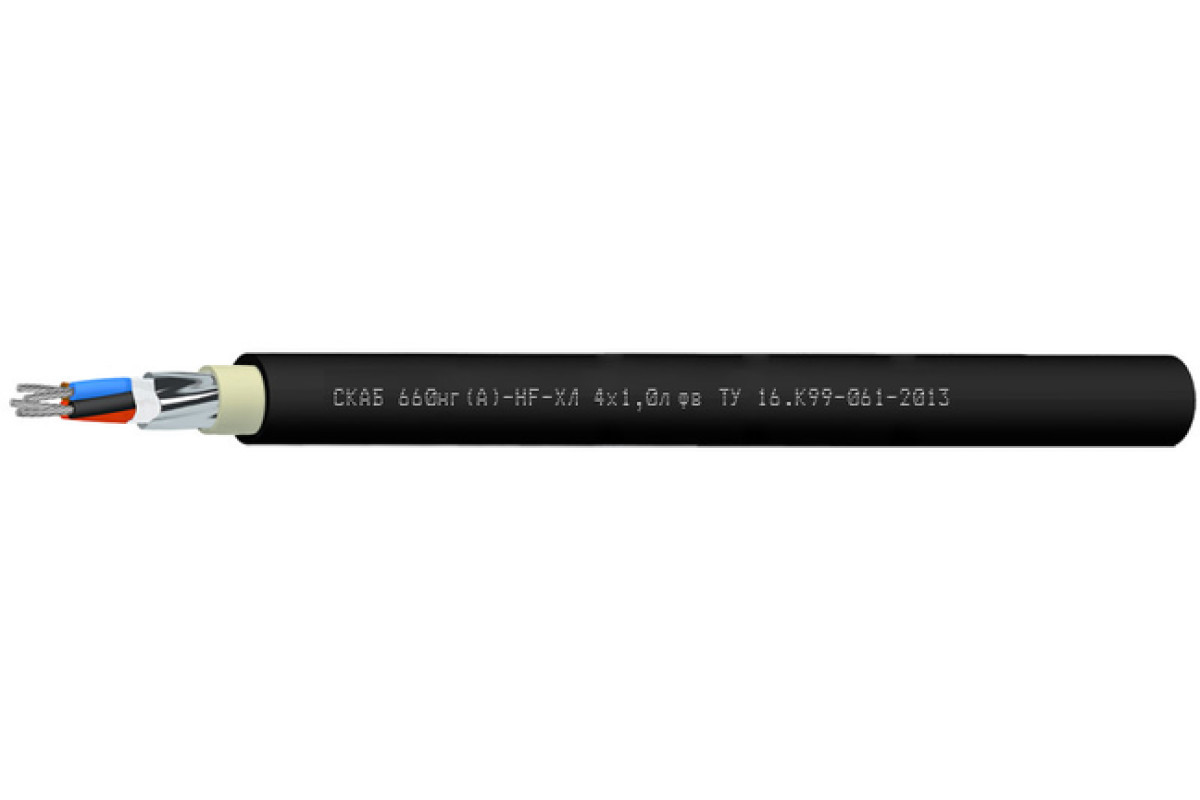

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл фв:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийное покрытие Кабель СКАБ 660нг(А)-HF-ХЛл фв:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12	12,5	13	13,7	14,7
5	13,3	13,9	14,4	15,2	16,3
6	13,4	14	14,6	15,5	16,7
7	13,4	14	14,6	15,5	16,7
8	14,1	14,8	15,4	16,4	17,8
10	15,7	16,5	17,3	19	20,6
12	16	16,9	17,7	19,4	21,2
14	16,6	17,6	18,4	20,2	22
19	18	19,6	20,5	22	24,1
24	20,8	22,1	23,1	25,4	28
27	21,1	22,4	23,5	25,9	28,5
30	21,7	23,1	24,7	26,7	29,4
37	23,1	25,1	26,3	28,4	31,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	166,7	186,4	204,8	238,7	292,9
5	198	221,9	244,3	285,7	352
6	206,5	234,1	260,1	308,2	385,7
7	216,4	247,1	276,1	330	417,3
8	236,5	271,1	303,9	365	464
10	280	322,9	363,6	457,2	581,8
12	304,9	354,4	401,5	507,8	653
14	333,5	389,9	443,7	563,6	730,2
19	403,1	495	566,3	700,3	919,9
24	506,1	599,2	688,4	880,4	1 158,1
27	541,3	644,1	742,7	953,2	1 261,6
30	580,4	693,2	825,1	1 031,6	1 371,2
37	671,1	831,1	963,4	1 213,7	1 626,2

Электрические параметры СКАБ 660нг(А)-HF-ХЛл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	58,3	65,9	73,5	78,8	85,2	101,5	111,5	122,8	150,2	198,8	213,1	229,0	266,7
0,75	61,2	69,2	77,2	82,7	89,5	106,6	117,1	128,9	157,7	208,7	223,8	240,5	280,0
1,0	65,0	73,7	82,4	88,4	95,8	114,4	125,9	138,8	186,0	225,2	241,8	260,1	313,7
1,5	71,4	81,2	91,0	98,0	106,3	127,4	140,5	170,8	208,3	262,8	282,0	303,2	354,7
2,5	80,9	92,5	104,0	112,3	122,1	163,0	179,0	197,2	241,6	306,7	329,5	354,6	414,0

ТУ 16.К99-061-2013
